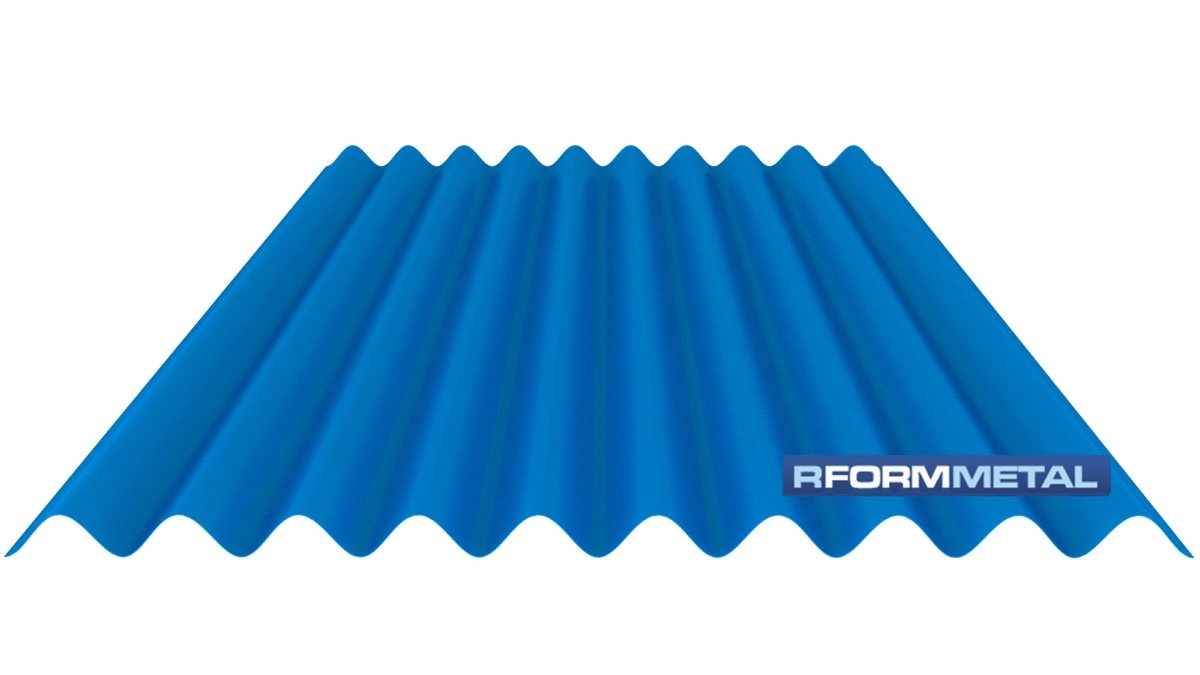

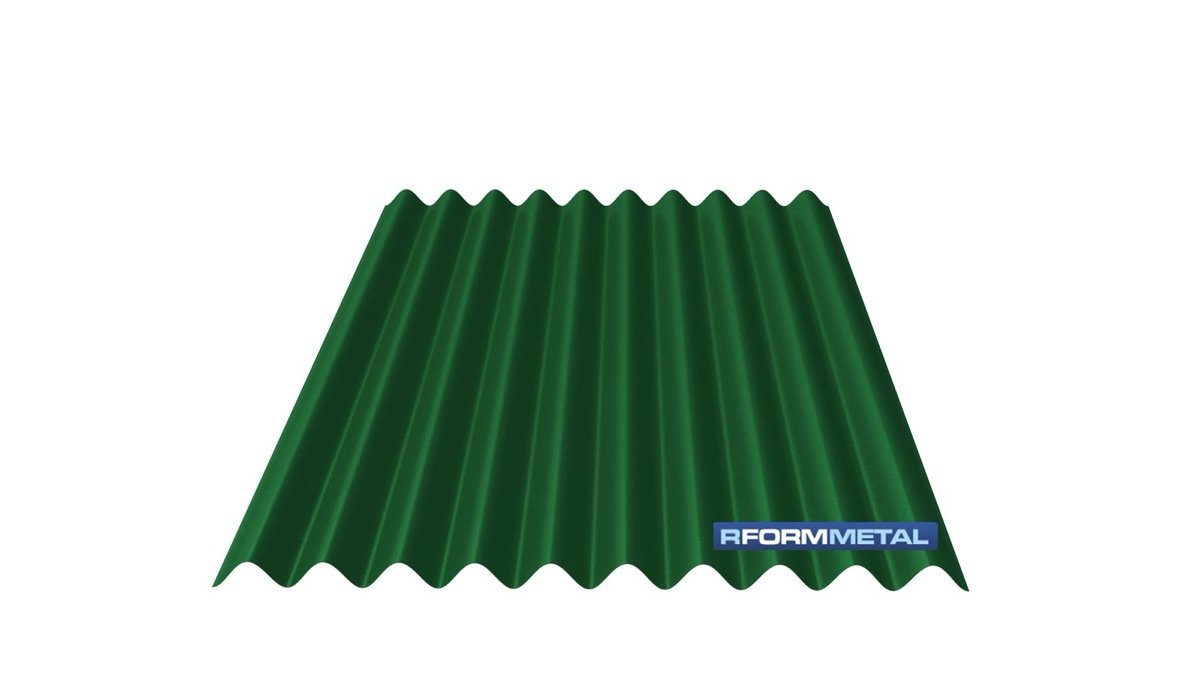

18/1000 form trapez sac boyalı galvaniz sac yada alüminyumdan üretilebilen bir trapez formudur.18/1000 form trapez sac endüstriyel binaların çatı ve cephe kaplamalarında kullanılmaktadır.18/1000 form trapez sac sinüs oluklu bir form olması nedeniyle yatay olarak cephe kaplamalarında kullanıldığı zaman çok estetik bir mimari görüntü sergilemektedir. 1025 mm net kaplama genişliğine sahiptir.
18/1000 form trapez sac Ral renklerinden istenilen renk yapılabilmesi imkânı vardır. Kullanılacağı yere uygun yüzey boyası (Polyester, PVDF, Plastisol, PVC) seçenekleri vardır. Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir.
18/1000 form trapez 18 mm hatve yüksekliği ile cephe kaplamalarında yatay olarak kullanıldığında diğer trapez formlarına göre daha şık bir görüntü vermektedir.18/1000 form trapez cephe kaplamalarında birden fazla renkli panel olarak da montajı gerçekleştirilip, yatırımcılarına fabrika binalarının dış cephe kaplamalarında farklı bir görüntü sağlaması imkanı vermektedir.
01
Estetik cephe
Sinüs formu, cephede yatay kullanıldığında diğer trapez formlarına göre çok daha şık bir görüntü verir.
02
Yumuşak gölge
18 mm dalga yüksekliği sert gölge çizgileri yerine yumuşak bir yüzey dokusu oluşturur.
03
Çok renkli cephe
Birden fazla renkli panel olarak monte edilerek fabrika cephelerinde özgün tasarımlar kurulabilir.
04
Hafif form
0,50 mm'den başlayan kalınlık seçenekleri ile en hafif kaplama alternatiflerinden biri.
05
Alüminyum seçeneği
Boyalı galvanizli sac ya da alüminyumdan üretilebilir.
06
Cephede dekoratif
Hatve gölgesi sayesinde cephede temiz ve dengeli bir görünüm verir.
Teknik künye
Ölçüler ve profil geometrisi

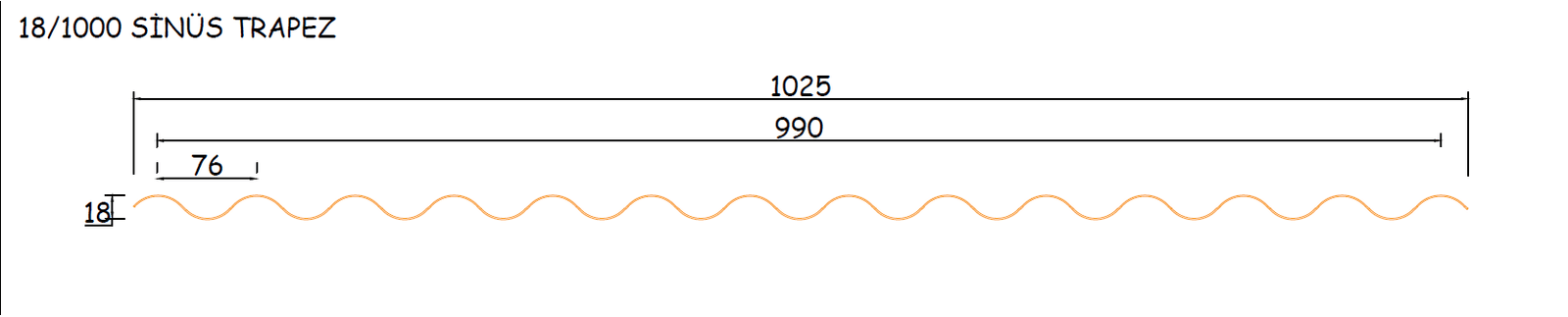

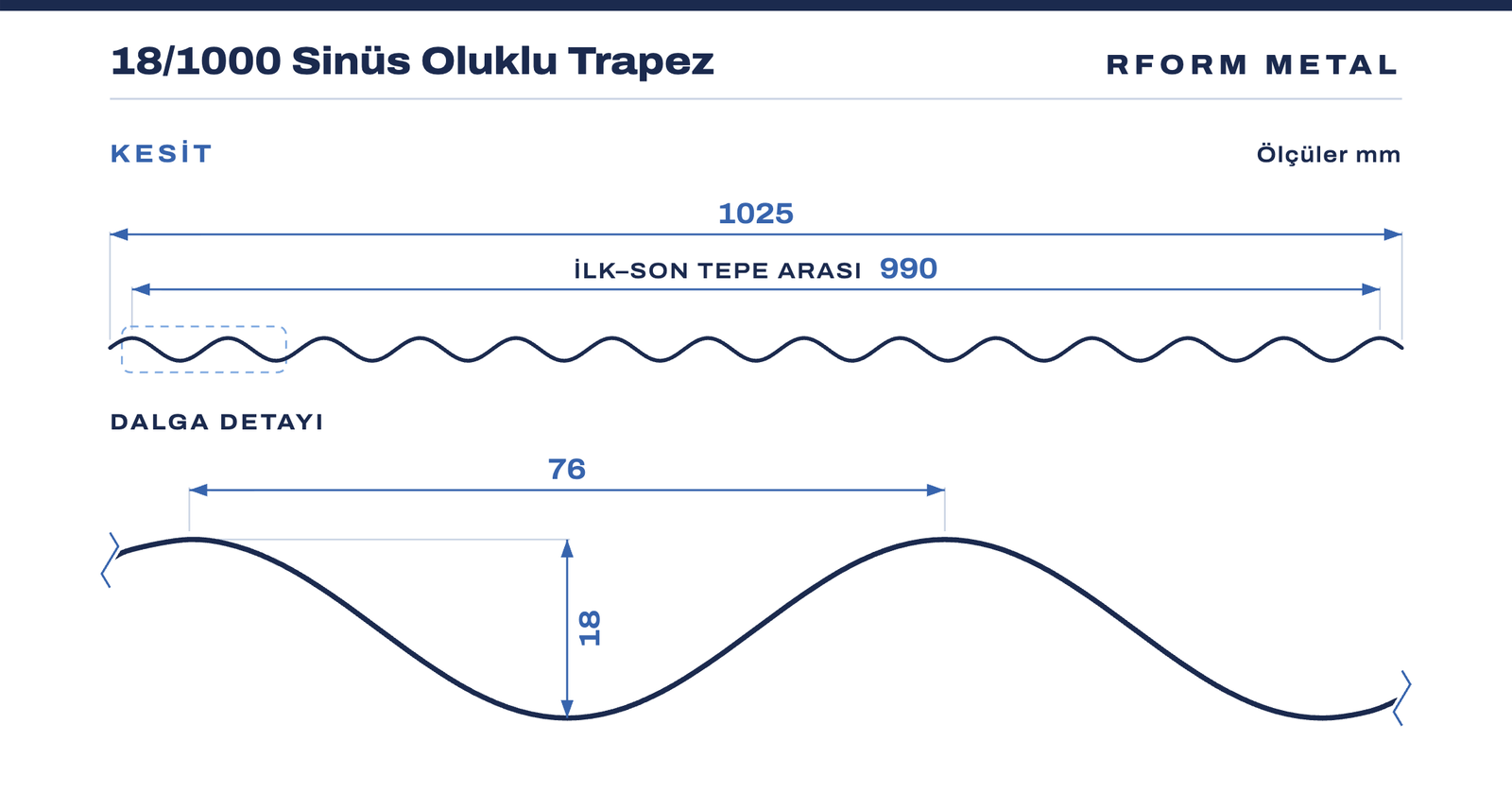

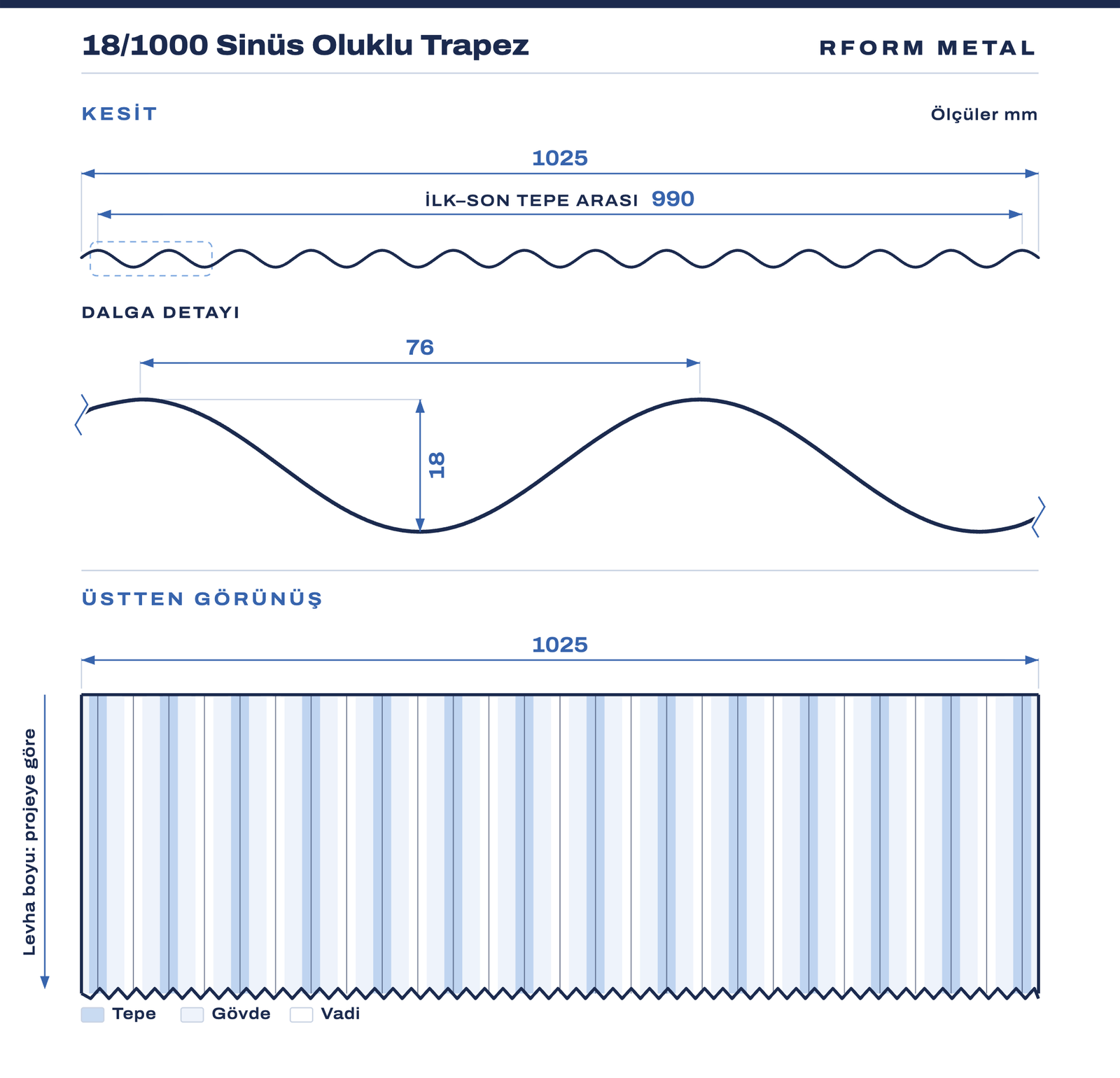

Ölçü çizimi — tüm ölçüler mm — büyütmek için dokunun
Dalga yüksekliği
18 mm
Dalga aralığı
76 mm
Net kaplama eni
1025 mm
Ham sac (rulo) eni
1200 mm
Sac kalınlığı
0,50 – 1,00 mm
Üretim boyu
Taşınabilir her boyda
Malzeme
Boyalı galvanizli sac veya alüminyum
Boya sistemi
Polyester, PVDF, plastisol, PVC
Hesap standardı
TS EN 14509
Yukarıdaki değerler 18/1000 sinüs ölçü çiziminden alınmıştır; sipariş öncesi form ve en teyidi alınız.
Renk kataloğu
Renk seçenekleri
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 7016Antrasit gri
RAL 3000Ateş kırmızısı
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3020Trafik kırmızısı
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 8017Çikolata kahve
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
18/1000 Sinüs — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
Sac kalınlığı
100 cm
125 cm
150 cm
180 cm
200 cm
220 cm
240 cm
280 cm
300 cm
0,40 mm
158
123
88
–
–
–
–
–
–
0,50 mm
248
201
154
107
87
72
60
–
–
0,60 mm
338
279
220
161
123
99
75
62
–
0,70 mm
512
421
330
239
175
132
100
92
82
0,80 mm
609
504
399
294
205
169
137
103
95
0,90 mm
706
587
468
349
235
206
174
135
117
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m², kaç kg sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
18/1000 Sinüs Oluklu Trapez hakkında merak edilenler
18/1000 Sinüs Oluklu Trapez hangi sac kalınlıklarında üretiliyor?
18/1000 Sinüs Oluklu Trapez 0,50 – 1,00 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
