Trapez Sac Aksesuarları ve Özel Büküm Parçaları

Trapez sac aksesuarları mahya kapağı, alınlık, dere, damlalık, saçak oluğu ve duvar dibi gibi kaplamanın kenarlarını kapatan parçalardır. Rform Metal bu parçaları kaplamayla aynı sac ve RAL kodunda bükerek üretir; standart dışı parçalar detay çizimine göre bükülür.

Çatının sızdırmazlığı kaplama sacında değil, kenar detaylarında belli olur. Sacdan bükülen parçaların hepsi kaplamayla aynı sactan, aynı RAL renginde ve aynı partide üretilir — böylece ton farkı oluşmaz.

Aksesuar künyeleri

Her parçanın kesiti, varsa standart boyu ve uygulama notu aşağıda. Ölçüler projeye göre değişebilir; özel kesit talepleriniz için bize yazın. Görseller parçaların 3B modellerinden üretilmiş örnek görünümlerdir; büyütmek için görsele tıklayın. Kesit çizimi her kartta görselin altındadır.

Hangi parça nerede?
  1. Mahya kapağı
  2. Mahya altı dolgu bandı
  3. Alınlık / yan kenar profili
  4. Contalı çatı vidası
  5. Saçak oluğu
  6. İniş borusu
  7. Köşe profili
  8. Dip damlalık
  9. Kapı ve pencere söveleri
  10. Mahya ucu kapağı

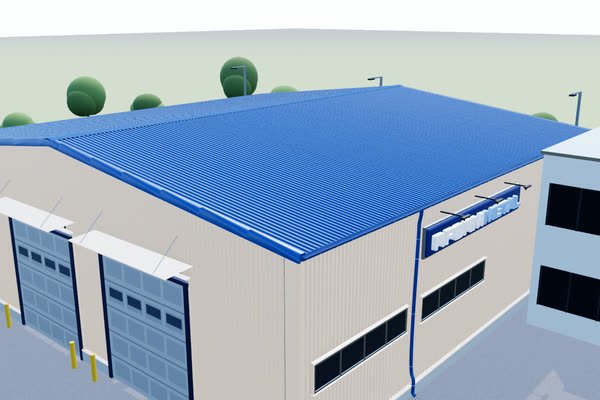

Görseldeki bina örnek bir yapının 3B modelidir.

Çatı aksesuarları

Tepe hattı, yan kenar, saçak, dere ve duvar birleşimi: suyun ve rüzgârın zorladığı her kenarın kendi parçası vardır.

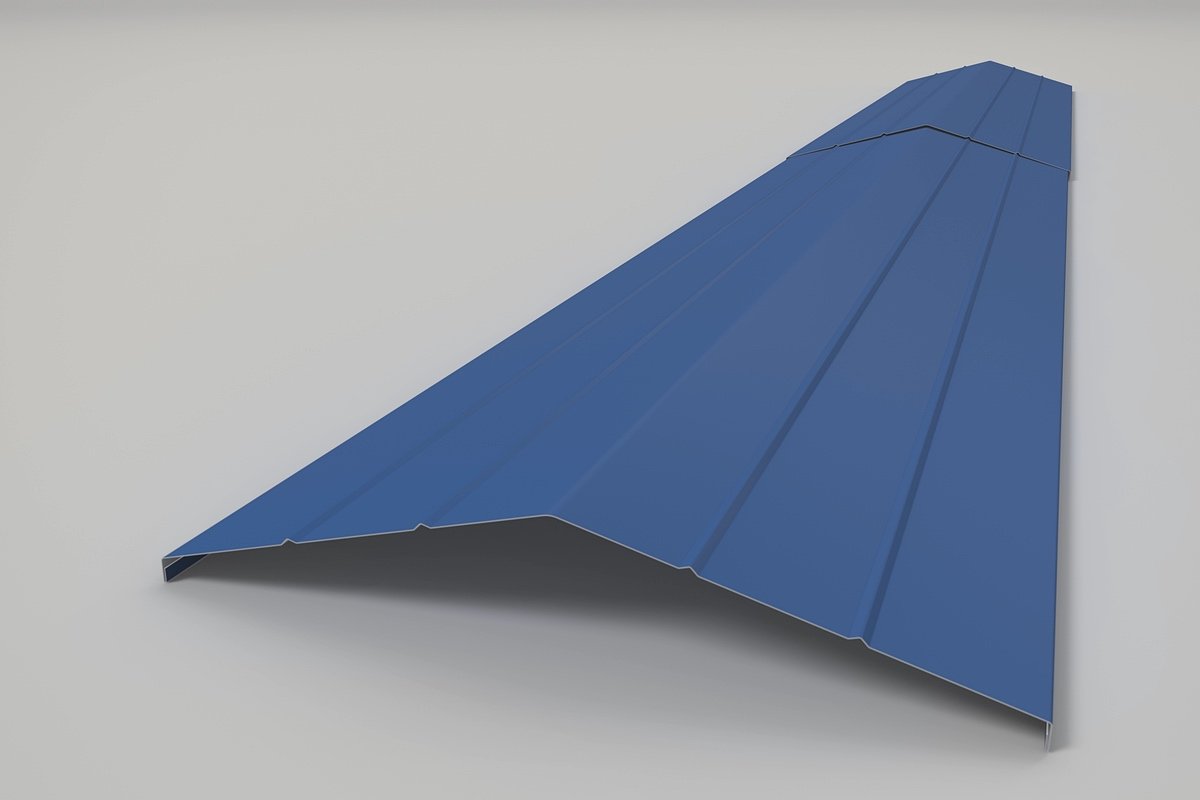

Mahya kapağı: boyalı sacdan bükülmüş, 10 cm bindirmeli iki parça (görseli büyüt)
Mahya kapağı tepe hattında: iki parça bindirmeli, her hatvenin tepesinden vidalı; altta aşıklar görünüyor (görseli büyüt)
Yerinde
Kesit

Mahya kapağı

İki çatı yüzeyinin birleştiği tepe hattını kapatır; 2 m'lik parçalar hâlinde, 10 cm bindirmeyle eklenir.

KesitTers V — tepe açısı çatı eğimine göre bükülür
Parça boyu2 m (10 cm bindirme ile eklenir)
Kalınlık0,50–0,70 mm
MalzemeKaplamayla aynı sac ve aynı RAL rengi

Nerede kullanılır: Beşik ve kırma çatılarda iki yüzeyin birleştiği tepe hattında kullanılır. Altına dolgu bandı konmadan uygulanırsa hatve boşluklarından su ve kar sürüklenebilir. Kapak, kapattığı her hatvenin tepesinden vidalanır.

Diğer adları
mahya sacı, düz mahya
Teklif için bildirin
çatı eğimi · kaplama formu · RAL rengi ve sac kalınlığı · toplam mahya uzunluğu

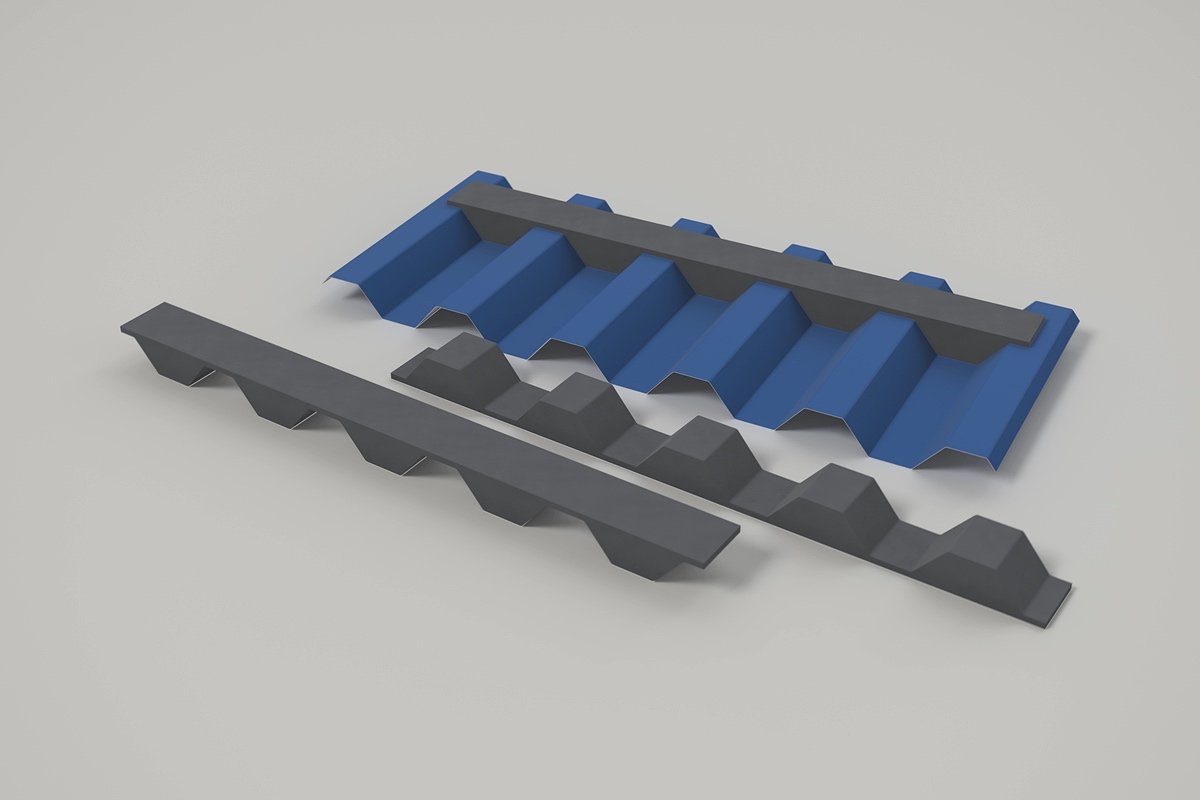

Mahya altı dolgu bandı: trapez hatvesine göre kesilmiş köpük şeritler ve oturdukları trapez levha parçası (görseli büyüt)

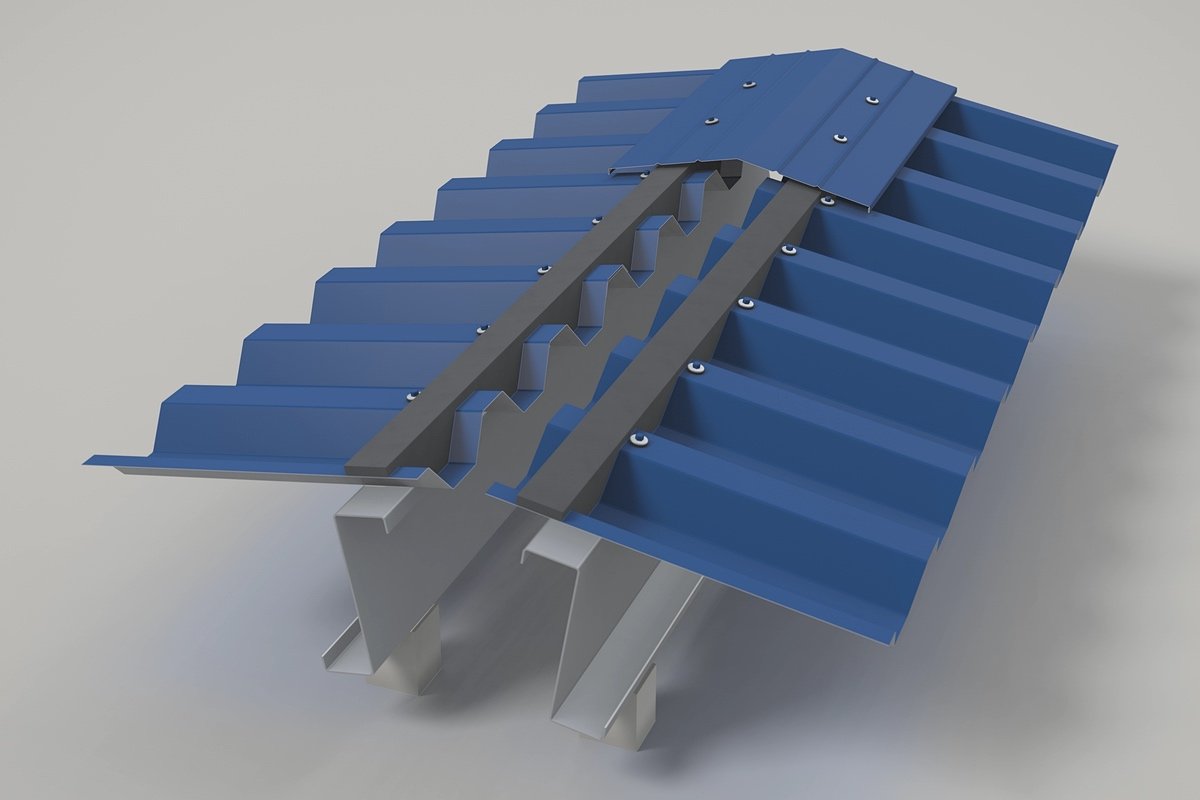

Mahya kapağının bir parçası kaldırılmış: altında, iki yamaçta hatve boşluklarını kapatan dolgu şeritleri (görseli büyüt)
Yerinde
Kesit

Mahya altı dolgu bandı

Mahya kapağı ile trapez arasındaki boşluğu kapatan, hatve formuna göre kesilmiş dolgu (profil sünger).

KesitTrapez hatvesine göre kesilmiş dolgu
MalzemePolietilen köpük veya EPDM
UygulamaMahya kapağının iki yanına, hatve boşluğuna

Nerede kullanılır: Mahya kapağının iki yamaçtaki alt kenarında, kapak ile trapez arasında kullanılır. Kar sürüklenmesinin ve kuş girişinin önüne geçer; her form için ayrı kesim gerekir. Saçakta levhanın altına konan saçak altı dolgusu ayrı bir kesimdir.

Diğer adları
mahya altı sünger, profil sünger, dolgu bloğu
Birlikte kullanılır
Mahya kapağı, Saçak damlalığı
Teklif için bildirin
kaplama formu · mahya altı mı saçak altı mı · toplam uzunluk

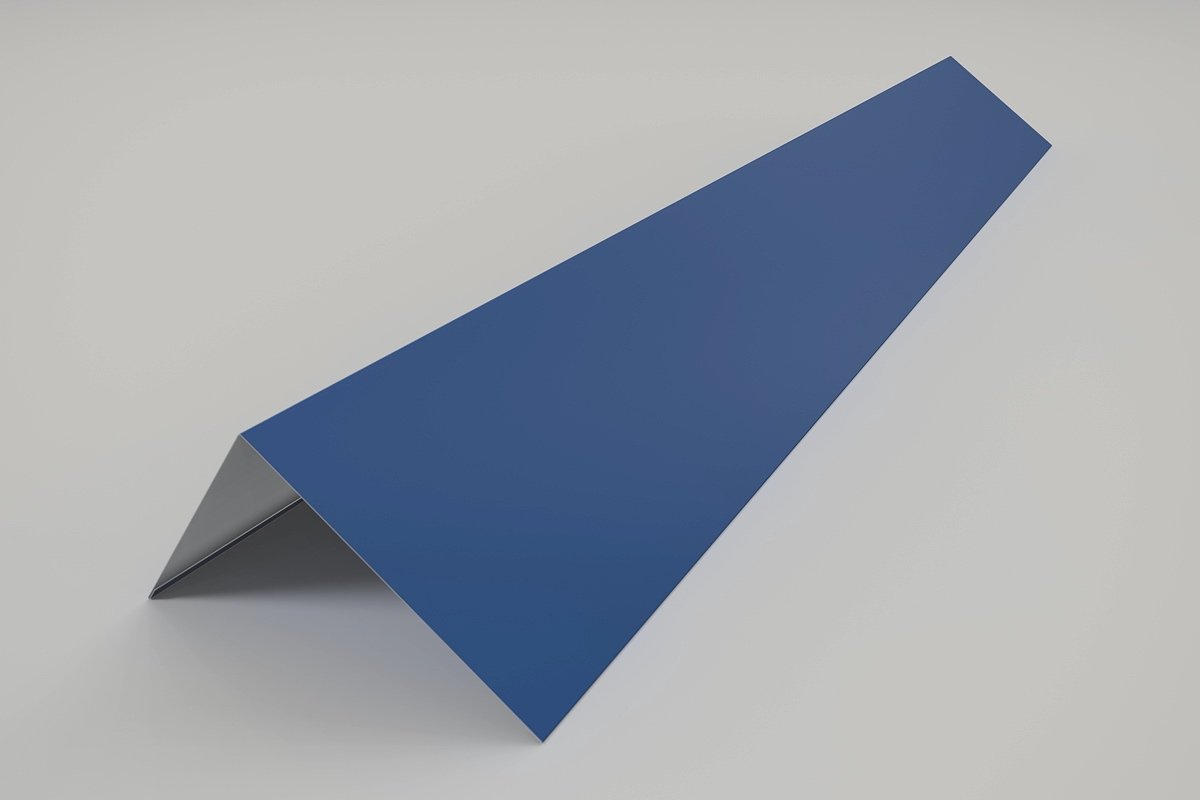

Alınlık / yan kenar profili

Çatının yan (rüzgâr) kenarını kapatır; sacın kenarını rüzgâr emmesine karşı sabitler.

KesitL — üstte kaplamaya, yanda cepheye oturur
Parça boyu2 m
Kalınlık0,50–0,70 mm
MalzemeKaplamayla aynı sac ve renk

Nerede kullanılır: Çatının yan kenarında, son levha ile cephe arasında kullanılır; son levhanın kenarını rüzgâr emmesine karşı bağlar. Rüzgâr yükü yüksek bölgelerde vida aralığı sıklaştırılır.

Diğer adları
yan kapama, rüzgâr kapatma sacı
Teklif için bildirin
kaplama formu · yan kenar uzunluğu · RAL rengi ve sac kalınlığı

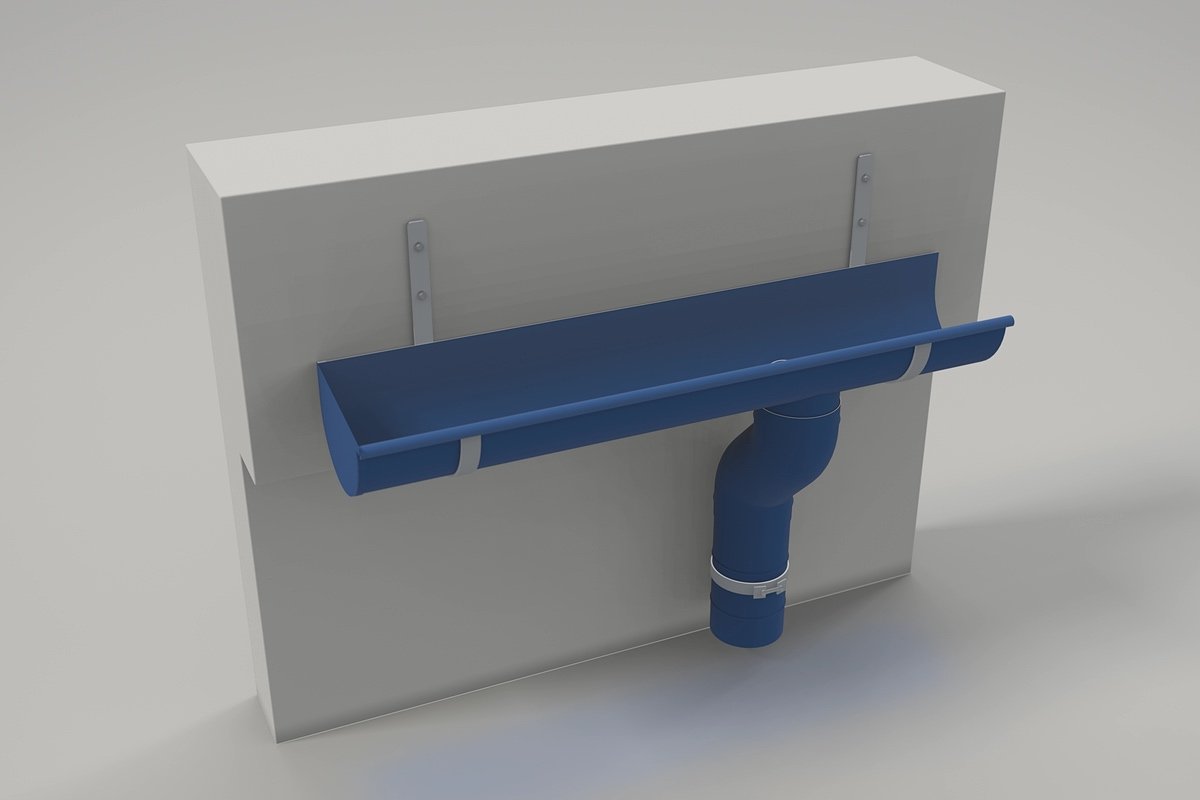

Saçak oluğu takımı gösterim panosuna takılı: yarım yuvarlak oluk, iki askı, uç kapağı, çıkış ağzı, kaz boynu ve kelepçeli iniş borusu (görseli büyüt)

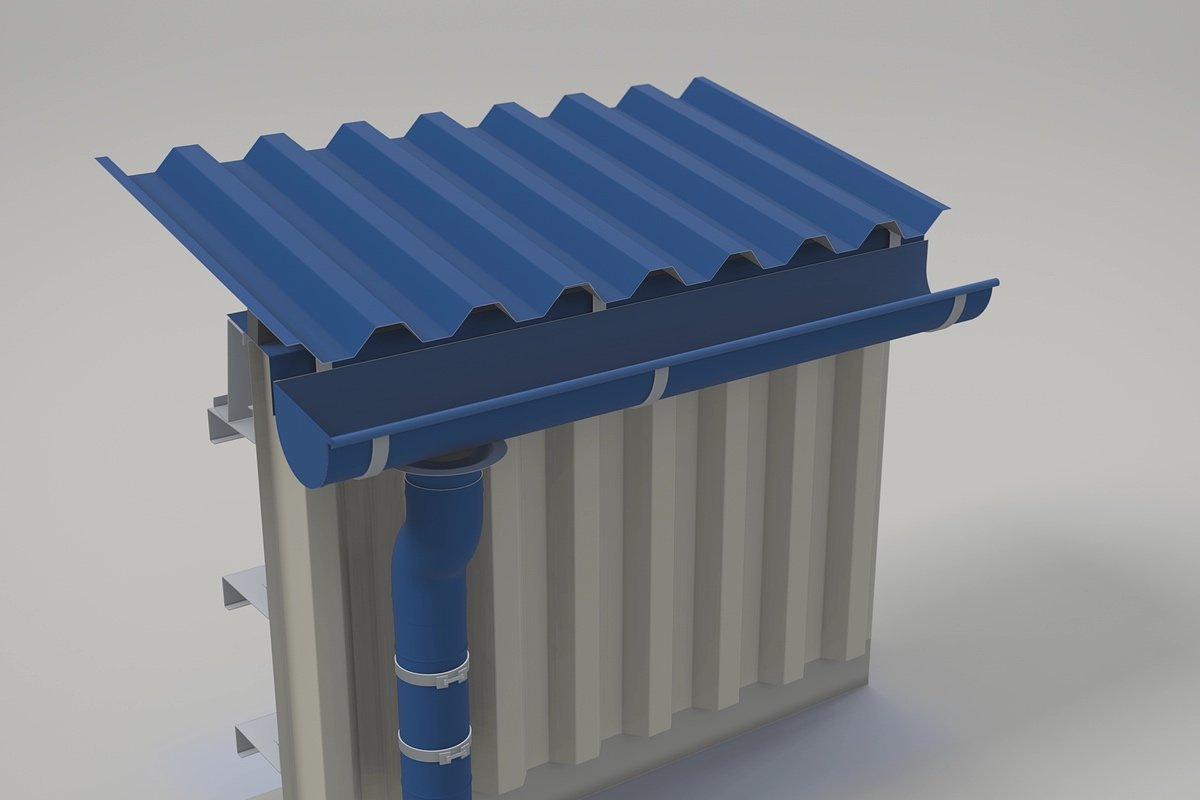

Saçak oluğu askılarıyla saçağın altında; çıkış ağzı, kaz boynu ve kelepçeli iniş borusu cephe boyunca iniyor (görseli büyüt)
Yerinde
Kesit

Saçak oluğu

Çatıdan gelen suyu toplayıp iniş borusuna verir; 3 m'lik parçalar hâlinde askılarla taşınır.

KesitYarım yuvarlak veya kare
Parça boyu3 m
Askı aralığı≈ 70 cm
İniş borusu≈ 12 m saçağa bir adet
TakımOluk, askı, uç kapağı, çıkış parçası, iniş borusu ve kelepçe

Nerede kullanılır: Saçak hattı boyunca, çatı levhasının ucunun altında kullanılır; levha ucu oluğun içine doğru taşar. Oluğa 3–5 mm/m eğim verilerek monte edilir; kışın buz yükü için askı aralığı sıklaştırılabilir. İniş borusu sayısı ve oluk kesiti çatı alanına ve yağışa göre belirlenir.

Diğer adları
yağmur oluğu
Birlikte kullanılır
Saçak damlalığı
Teklif için bildirin
saçak uzunluğu · iniş borularının sayısı ve yeri · kesit: yarım yuvarlak ya da kare · RAL rengi

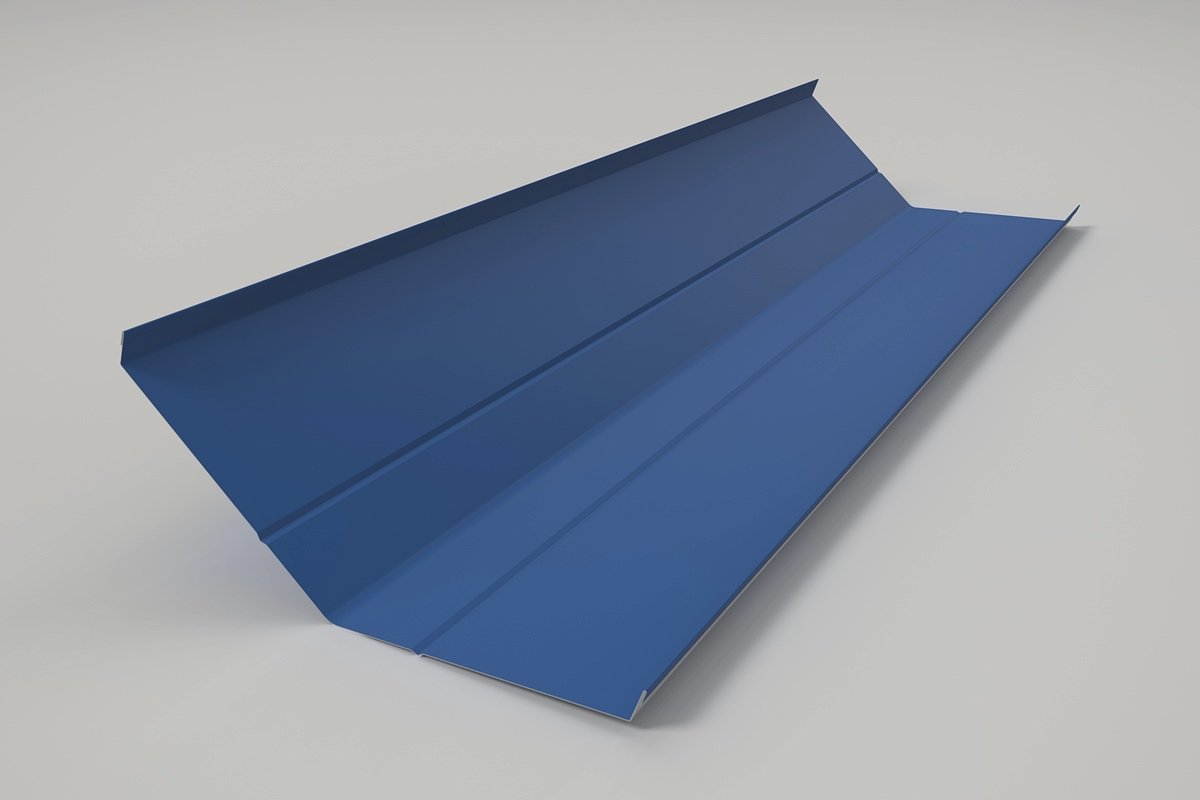

Dere (vadi) profili

İki çatı yüzeyinin vadi hattında birleştiği yerde suyu tahliye eder; en kritik su detayıdır.

KesitV — iki yüzeyin kesişimi
Parça boyu3 m (eklerde 20 cm bindirme)
Kalınlık0,60–0,80 mm önerilir
MalzemeKaplamayla aynı cins ve renkte sac; galvaniz de kullanılabilir

Nerede kullanılır: İç köşe yapan iki çatı yüzeyinin kesiştiği vadi hattında kullanılır; dere sacı iki yanda çatı levhalarının altına girer. Çatının en çok su taşıyan ve en çok sorun çıkan detayıdır; kesit genişliği yağış yoğunluğuna göre büyütülür. Çok açıklıklı çatılarda dere, düz tabanlı kutu kesit olarak projeye göre bükülür.

Diğer adları
dere sacı, vadi sacı
Teklif için bildirin
dere uzunluğu · birleşen iki yüzeyin eğimi · kesit: V ya da kutu · malzeme: boyalı ya da galvaniz

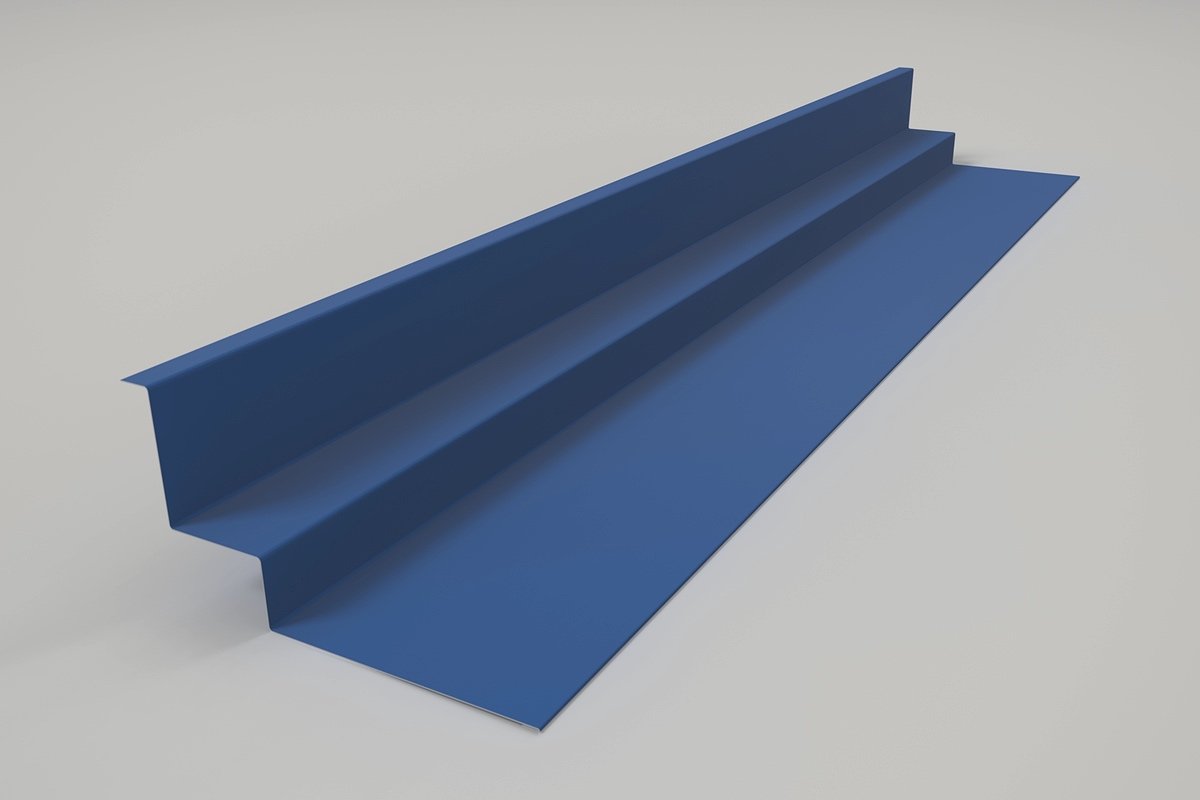

Duvar dibi profili

Kaplamanın duvara dayandığı kenarı ve baca çevresini kapatır; Z kesiti suyu duvardan uzak tutar.

KesitZ — duvara ve kaplamaya ayrı ayrı oturur
Parça boyu2 m
SızdırmazlıkDuvar tarafı sıva altına alınır ya da mastikle tamamlanır

Nerede kullanılır: Kaplamanın duvara dayandığı kenarlarda ve baca çevresinde kullanılır. Duvar tarafındaki kenarın sıva altına alınması ya da mastikle kapatılması gerekir. Yan duvar ve üst duvar birleşimleri ayrı detaylanır.

Diğer adları
duvar dibi sacı, baca dibi
Teklif için bildirin
duvar boyunca uzunluk · yan duvar mı üst duvar mı · kaplama formu · RAL rengi

Parça listesine dön ↑

Bağlantı elemanları

Levhayı ve aksesuarı taşıyıcıya bağlayan parçalar.

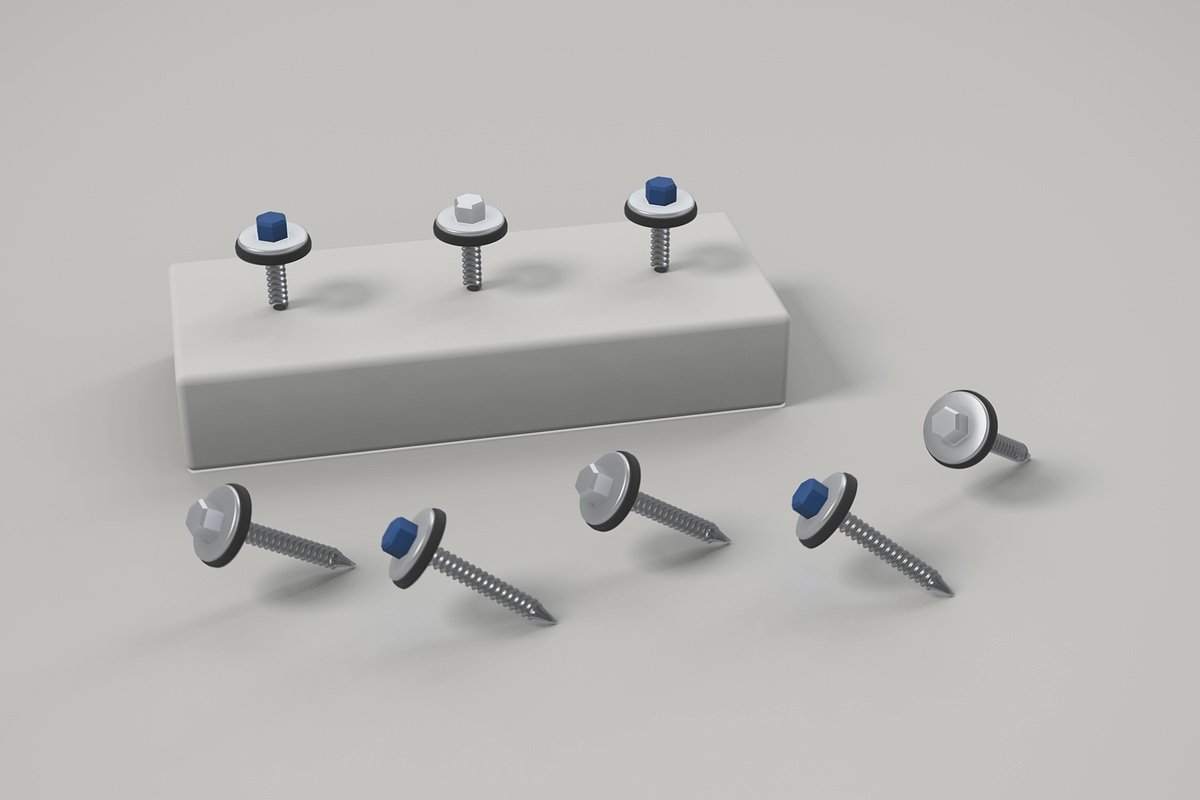

Contalı çatı vidası

EPDM contalı, korozyona dayanıklı sabitleme vidası; çatıda hatve tepesinden, cephede hatve tabanından uygulanır.

ContaEPDM contalı, korozyona dayanıklı
UygulamaÇatıda hatve tepesinden, cephede tabanından
Adet≈ 6 adet/m² (mesnet ve rüzgâr yüküne göre)
BaşlıkKaplama rengiyle aynı boyalı seçenek

Nerede kullanılır: Trapez sacı aşığa sabitler. Fazla sıkmak contayı ezip su geçirir; az sıkmak rüzgârda gevşemeye yol açar — tork ayarlı vidalama önerilir.

Diğer adları
trapez vidası, matkap uçlu vida
Teklif için bildirin
kaplama formu ve sac kalınlığı · bağlanacak altyapı ve kalınlığı · başlık rengi · kaplanacak alan

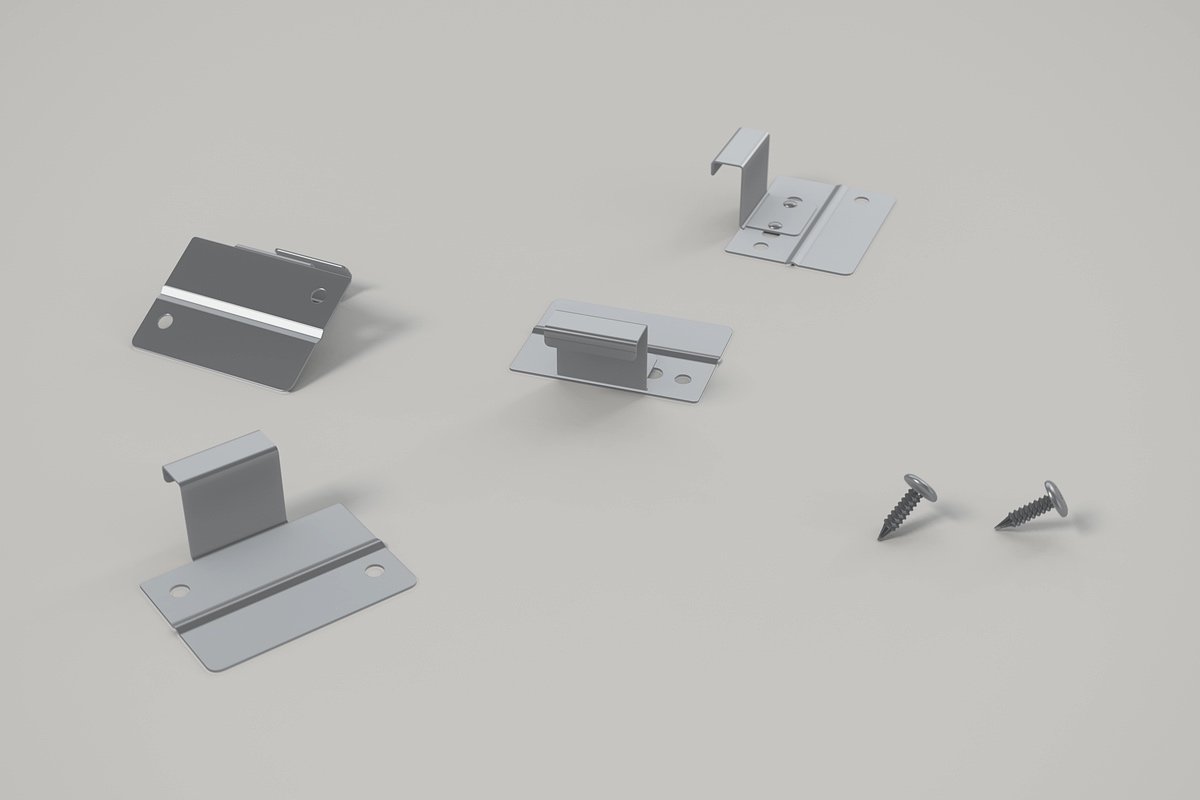

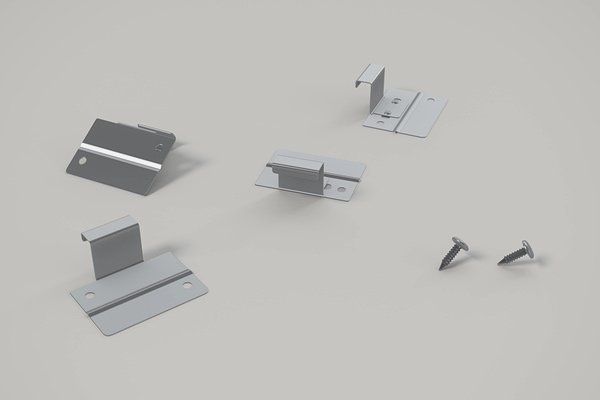

Gizli klips

Kenet sistemlerde levhayı çatı altyapısına görünmeden bağlar; hareketli tipi ısıl genleşmeye izin verir.

MalzemePaslanmaz çelik
Aralık≈ 50 cm (rüzgâr yüküne göre sıklaşır)
BağlantıKlips başına 2 vida
TipSabit ve hareketli (genleşmeli) seçenek

Nerede kullanılır: Kenet çatılarda levhanın altında, kenet kıvrımının içinde kalır. Hareketli tip, uzun levhalarda ısıl genleşmenin levhayı zorlamasını önler.

Diğer adları
kenet klipsi, sabit ve hareketli klips
Teklif için bildirin
kenet sistemi ve tava eni · altyapı · levha boyu

Parça listesine dön ↑

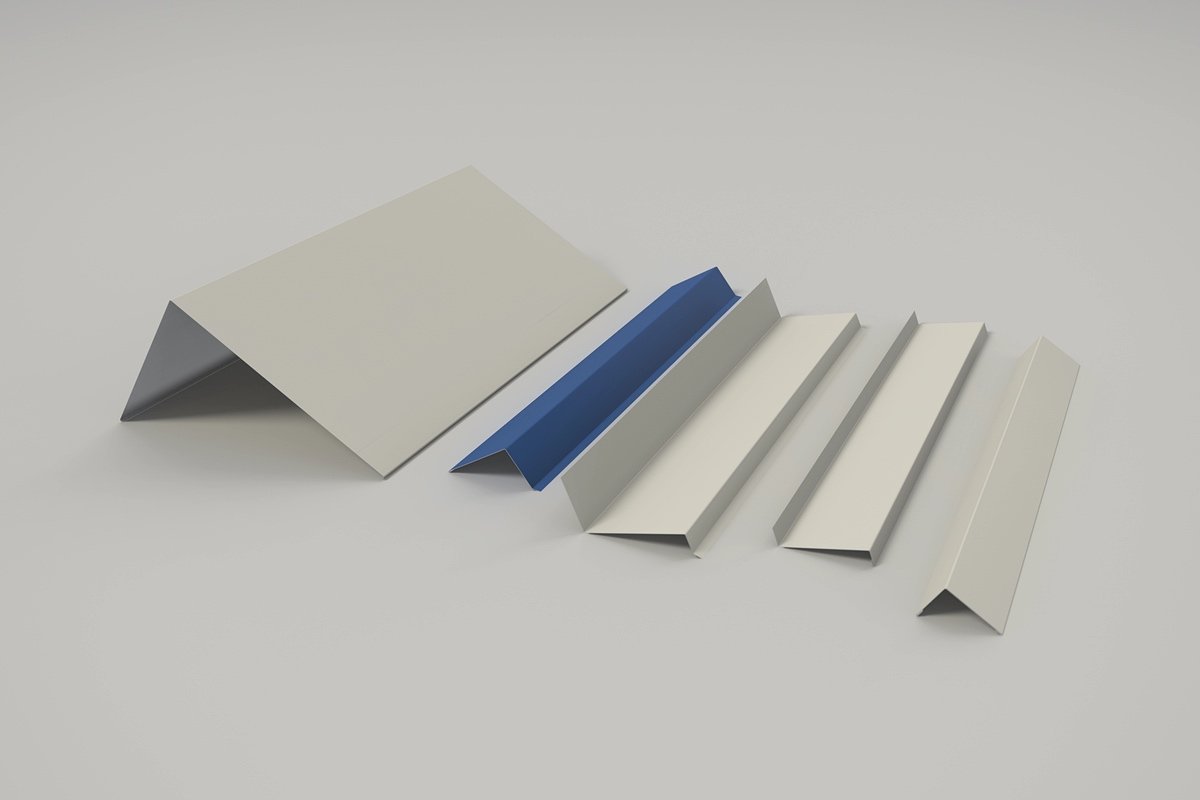

Çizime göre bükülen parçalar

Her binanın köşesi, saçağı ve açıklığı farklıdır. Aşağıdaki parçaların kesiti ve açınımı projenizin detay çiziminden çıkarılır; kaplamayla aynı sactan ve aynı renkte bükülür.

Cephede köşe ve söve parçalarının yeri: cephe köşe ve söve parçaları.

Çizimde neler olmalı?

  • Kesit — kenar ölçüleri ve büküm açılarıyla
  • Açınım — parçanın toplam sac eni
  • Boy ve adet — parça boyu ve kaç adet gerektiği
  • Sac ve renk — kalınlık ve RAL rengi
  • Boyalı yüz — rengin parçanın hangi tarafında kalacağı

Detay çiziminizi (DWG ya da PDF) gönderin; parça listesini, açınımları ve boyalı yüzün hangi tarafta kalacağını birlikte netleştirelim.

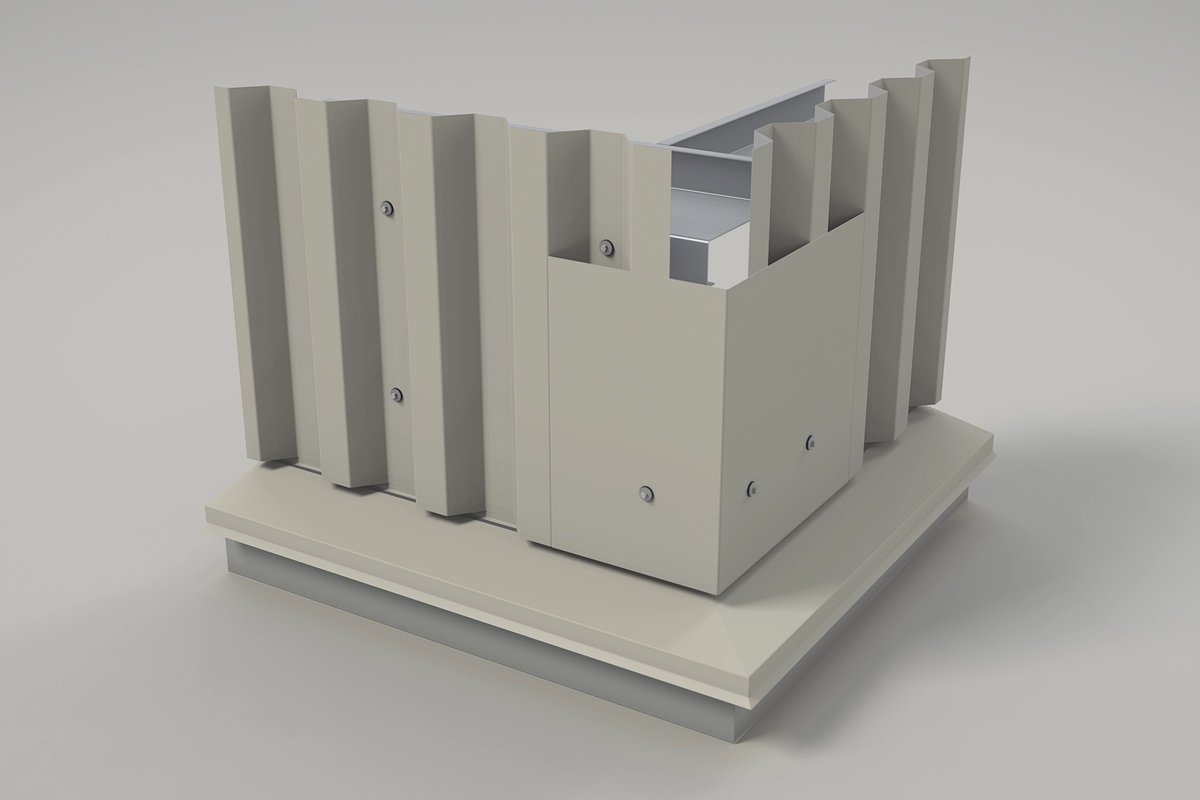

  • Köşe profili cephenin dış köşesinde: iki cephenin levha uçlarını örtüyor, iki kanadından vidalı (görseli büyüt)

    Köşe profili

    Cephe kaplamasının dış köşesini kapatır; iki cephenin levha uçlarını örter.

  • Saçak damlalığı duvarın üstünde, çatı levhasının ucunun altında; üstünde hatve boşluklarını kapatan saçak dolgusu (görseli büyüt)

    Saçak damlalığı

    Çatı levhasının saçak ucunun altında durur; suyu cepheye değil oluğa damlatır.

  • Dip damlalık cephe levhasının alt ucunda, kaidenin üstünde: ucu kaide yüzünden dışarı taşıyor (görseli büyüt)

    Dip damlalık

    Cephe levhasının alt ucunda, kaide üstünde durur; suyu duvardan uzağa atar.

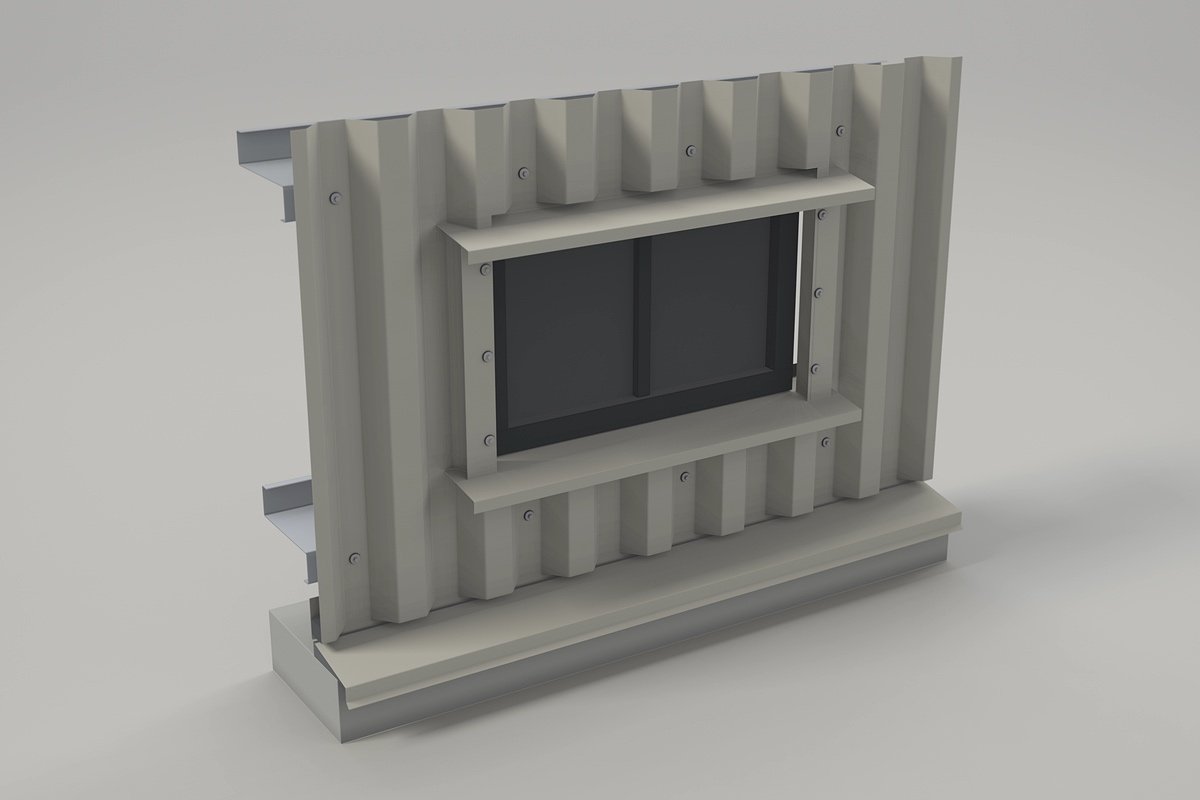

  • Pencere açıklığında üst damlalık, iki yan söve ve denizlik (görseli büyüt)

    Kapı ve pencere söveleri

    Açıklıkların üst (damlalık), yan (söve) ve alt (denizlik) kenarlarını kapatır; levha kesim uçlarını gizler.

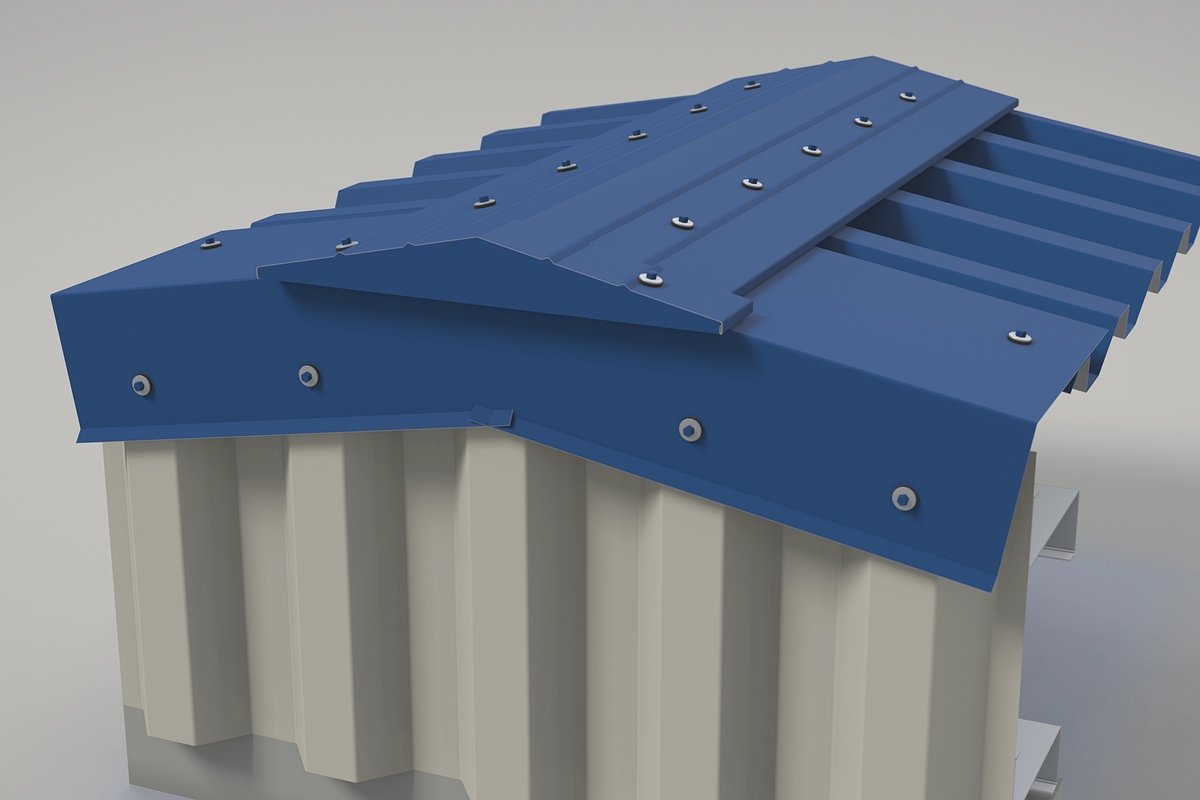

  • Mahya ucu kapağı alın cephesinin tepesinde: mahya kapağının açık ucunu kapatıyor, iki alınlığın birleşimini örtüyor (görseli büyüt)

    Mahya ucu kapağı

    Mahya kapağının alın cephesindeki ucunu kapatır; mahya ile alınlığın birleşimini örter.

Parça listesine dön ↑

Yerinde kurulan çift metal uygulama

Katmanlar

Isı ve ses yalıtımı gereken projelerde iki metal katman arasına yalıtım serilir. Alt ve üst metal, istediğiniz form ve renkten seçilir; yalıtım kalınlığı projeye göre belirlenir.

  • Üst metal — taşıyıcı trapez, 0,50–0,70 mm
  • Ara profil — aşık hatlarına konan Z profil; üst metali taşır, yalıtıma yer açar
  • Yalıtım — taşyünü, camyünü, poliüretan veya polistren
  • Alt metal — düz ya da mikro nervürlü sac; gerekirse üstüne buhar kesici serilir

Görseldeki örnekte üst metal 38/250 Form Trapez, alt metal 18/1000 Sinüs Oluklu Trapez levhadır.

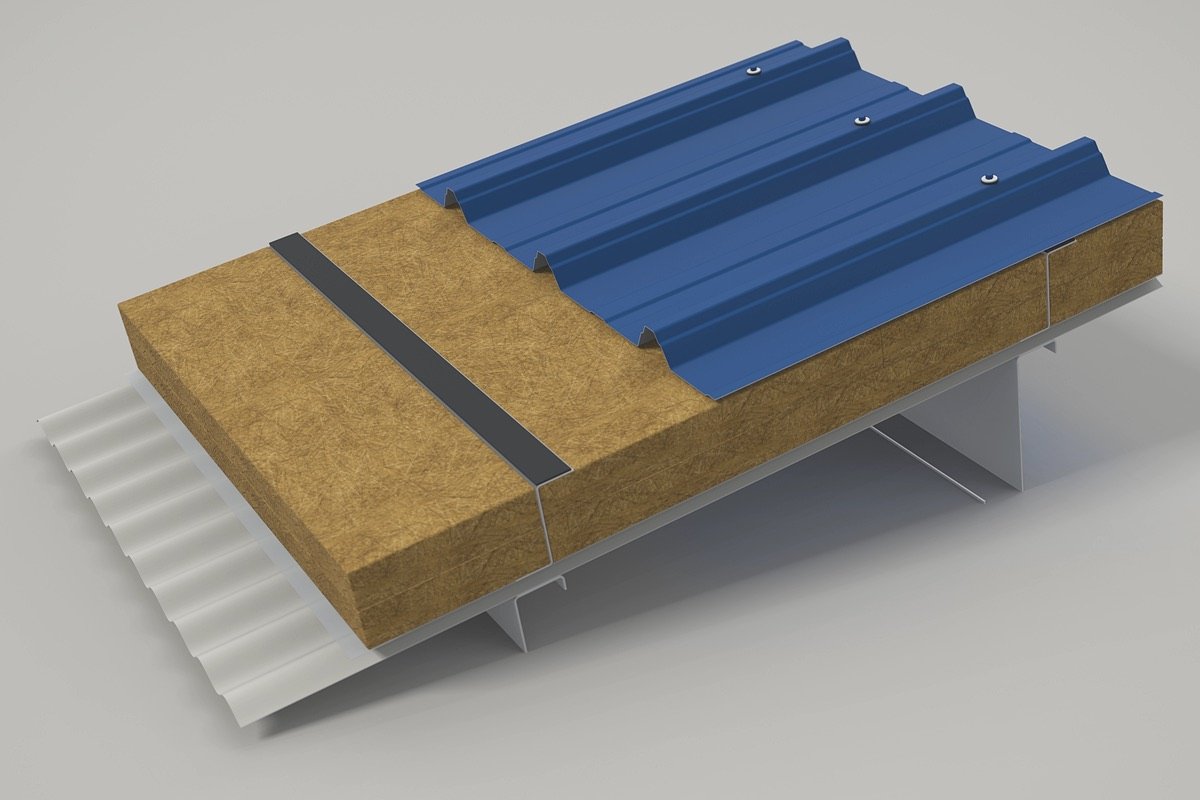

Yalıtımlı çatı aşıklar üzerinde, kademeli kesit: altta sinüs iç yüzey sacı, Z ara profiller arasında taş yünü, üstte ara profile vidalanmış trapez sac (görseli büyüt)
Yerinde
Üst metal trapez sac · 0,50–0,70 mm Yalıtım taşyünü · camyünü poliüretan · polistren Alt metal düz veya mikro nervürlü sac yerinde montaj
Şema

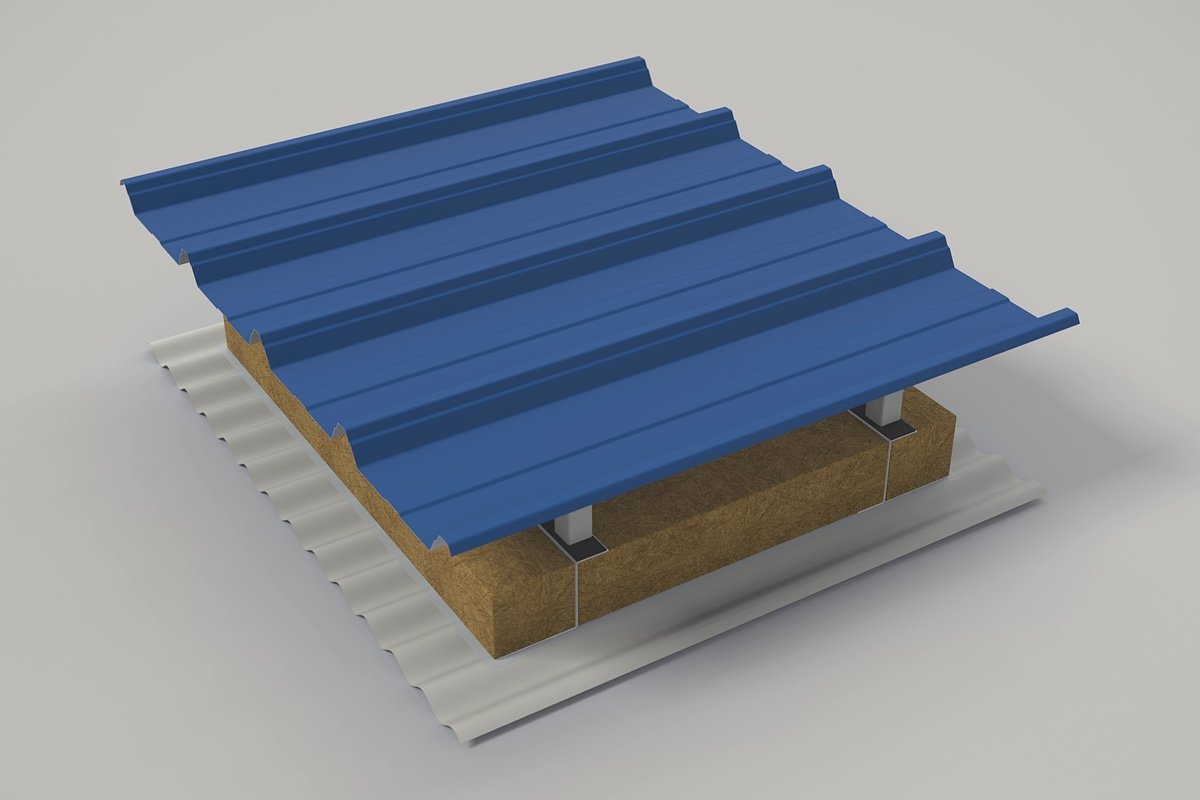

Büyük görselde üst metal yukarı kaldırılmış gösterilmiştir; aradaki küçük bloklar yalnız gösterim içindir. Üst ve alt metal, kendi ürün formlarımızın kesitinden modellenmiştir.

Parça listesine dön ↑

Ne kadar aksesuar gerekir?

Çatı ölçünüzü girdiğinizde mahya, oluk, alınlık, dere ve bağlantı elemanlarının tahmini miktarını parça adediyle birlikte veriyoruz. Dere ve duvar dibi uzunluğunu siz giriyorsunuz; kalanı geometriden çıkıyor.

Parça parça, yerinde

Her parçanın çatıda ve cephede nasıl durduğu. Görseller parçaların 3B modellerinden üretilmiş örnek görünümlerdir; büyütmek için görsele tıklayın.

Mahya kapağı uygulamada (görseli büyüt)
Mahya kapağıİki çatı yüzeyinin birleştiği tepe hattını kapatır; 2 m'lik parçalar hâlinde, 10 cm bindirmeyle eklenir.Künyesi →
Mahya altı dolgu bandı uygulamada (görseli büyüt)
Mahya altı dolgu bandıMahya kapağı ile trapez arasındaki boşluğu kapatan, hatve formuna göre kesilmiş dolgu (profil sünger).Künyesi →

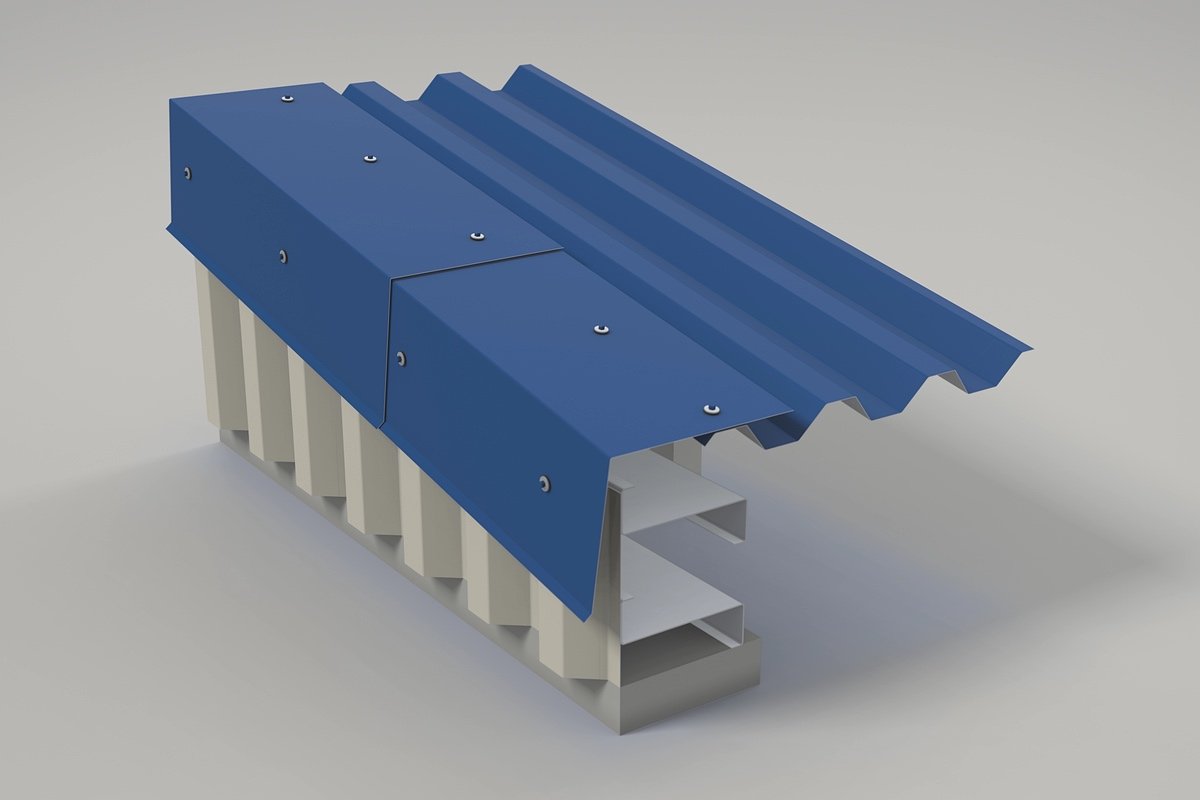

Alınlık / yan kenar profili uygulamada (görseli büyüt)
Alınlık / yan kenar profiliÇatının yan (rüzgâr) kenarını kapatır; sacın kenarını rüzgâr emmesine karşı sabitler.Künyesi →
Saçak oluğu uygulamada (görseli büyüt)
Saçak oluğuÇatıdan gelen suyu toplayıp iniş borusuna verir; 3 m'lik parçalar hâlinde askılarla taşınır.Künyesi →

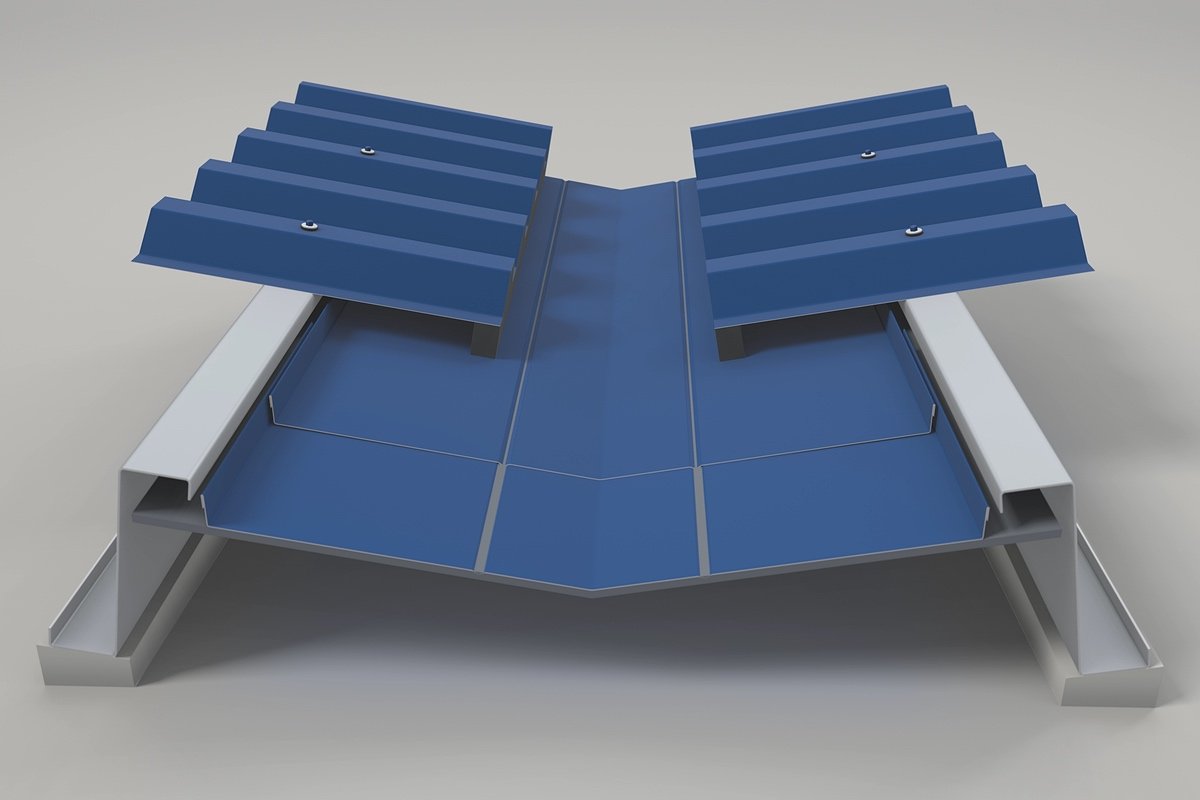

Dere (vadi) profili uygulamada (görseli büyüt)
Dere (vadi) profiliİki çatı yüzeyinin vadi hattında birleştiği yerde suyu tahliye eder; en kritik su detayıdır.Künyesi →

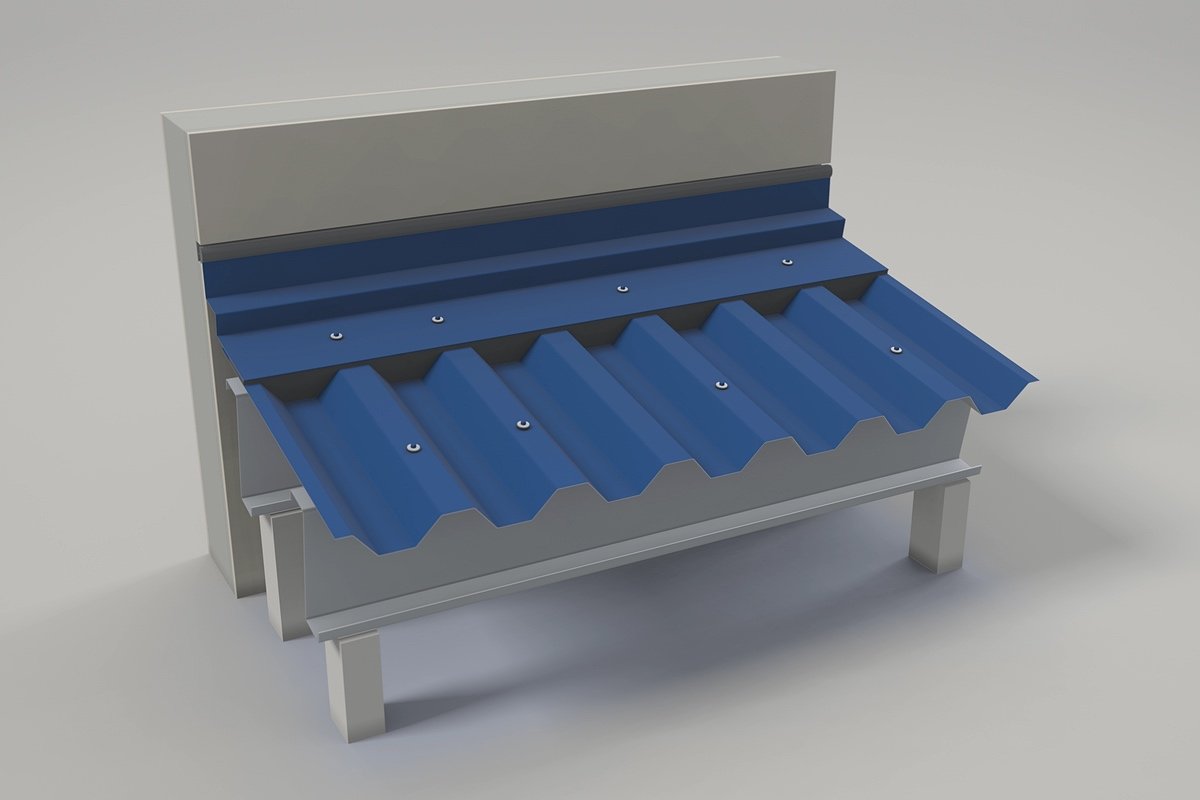

Duvar dibi profili uygulamada (görseli büyüt)
Duvar dibi profiliKaplamanın duvara dayandığı kenarı ve baca çevresini kapatır; Z kesiti suyu duvardan uzak tutar.Künyesi →

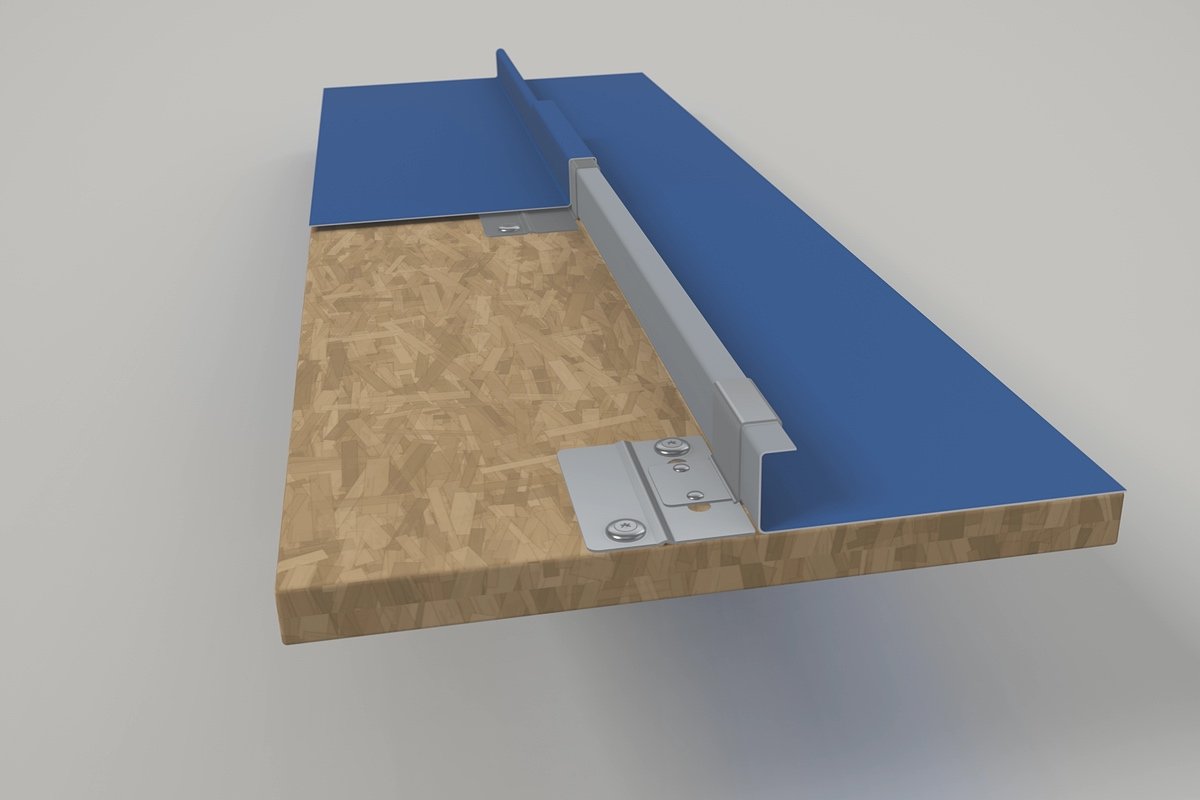

Gizli klips uygulamada (görseli büyüt)
Gizli klipsKenet sistemlerde levhayı çatı altyapısına görünmeden bağlar; hareketli tipi ısıl genleşmeye izin verir.Künyesi →

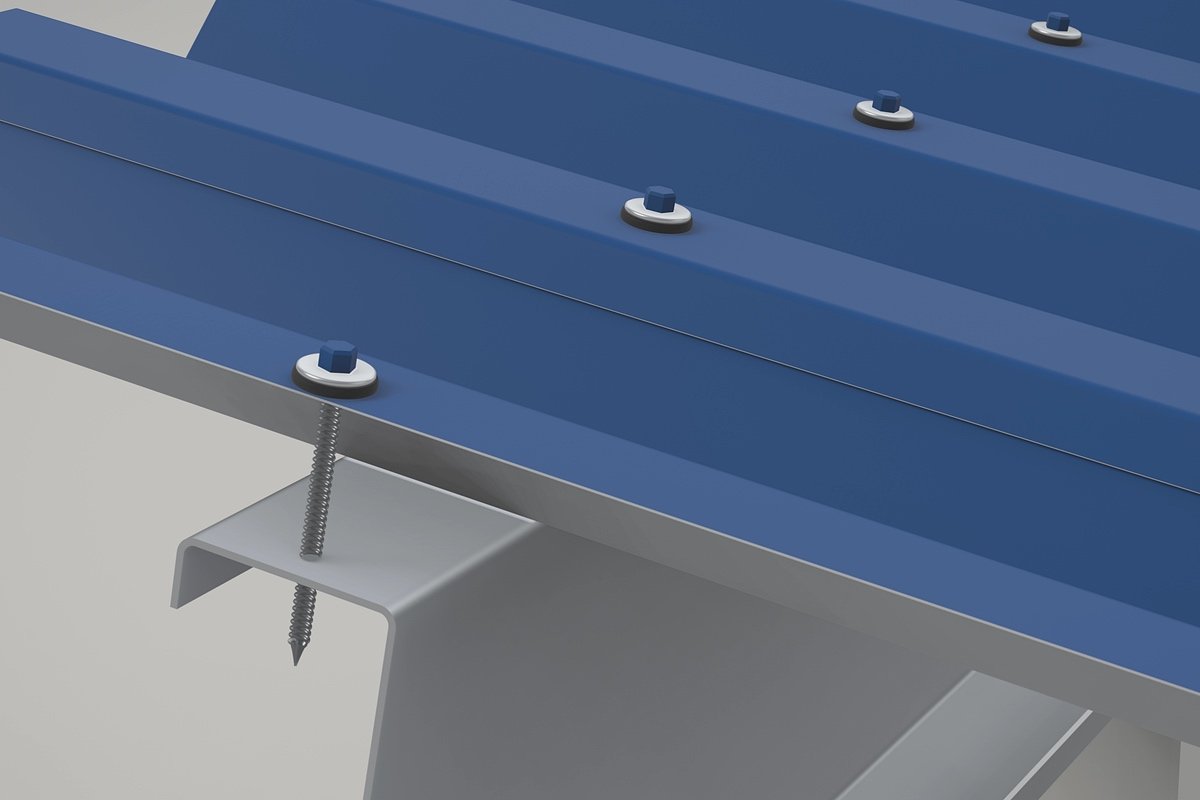

Contalı çatı vidası uygulamada (görseli büyüt)
Contalı çatı vidasıEPDM contalı, korozyona dayanıklı sabitleme vidası; çatıda hatve tepesinden, cephede hatve tabanından uygulanır.Künyesi →
Köşe profili uygulamada (görseli büyüt)
Köşe profiliCephe kaplamasının dış köşesini kapatır; iki cephenin levha uçlarını örter.Künyesi →
Saçak damlalığı uygulamada (görseli büyüt)
Saçak damlalığıÇatı levhasının saçak ucunun altında durur; suyu cepheye değil oluğa damlatır.Künyesi →

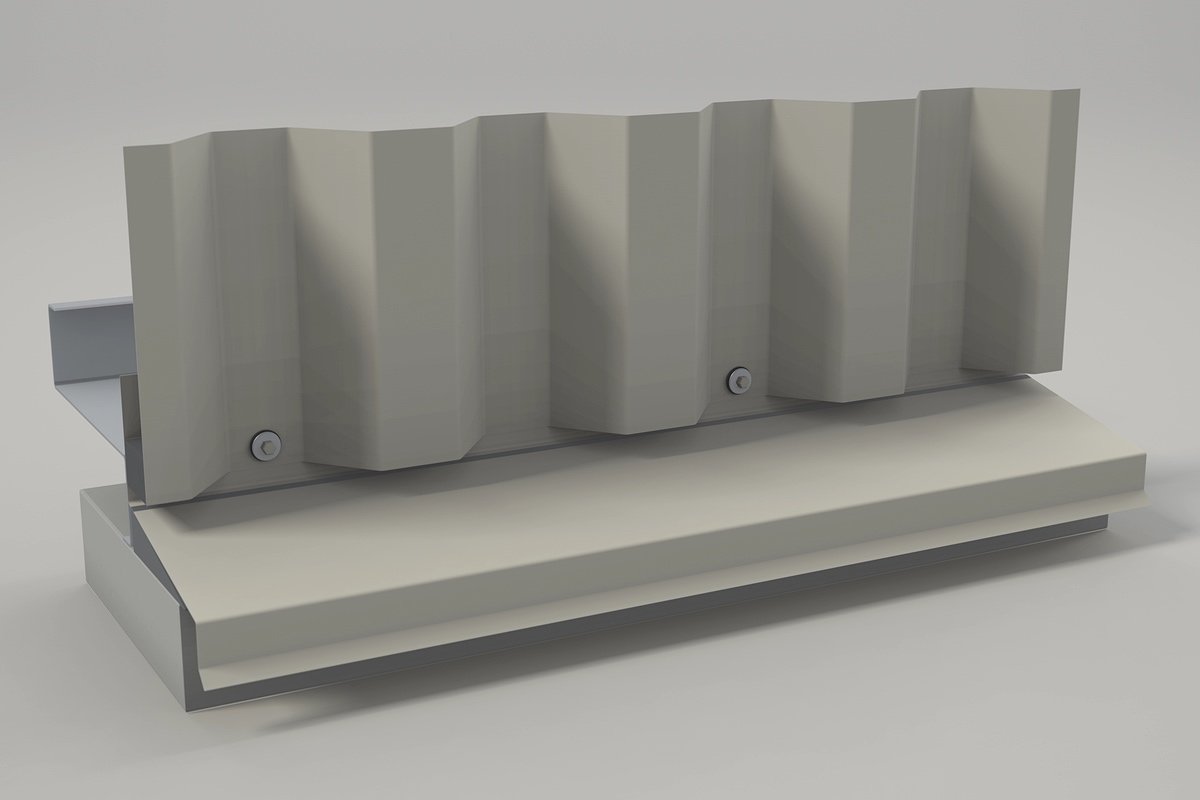

Dip damlalık uygulamada (görseli büyüt)
Dip damlalıkCephe levhasının alt ucunda, kaide üstünde durur; suyu duvardan uzağa atar.Künyesi →
Kapı ve pencere söveleri uygulamada (görseli büyüt)
Kapı ve pencere söveleriAçıklıkların üst (damlalık), yan (söve) ve alt (denizlik) kenarlarını kapatır; levha kesim uçlarını gizler.Künyesi →
Mahya ucu kapağı uygulamada (görseli büyüt)
Mahya ucu kapağıMahya kapağının alın cephesindeki ucunu kapatır; mahya ile alınlığın birleşimini örter.Künyesi →

Animasyonu geç
Şantiyede

Çatı ve cephede kullanım: levhadan çatıya

Çelik yapıya sırayla önce oluk, sonra çatı ve cephe levhaları, en son aksesuarlar monte edilir. Kaydırdıkça montaj ilerler.

Kaydırın
01 · Çatı ve cephe

Saçaktan mahyaya, rüzgârın tersinden

Önce saçak oluğu takılır. Levhalar hatveleri eğim yönünde olacak şekilde aşıklara oturtulur; montaja, hâkim rüzgârın aksi yönündeki uçtan başlanır ve her levhanın kenar hatvesi bir öncekinin son hatvesinin üstüne biner. Cephede levhalar dikey bağlanır. Bu örnekte çatı RAL 5010, cephe RAL 9002.

Montajı projenin uygulama ekibi yapar; biz levhayı ve aksesuarını ölçüsünde üretiriz.

02 · Mahya ve alınlık

Tepe hattı ve rüzgâr kenarı

Mahya altı dolgu bandı hatve boşluklarını kapatır; mahya kapağı 2 m'lik parçalar hâlinde, 10 cm bindirmeyle eklenir. Çatının yan (rüzgâr) kenarını L kesitli alınlık profili kapatır. Büküm aksesuarlar kaplamayla aynı sac ve renkte üretilir.

Aksesuarlar →
03 · Vida, oluk, iniş borusu

Suyu toplayan detaylar

Vidalar EPDM contalı pulla sıkılır; başlıkta kaplama rengiyle aynı boyalı seçenek vardır. Saçak oluğu 3 m'lik parçalar hâlinde, yaklaşık 70 cm arayla askılara oturur; yaklaşık 12 m saçağa bir iniş borusu düşer.

  • Oluk parçası 3 m
  • Askı aralığı ≈ 70 cm
Rform Metal

Ölçüsünde üretim, projenize göre

Fabrika, depo ve endüstriyel yapılar için trapez sac, kenet çatı ve beton altı deck üretimi. Boy listenizi gönderin, teklifimizi hazırlayalım.

Animasyon temsilîdir: montaj ayrıntıları forma ve projeye göre değişir.

Projenize uygun formu birlikte seçelim

Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi gönderin, kısa sürede yazılı teklifle dönelim.
