Her levha bir bobinle başlar
Boyalı galvaniz, galvaniz, alüminyum veya aluzinc bobin açıcıya takılır; sac bobinden düz şerit olarak açılır ve hatta girer.
- Örnek: 45/900 · RAL 5010
Bobinden levhaya.
Bir trapez sac levhanın bobinden çıkıp ürüne dönüşmesi. Sayfayı kaydırdıkça hat çalışır: sac şekillenir, boyunda kesilir.
Kaydırın ↓Sac ısıtılmadan, adım adım bükülür
Şerit, art arda dizilmiş merdane çiftlerinin arasından geçer. Her istasyon bükümü biraz daha derinleştirir; hatveler ortadan kenarlara doğru şekillenir ve sac form aldıkça eni daralır. Boyalı sac, boyasıyla birlikte soğuk şekillendirilir.
- Soğuk şekillendirme
- Ortadan kenara
Çizimdeki kesit, hat üzerinde şekillenir
Son istasyondan çıkan kesit, ürün çizimindeki kesittir: 45 mm hatve yüksekliği, 180 mm hatve aralığı, 900 mm net kaplama eni. Yan bindirmede kenar hatvesi, komşu levhanın son hatvesinin üstüne oturur. Her form kendi merdane dizisiyle üretilir.
45/900 ölçü çizimi ve yük tablosu →Projedeki boyda, tek parça
Hat, kontrol panelindeki boy ve adet listesine göre çalışır. Levha istenen boya gelince hat durur ve profile oturan hidrolik bıçak levhayı keser. Üretim, taşınabilir her boyda yapılır: bu örnekte levha 12,2 m boyundadır ve ek yeri yoktur.
- Boy: taşınabilir her boy
- Adet: listeye göre
Hattan çıkan levha
Kesilen levha hattan çıkar. Buradaki örnek 45/900 Form Trapez, RAL 5010. Diğer formların kesitleri aşağıdaki form galerisinde; ölçü çizimi, yük tablosu ve renkler her ürünün kendi sayfasında.
45/900 Form Trapez →Animasyon temsilîdir: istasyon sayısı ve hat yerleşimi forma ve makineye göre değişir.
Ürünler
Ürünlerimiz
Çatı ve cephe trapezi
27/200 Form Trapez
27 mm hatve yüksekliği, 1000 mm veya 800 mm net kaplama eni seçenekleriyle yalıtım gerekmeyen çatı ve cephelerde en ekonomik tek kat kaplama.
Ürün sayfası →
Çatı ve cephe trapezi

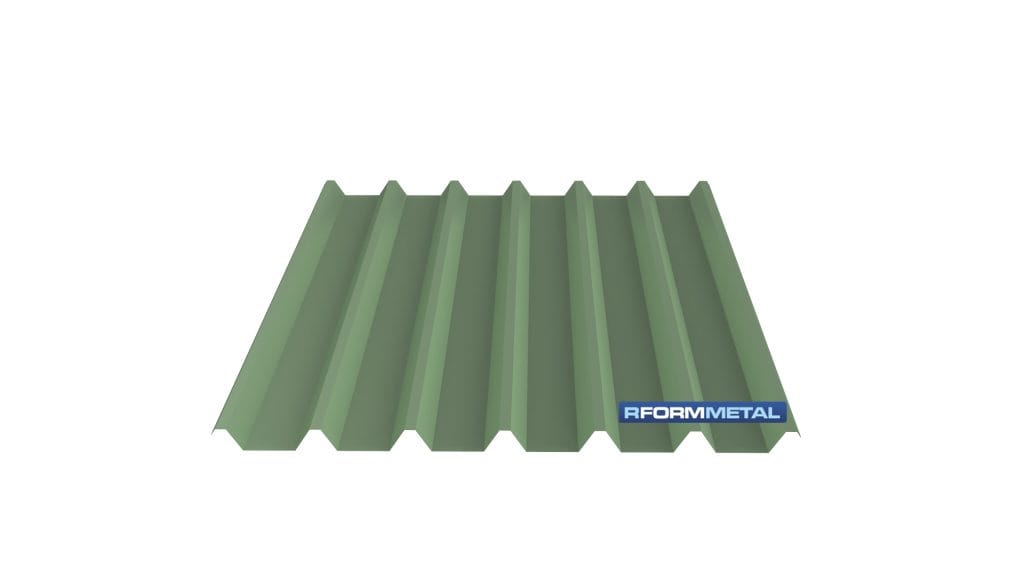

38/151 Form Trapez
906 mm net kaplama eninde 7 hatveli, kullanılan metale göre en efektif taşıma değerlerini veren klasik form. Sektörde “Nasaş trapez” olarak da bilinir.
Ürün sayfası →
Kompozit döşeme (deck) trapezi

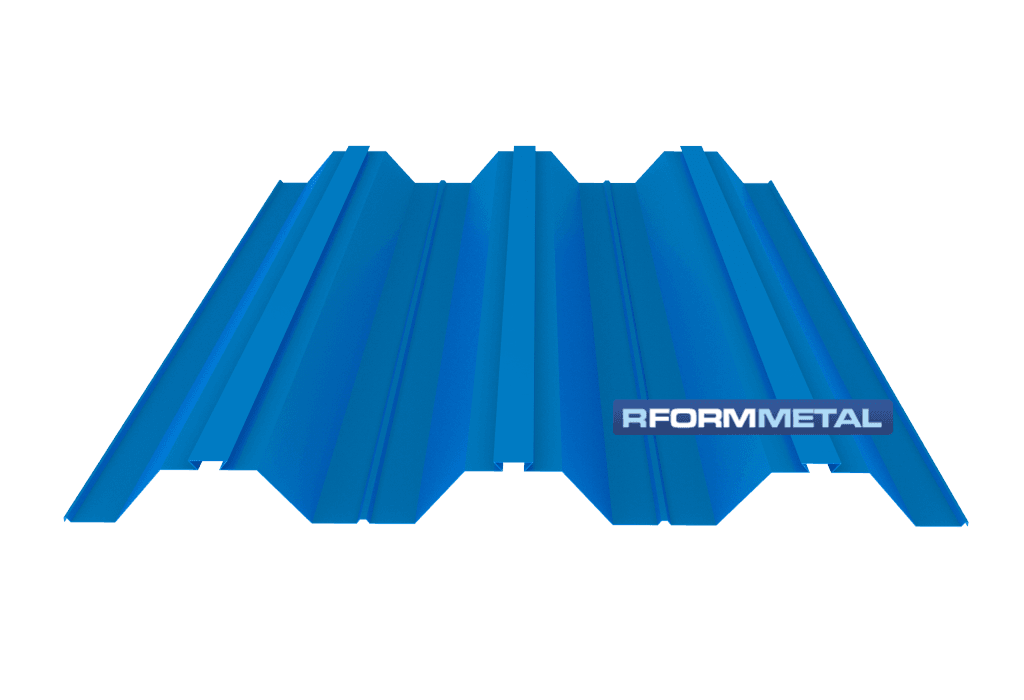

50/980 Form Beton Altı Trapez
Kompozit döşeme sistemlerinde kalıp, donatı ve çalışma platformu görevini birlikte üstlenen; beton tüketiminde %15-25 tasarruf sağlayan deck trapezi.
Ürün sayfası →
Kompozit döşeme (deck) trapezi

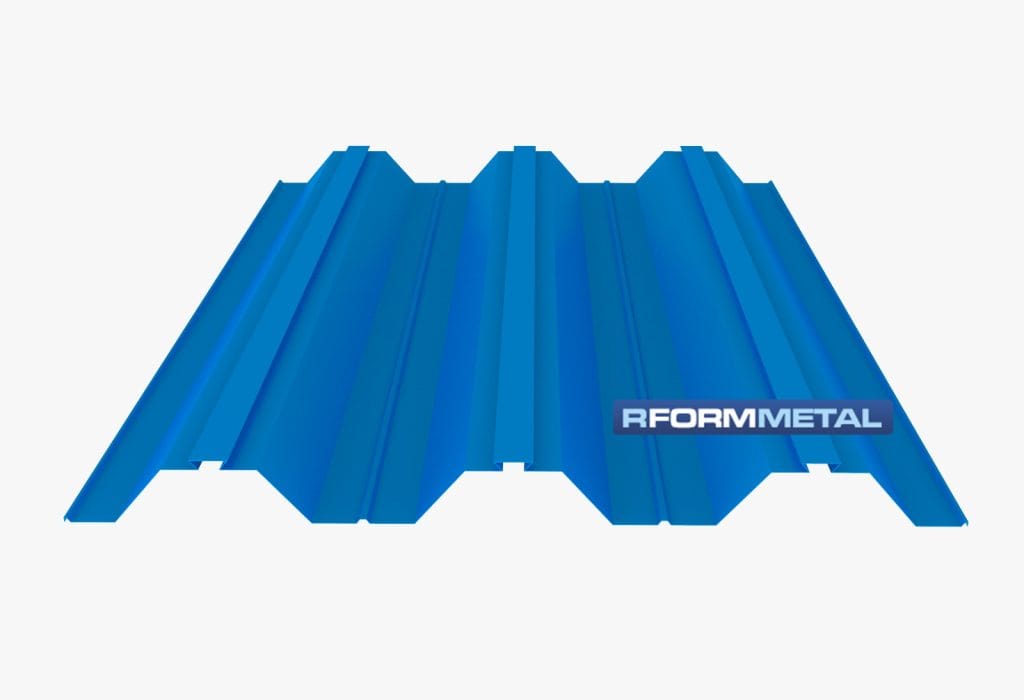

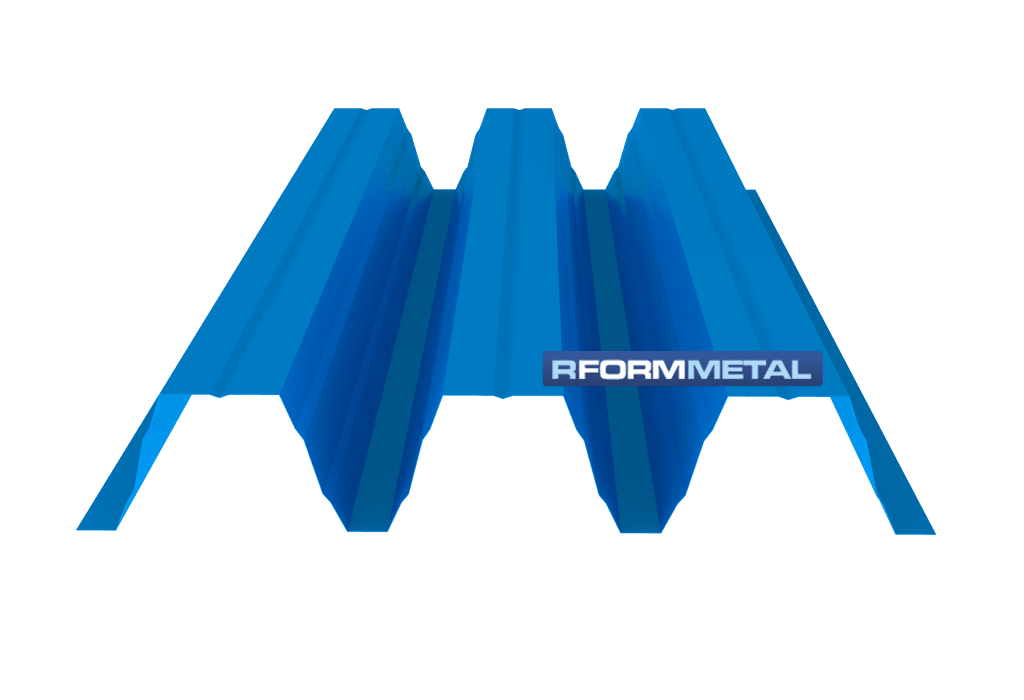

70/915 Form Beton Altı Trapez
70 mm hatve yüksekliği ve hatve üzerindeki kabartma detayı ile beton-çelik bütünlüğü sağlayan; 3.500 mm'ye kadar desteksiz uygulanabilen ağır yük deck trapezi.
Ürün sayfası →
Çatı ve cephe trapezi

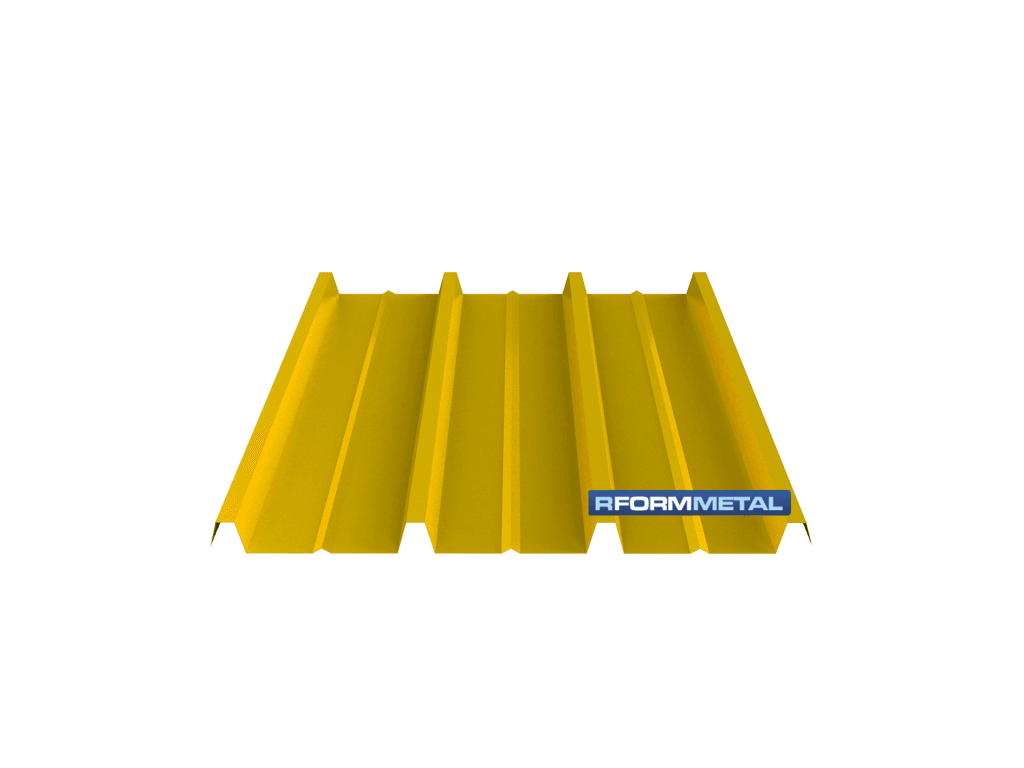

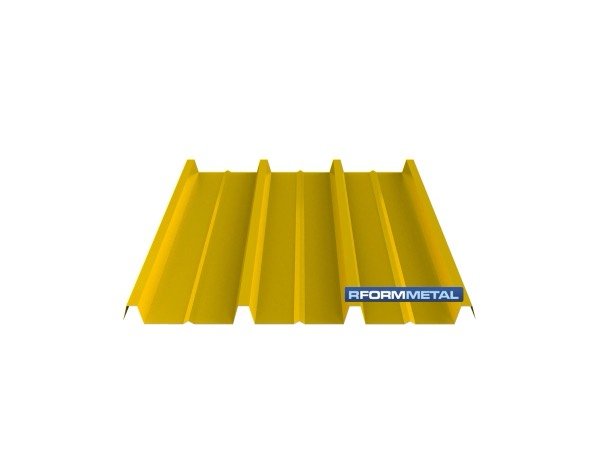

ÇK 90 Form Trapez
900 mm net kaplama eninde, 300 mm hatve aralığı ve geniş alt tablası ile hızlı kaplama sağlayan; çatı ve cephede dekoratif görünüm veren form.
Ürün sayfası →
Ağır yük trapezi

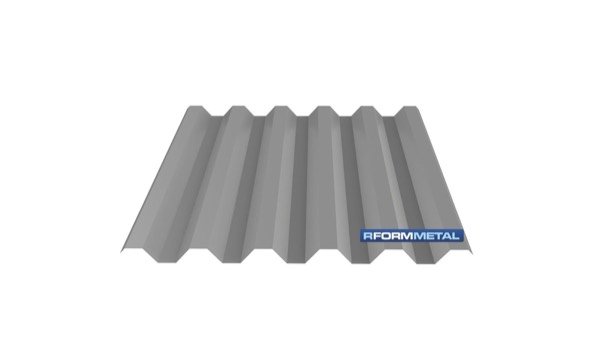

45/900 Form Trapez
45 mm hatve derinliği ve 180 mm hatve aralığı ile geniş açıklıklı, ağır yüke maruz kalan çatı ve cephelerde yüksek dayanım.
Ürün sayfası →
Form galerisi
12 form, gerçek kesitleriyle
Her levha kendi ölçü çiziminden modellendi ve makaralı konveyör üzerinde akıyor. Bir forma tıklayın, ortaya gelsin; ortadakine yeniden tıklayınca ürün sayfası açılır.Okları ya da alttaki listeyi kullanarak form seçin; ortadaki forma dokununca ürün sayfası açılır. Aşağıdan bir form seçin; ürün sayfasında ölçü çizimi, yük tablosu ve renkleri bulunur.
Çatı ve cephe trapezi
27/200 Form Trapez
- Yükseklik
- 27 mm
- Net kaplama
- 1000 mm (800 mm alternatif)
- Hatve aralığı
- 200 mm
Çatıya ve cepheye.
Çelik yapıya sırayla önce oluk, sonra çatı ve cephe levhaları, en son aksesuarlar monte edilir. Kaydırdıkça montaj ilerler.
Kaydırın ↓Saçaktan mahyaya, rüzgârın tersinden
Önce saçak oluğu takılır. Levhalar hatveleri eğim yönünde olacak şekilde aşıklara oturtulur; montaja, hâkim rüzgârın aksi yönündeki uçtan başlanır ve her levhanın kenar hatvesi bir öncekinin son hatvesinin üstüne biner. Cephede levhalar dikey bağlanır. Bu örnekte çatı RAL 5010, cephe RAL 9002.
Montajı projenin uygulama ekibi yapar; biz levhayı ve aksesuarını ölçüsünde üretiriz.
Tepe hattı ve rüzgâr kenarı
Mahya altı dolgu bandı hatve boşluklarını kapatır; mahya kapağı 2 m'lik parçalar hâlinde, 10 cm bindirmeyle eklenir. Çatının yan (rüzgâr) kenarını L kesitli alınlık profili kapatır. Büküm aksesuarlar kaplamayla aynı sac ve renkte üretilir.
Aksesuarlar →Suyu toplayan detaylar
Vidalar EPDM contalı pulla sıkılır; başlıkta kaplama rengiyle aynı boyalı seçenek vardır. Saçak oluğu 3 m'lik parçalar hâlinde, yaklaşık 70 cm arayla askılara oturur; yaklaşık 12 m saçağa bir iniş borusu düşer.
- Oluk parçası 3 m
- Askı aralığı ≈ 70 cm
Ölçüsünde üretim, projenize göre
Fabrika, depo ve endüstriyel yapılar için trapez sac, kenet çatı ve beton altı deck üretimi. Boy listenizi gönderin, teklifimizi hazırlayalım.
Animasyon temsilîdir: montaj ayrıntıları forma ve projeye göre değişir.
Ürün grupları
Hangi sistemi arıyorsunuz?
01
Trapez sac
Çatı ve cephe için sekiz form. Hatve yüksekliği, kaplama eni, malzeme ve boya sistemi seçimi tek sayfada.
Kategoriye gidin → 02Beton altı trapez
Kompozit döşeme sacı: kalıp ve donatı görevini birlikte üstlenir, kat döngüsünü kısaltır.
Kategoriye gidin → 03Kenet çatı sistemleri

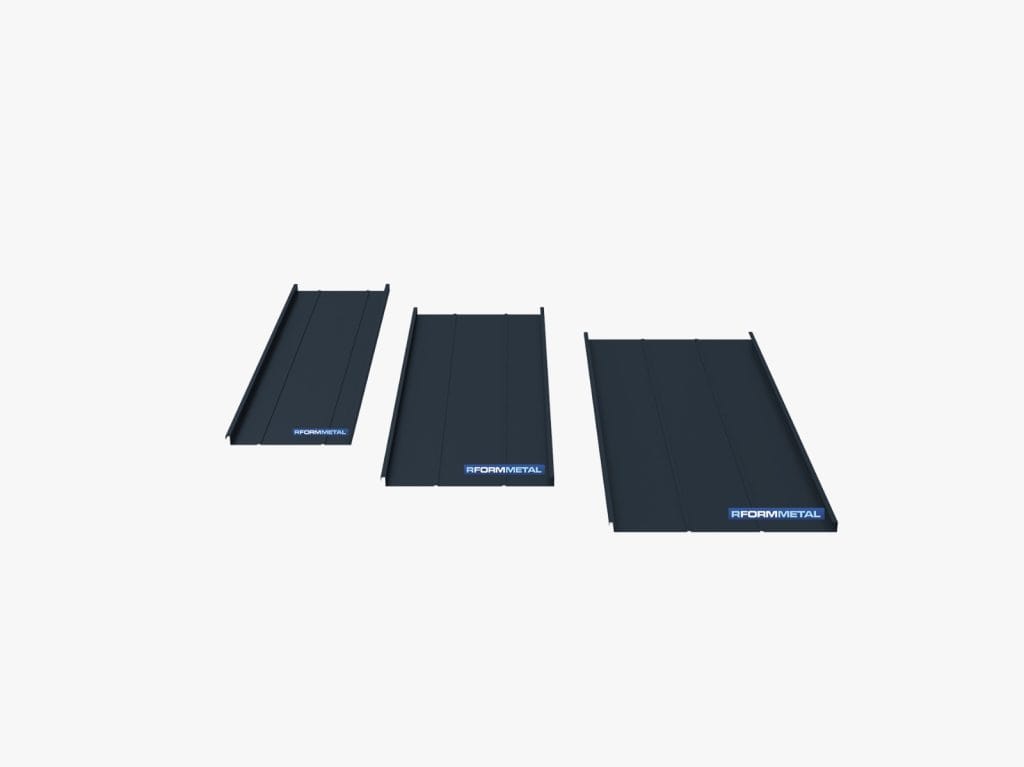

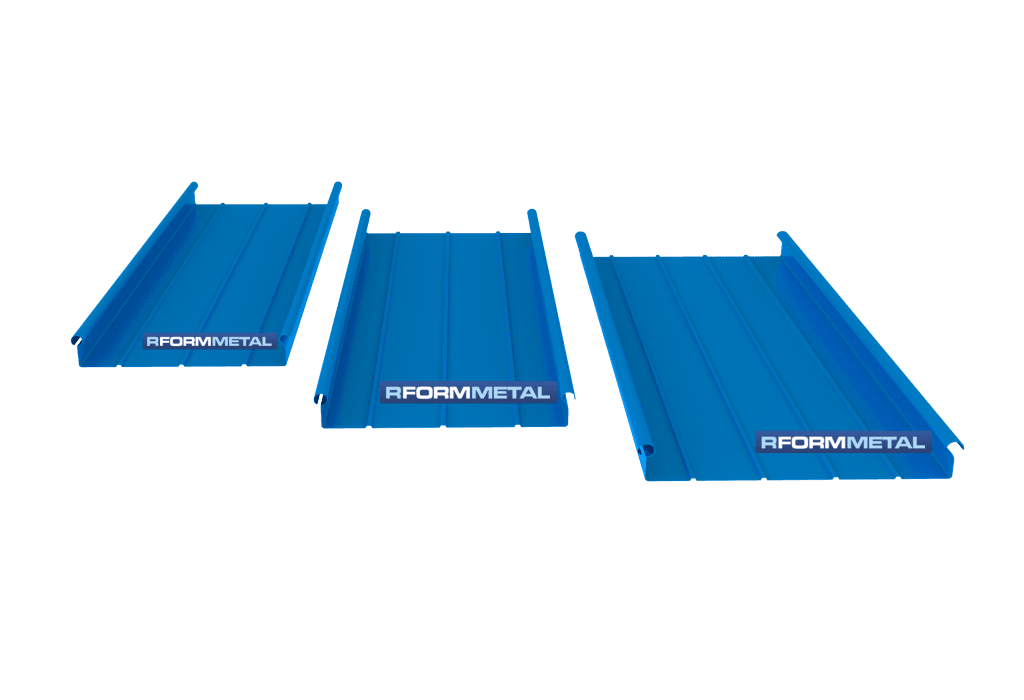

Gizli klipsli, vidasız yüzey. Düşük eğimde çalışır, levha şantiyede yekpare üretilir.
Kategoriye gidin →Yapı tipine göre rehber: depo ve lojistik · fabrika · soğuk hava deposu · tarımsal yapı
Üretim videosu
Hakkımızda
Üretimden sevkiyata tek elden çözüm
Müşterilerin siparişlerini beklentilerine cevap verecek şekilde, zamanında ve istenilen kalitede teslim etmekte, satış sonrasında belirli periyotlarla müşterimize geri dönüş yapmaktayız.
Mesleki bilgilerimizi gelişen teknolojiye uygun olarak güncellemek, sürekli yeni teknolojileri ve yeni ürünleri takip edip onları müşterilerimize sunmak en büyük misyonumuzdur.
Ticari ahlak ve etik değerlere saygılı, müşteri memnuniyetini ilk planda tutan bir işletme olarak; partnerlerimiz tarafından 7 gün 24 saat ulaşılabilen, ürün, teslimat ve uygulama konusunda karşılaşılacak teknik ve ticari sorulara anında cevap verebilecek bilgi ve donanıma sahibiz.
Hakkımızda sayfası →
Renk ve uygulama
Formlar, renkler, örnek görseller

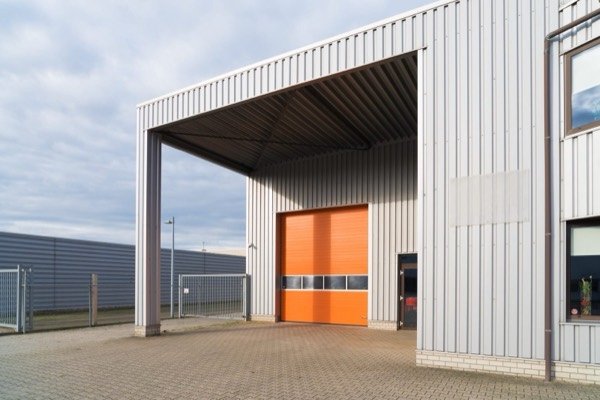

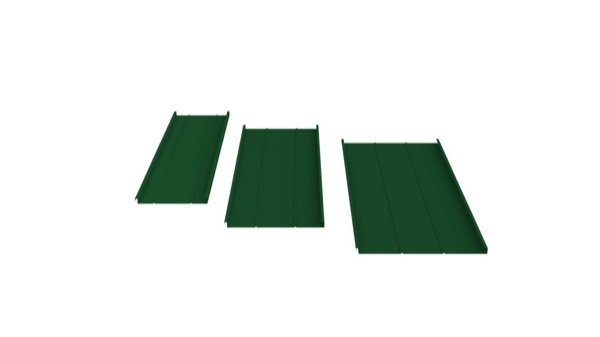

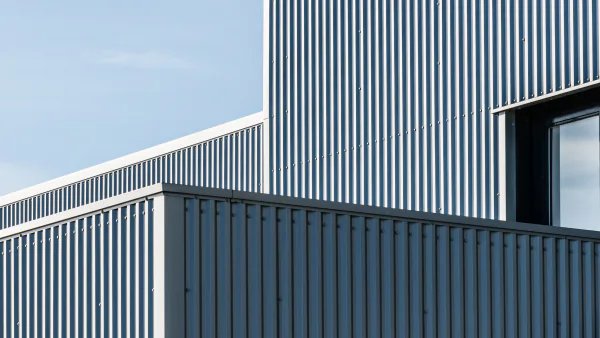

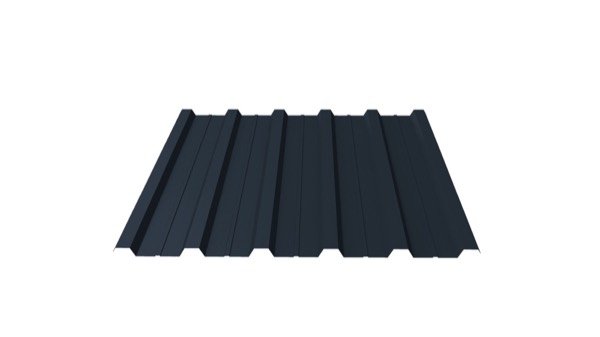

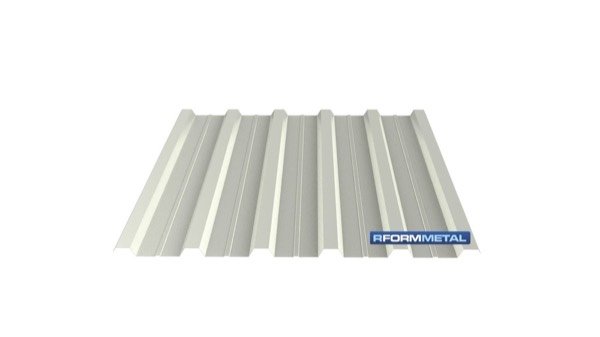

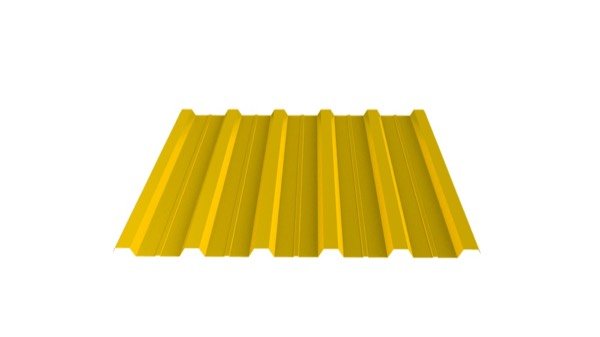

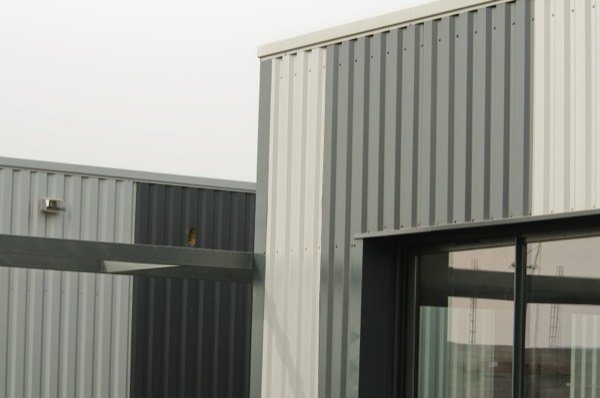

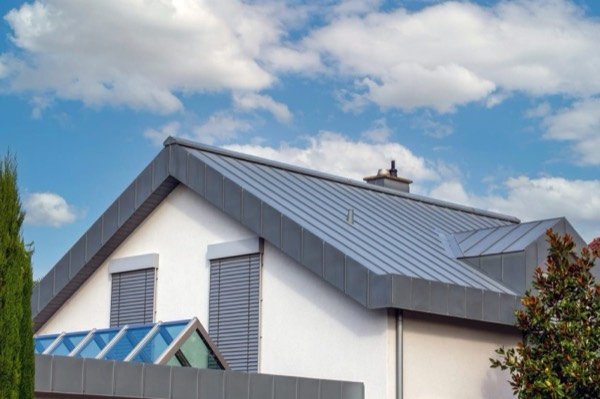

Tüm formlar istenen RAL renginde üretilebilir; yaygın kodlar ve boya sistemleri için RAL renk kartelası sayfasına bakın. Aşağıdaki görseller üretim render'larımızdan ve temsilî uygulama görsellerinden derlenmiştir.
Teknik kaynaklar
Teklif ve şartname dosyanız için
Ölçü, taşıma yükü ve föy bilgilerini teklif isterken ya da şartname hazırlarken doğrudan kullanabilirsiniz.
PDF
Teknik föy ve katalog (PDF)
12 form için tek sayfalık PDF föy ve tüm formları içeren katalog.
Föylere gidin →TabloTrapez sac ölçüleri
Trapez, sinüs ve deck formlarının hatve yüksekliği, net kaplama eni ve kalınlık aralığı tek tabloda.
Tabloyu açın →TabloBeton altı taşıma kapasiteleri
50/980 ve 70/915 için sac kalınlığı ve aşık aralığına göre taşıma yükleri (kg/m²).
Tabloyu açın →TabloAşık aralığı ve kalınlık tablosu
Aşık aralığınıza göre hangi form ve kaç mm sac yeter; ön seçimdir, nihai karar proje statiğiyle verilir.
Tabloyu açın →RehberCephe kaplama sacı
Trapez, sinüs ve kenet formlarının cephedeki görünümü, kaplama eni, malzeme ve RAL renk.
Sayfayı açın →SiparişProje bazlı sipariş
Fabrika, müteahhit, kurum ve mimarlık ofisi projeleri için özel boy, özel renk ve küçük adetli sipariş.
Sayfayı açın →
Teknik bilgiler
Rehberler ve teknik yazılar
Form seçimi, metraj hesabı, galvaniz ve alüminyum sac, sandviç panel modelleri — sahada en çok sorulan konular.
Malzeme rehberi

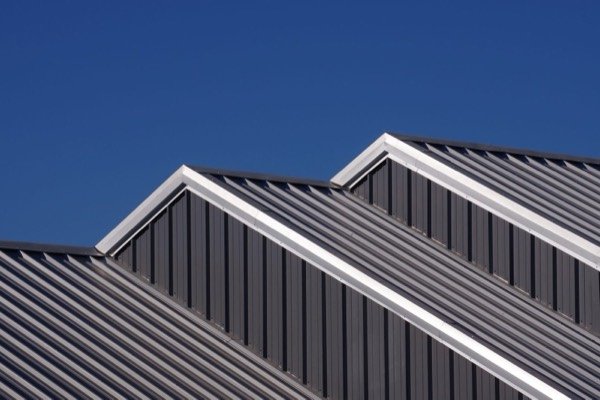

Trapez Sac Kaç Yıl Dayanır? Galvaniz Sac Paslanır mı?
Trapez sacın ömrü tek bir sayı değildir; galvaniz sınıfı, boya sistemi, ortam ve çatı detayları birlikte belirler. Standart değerleriyle nasıl okunur…
Fiyat ve maliyet
Beton Altı Trapez Sac Fiyatı: Kalınlık mı, Kiriş Aralığı mı?
Kompozit döşemede sac fiyatı tek başına karar verdirmez. Sac kalınlığı, kiriş aralığı, geçici destek ve stud çivisi birbirine karşı çalışır; toplam…
Fiyat ve maliyet

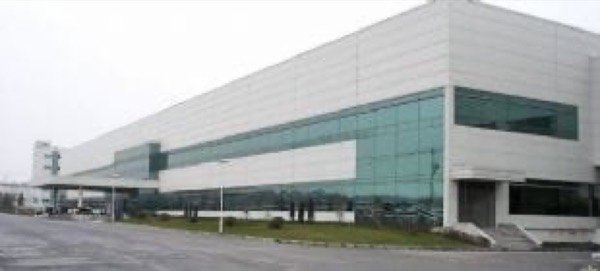

1 Boy Trapez Sac Fiyatı Nasıl Hesaplanır? Levha, m² ve Kapatma Eni
"6 metre trapez sac ne kadar?" sorusunun cevabı bir çarpımdır: boy × net kaplama eni × m² fiyatı. Formlara göre kapatma enleri, levha–metrekare…
