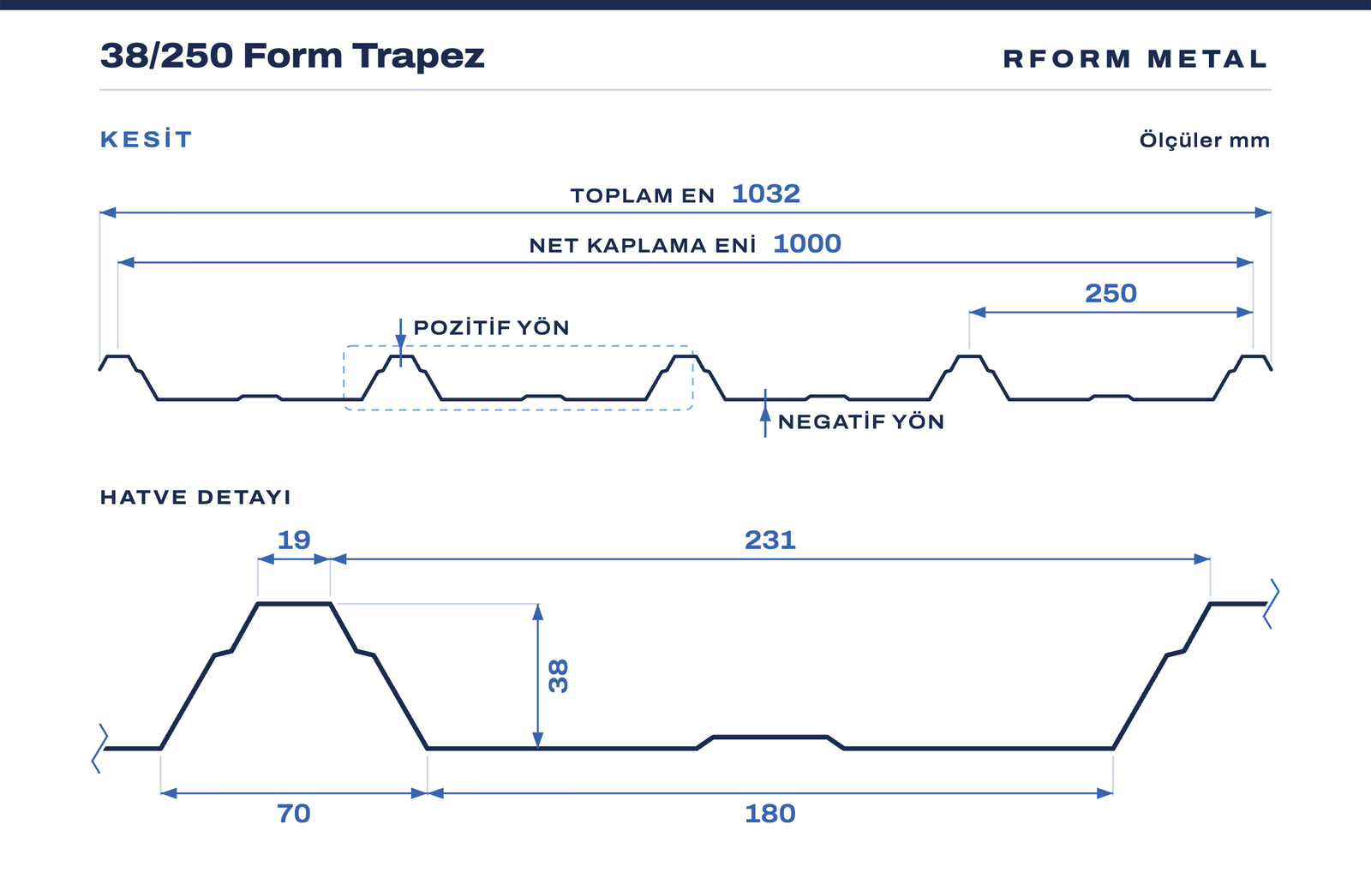

38/250 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B
görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
38/250 Form Trapez nedir, nerede kullanılır?
38/250 formunda boyalı ve boyasız galvanizli sac ya da boyalı ve boyasız alüminyumdan imal edilen tek kat trapezdir. Çatı ve cephe kaplamalarında uygulanabilir. 5 hatvelidir. 1000 mm net uygulama genişliğine sahiptir.
38/250 form trapez 0,50 ila 1,00 mm metal kalınlıkları aralıklarda üretilmekte olup, taşınabilir her boyda üretilmektedir. İstenilen Ral renklerinde polyester, PVDF plastisol ve poliüretan boyalı olarak üretilmektedir.
01
1000 mm net kaplama
Geniş kaplama eni sayesinde m² başına daha az parça, daha hızlı montaj.
02
Çatı yenileme
Mevcut çatıların üzerine uygulanarak yenileme projelerinde kullanılır.
03
Ekonomik yenileme
Mevcut kaplamanın tamamını sökmeden yapılan uygulama, yenileme maliyetini düşürür.
04
Geniş boya seçeneği
Polyester, PVDF, plastisol ve poliüretan boyalı üretim, istenen RAL renginde.
05
Çatı ve cephe
Hem çatı hem cephe kaplamasında uygulanabilir.
06
Alüminyum seçeneği
Boyalı/boyasız galvanizli sac ya da boyalı/boyasız alüminyumdan imalat.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
38/250 Form Trapez — taşıma yükleri (kg/m²)
Tablo: 38/1000 — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
38/250 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
75 cm
100 cm
125 cm
150 cm
175 cm
200 cm
225 cm
250 cm
280 cm
300 cm
0,50 mm
321
277
237
200
168
139
114
92
72
–
0,60 mm
377
325
279
236
198
164
134
109
84
71
0,70 mm
442
382
328
278
233
194
158
128
97
82
0,80 mm
519
449
386
328
276
229
187
150
113
94
0,90 mm
608
528
454
386
325
270
220
176
131
109
1,00 mm
714
620
534
455
384
319
260
207
153
125
1,20 mm
837
728
628
536
453
377
307
243
177
144
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.

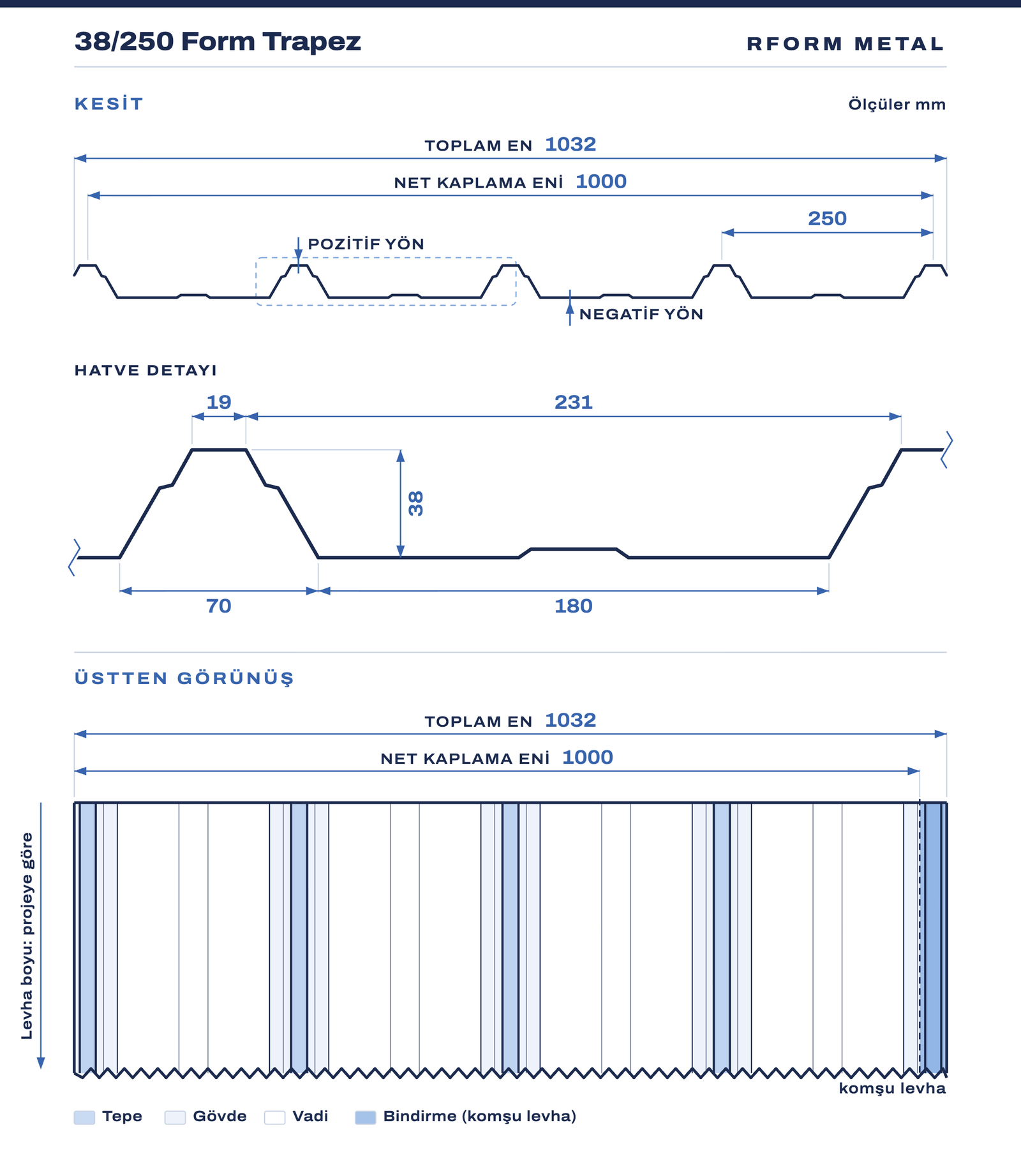

Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
38/250 Form Trapez hakkında merak edilenler
38/250 Form Trapez hangi sac kalınlıklarında üretiliyor?
38/250 Form Trapez 0,50 – 1,00 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
