Cephede yük çatıya göre daha küçüktür ve form çoğunlukla görünüme göre seçilir. Aşağıda trapez, sinüs ve kenet formlarının hatve (hadve) yüksekliği, net kaplama eni ve sac kalınlığı yan yana; ardından uygulama yönü, malzeme, boya sistemi ve cephe aksesuarları.
Ölçüler her formun ürün sayfasındaki künyeden alınmıştır; görünüm notları o sayfaların cepheyle ilgili anlatımının kısaltılmış hâlidir. Formun adına tıklayarak ölçü çizimine ve yük tablosuna ulaşabilirsiniz.
| Form | Hatve / dalga yüksekliği | Aralık | Net kaplama eni | Sac kalınlığı | Görünüm notu |
|---|---|---|---|---|---|
| 18/1000 Sinüs Oluklu Trapez | 18 mm | 76 mm | 1025 mm | 0,50 – 1,00 mm | Cephede yatay uygulandığında yumuşak gölge verir: 18 mm dalga yüksekliği sert gölge çizgileri yerine yumuşak bir yüzey dokusu oluşturur. Birden fazla renkli panel olarak da monte edilebilir. |
| 27/200 Form Trapez | 27 mm | 200 mm | 1000 mm (800 mm alternatif) | 0,50 – 1,20 mm | Yalıtım gerekmeyen çatı ve cephelerde tek kat kaplama; 1000 mm ya da 800 mm net kaplama eni. Kavisli cephede eğrisel form verilebilir. |
| 38/151 Form Trapez | 38 mm | 151 mm | 906 mm | 0,50 – 1,20 mm | Çatı kadar cephede de tercih edilen dengeli hatve görünümü; hatve gölgesi cephede temiz ve dengeli bir görünüm verir. |
| 38/250 Form Trapez | 38 mm | 250 mm | 1000 mm | 0,50 – 1,00 mm | Çatı ve cephede yaygın kullanılan tek kat trapez; 1000 mm net kaplama eni sayesinde m² başına daha az parça. |
| 45/900 Form Trapez | 45 mm | 180 mm | 900 mm | 0,50 – 1,20 mm | Derin hatve gölgesiyle endüstriyel binalarda tercih edilen cephe görünümü; güçlü gölge çizgileri. |
| 55/900 Form Trapez | 55 mm | 225 mm | 900 mm | 0,50 – 1,20 mm | Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir; güçlü gölge çizgisiyle endüstriyel görünüm. Kavis verilebilir. |
| ÇK 90 Form Trapez | 55 mm | 300 mm | 900 mm | 0,50 – 1,20 mm | 300 mm hatve aralığıyla temiz, sakin bir yüzey; cephede dekoratif görünüm. Kavis verilebilir. |
| Standart Kenetli Metal | 25 mm | — | 320 mm / 420 mm / 520 mm | — | Gizli klips; görünen vida deliği yoktur. Yekpare boy üretildiği için ek yerlerinden su ve ışık sızıntısı oluşmaz. |
| Kilit Geçme Kenetli Metal | 65 mm (tava kotu 64 ± 1 mm) | — | 400 +5 mm / 434 +5 mm / 500 +5 mm | — | Gizli klipsle kilit geçer; tava üzerinde rijitlik için stiffener nervürleri bulunur. 400, 434 ve 500 mm kaplama enleri mimari bölümlemeye imkân verir. Ürün sayfasında çatı sistemi olarak anlatılır. |
Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.
Kenet levhalarında aralık sütunu uygulanmaz. Kenet sayfalarında sac kalınlığı künyede yer almaz; sayfalar teklifte tava eni, kalınlık ve klips tipinin birlikte yazılmasını ister. 18/1000 sinüs için ürün sayfası, değerlerin ölçü çiziminden alındığını ve sipariş öncesi form ve en teyidi alınmasını belirtir. Kilit geçme kenet sayfası sistemi çatı için anlatır; cephede kullanılacaksa teklif aşamasında yazılı olarak teyit edin.
18 mm dalga yüksekliği ve 76 mm dalga aralığı ile cephede yatay uygulandığında yumuşak gölge veren, en estetik formlardan biri.
27 mm hatve yüksekliği, 1000 mm veya 800 mm net kaplama eni seçenekleriyle yalıtım gerekmeyen çatı ve cephelerde en ekonomik tek kat kaplama.
906 mm net kaplama eninde 7 hatveli, kullanılan metale göre en efektif taşıma değerlerini veren klasik form. Sektörde “Nasaş trapez” olarak da bilinir.
1000 mm net kaplama eni ile hızlı kaplama sağlayan, çatı ve cephede yaygın olarak kullanılan tek kat trapez.
45 mm hatve derinliği ve 180 mm hatve aralığı ile geniş açıklıklı, ağır yüke maruz kalan çatı ve cephelerde yüksek dayanım.
55 mm hatve derinliği ile geniş açıklıklı çatılarda yüksek taşıma değerleri veren, rüzgâr ve kar yüküne üstün direnç gösteren form.
900 mm net kaplama eninde, 300 mm hatve aralığı ve geniş alt tablası ile hızlı kaplama sağlayan; çatı ve cephede dekoratif görünüm veren form.
Gizli klipslerle sabitlenen, kenarları dikiş robotu ile kenetlenen; yekpare boy üretim sayesinde ek yerinden su ve ışık sızdırmayan çatı/cephe kaplaması.
65 mm kenet yüksekliği ile %100 su izolasyonu sağlayan; havalimanı, stadyum ve kongre merkezi gibi prestij yapılarda tercih edilen trend çatı sistemi.
Ürün sayfaları aynı formun hem çatıda hem cephede uygulanabildiğini, cephede yatay ya da düşey uygulamanın hatve gölgesinin yönünü değiştirerek farklı bir görünüm verdiğini belirtir.
18/1000 sinüs form, cephede yatay kullanıldığında diğer trapez formlarına göre daha şık bir görüntü verir. 18 mm dalga yüksekliği sert gölge çizgileri yerine yumuşak bir yüzey dokusu oluşturur. Çok renkli cephe kurgularında sinüs formu daha esnektir.
Dar hatveli formlar yatay uygulandığında ince ve sık bir gölge çizgisi verir. Düşey uygulamada gölgenin yönü değişir.
Yüksek hatveli formlar belirgin ve derin bir doku verir; 45/900 ve 55/900 güçlü gölge çizgileriyle endüstriyel bir görünüm oluşturur.
Kavisli cephe için 27/200, 55/900 ve ÇK 90 ürün sayfaları eğrisel form verilebildiğini belirtir.
Cephe sacı galvanizli, boyalı galvanizli, alüminyum ya da aluzinc kaplı sacdan üretilir. Hangi formun hangi metalle üretildiği her ürün sayfasının künyesinde yazar.
| Malzeme | Ürün sayfalarındaki açıklama |
|---|---|
| Boyalı galvanizli sac | İstenilen RAL renklerinde, dış hava koşullarına dayanıklı kalıcı renk. |
| Galvanizli sac | Boyasız, korozyona dayanıklı ekonomik çözüm. |
| Boyalı / gofrajlı alüminyum | Hafiflik ve korozyon direncinin önemli olduğu projeler için. |
| Aluzinc kaplı sac | Yüksek korozyon direnci gereken agresif ortamlar için. |
Alüminyumun ısıl genleşmesi çeliğin yaklaşık iki katıdır; uzun levhalarda genleşme payı ve bağlantı detayı ayrıca çözülmelidir. Korozyon direnci, taşıma kapasitesi ve ömür sonu değeri gibi öteki farklar Galvanizli sac mı, alüminyum mu? yazısında karşılaştırılıyor.
Renk kodu görünümü belirler; kaç yıl o görünümde kalacağını belirleyen boya sistemidir. Aşağıdaki karşılaştırma RAL renk kartelası sayfasındaki tablonun aynısıdır.
| Sistem | Tipik film | Renk haslığı | Nerede |
|---|---|---|---|
| Polyester (SP) | 25 µm | Orta | İç mekân, normal atmosferli çatı ve cephe |
| PVDF (PVF2) | 25-35 µm | Yüksek | Deniz kenarı, yüksek UV, doygun ve koyu renkler |
| Plastisol | 100-200 µm | Orta | Mekanik zorlanan yüzeyler, tarımsal yapı |
Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.
Doygun kırmızı, mavi ve yeşil tonlarında PVDF ile polyester arasındaki fark birkaç yıl içinde gözle görünür hale gelir. Açık gri ve kırık beyazlarda ise polyester çoğu projede yeterlidir. Ürün sayfaları ayrıca PVC ve poliüretan boya sistemlerinden söz eder.
Tüm RAL renklerinde üretim yapılır; RAL kartelasında 29 yaygın kod yer alır, katalog dışı kodlar özel siparişle üretilir. Renk kararı ekrandan değil, fiziki kartela ya da sac numunesi üzerinden verilmelidir; talep ederseniz gönderiyoruz.
Levhalar taşınabilir her boyda, projedeki boy listesine göre kesilir. Aynı RAL kodu farklı üretim partilerinde çok küçük tonlama farkları gösterebilir; görsel olarak bitişik duracak cephe yüzeylerini ve aksesuarı tek seferde sipariş etmek bu riski azaltır.
Sacdan bükülen parçaların hepsi kaplamayla aynı sactan, aynı RAL renginde ve aynı partide üretilir; böylece ton farkı oluşmaz. Aşağıdaki görseller parçaların 3B modellerinden üretilmiş örnek görünümlerdir.

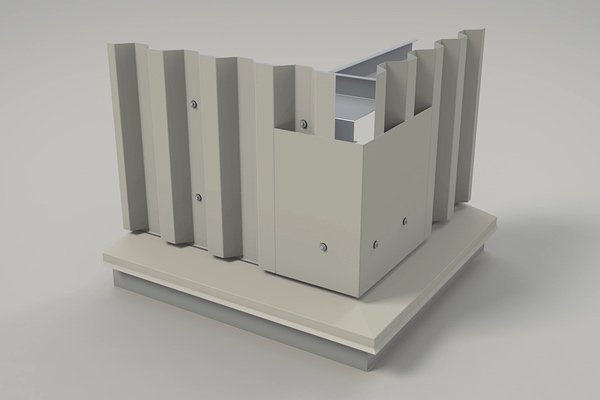

Cephe kaplamasının dış köşesini kapatır; iki cephenin levha uçlarını örter.

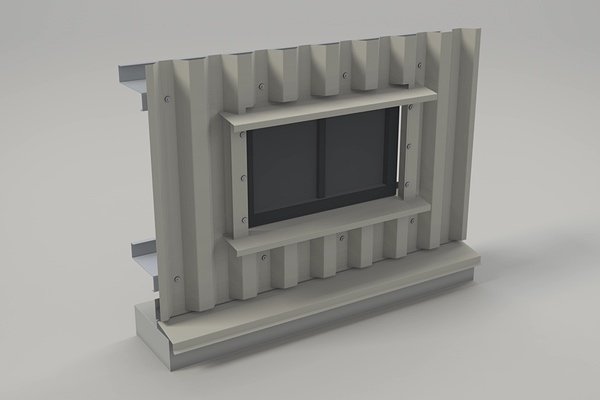

Açıklıkların üst (damlalık), yan (söve) ve alt (denizlik) kenarlarını kapatır; levha kesim uçlarını gizler.

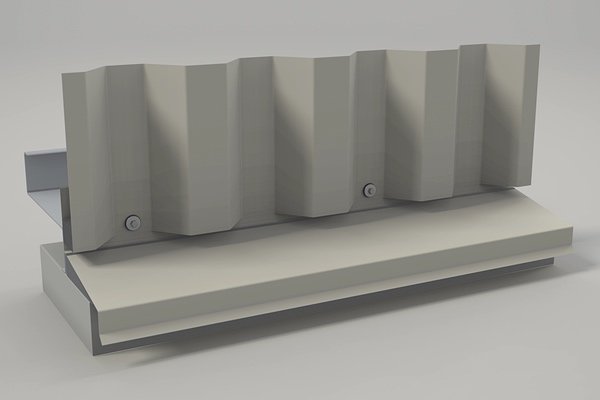

Cephe levhasının alt ucunda, kaide üstünde durur; suyu duvardan uzağa atar.

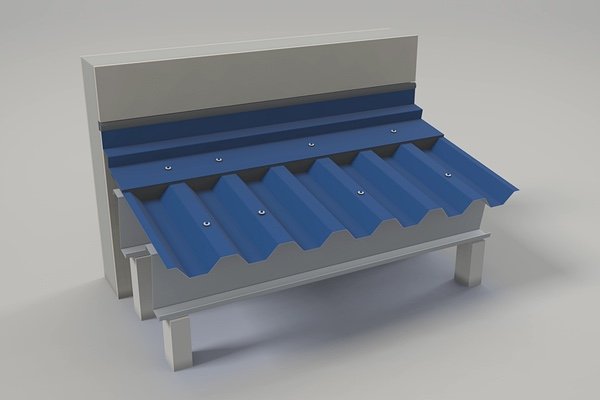

Kaplamanın duvara dayandığı kenarı kapatır; Z kesiti suyu duvardan uzak tutar.

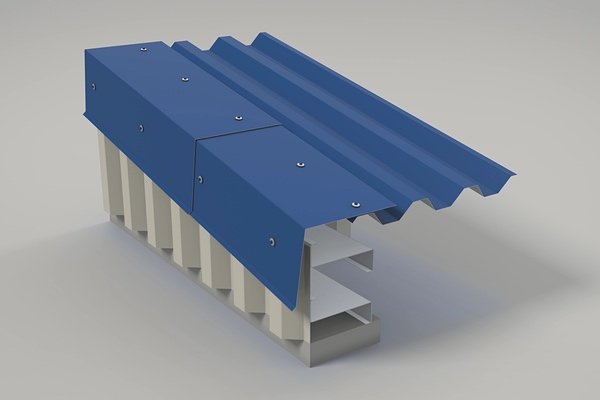

Çatının yan (rüzgâr) kenarını kapatır; son levha ile cephe arasında kullanılır.

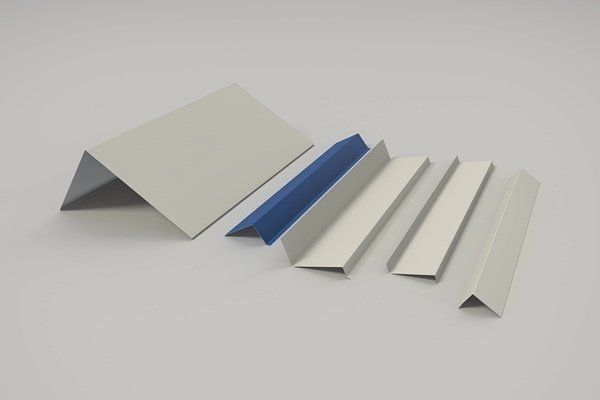

Köşe, saçak ve açıklıklar her binada farklıdır; parçanın kesiti ve açınımı projenin detay çiziminden çıkarılır. Kaplamayla aynı sactan ve aynı renkte bükülür.
Bağlantı düzeni ve rüzgâr emmesi projenin statik hesabıyla belirlenir. Ürün sayfalarındaki yük tabloları aşık aralığına göre okunan taşıma yükü tablolarıdır; cephedeki rüzgâr emmesini ve bağlantı düzenini göstermez, ön seçim içindir ve nihai karar proje statiğiyle verilir. Contalı çatı vidası çatıda hatve tepesinden, cephede hatve tabanından uygulanır.
Montajı projenin uygulama ekibi yapar; biz levhayı ve aksesuarını ölçüsünde üretiriz.
Formların tüm ölçüleri ve teknik föy ayrı sayfalarda; her formun kendi sayfasında ölçü çizimi ve yük tablosu bulunur.
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
