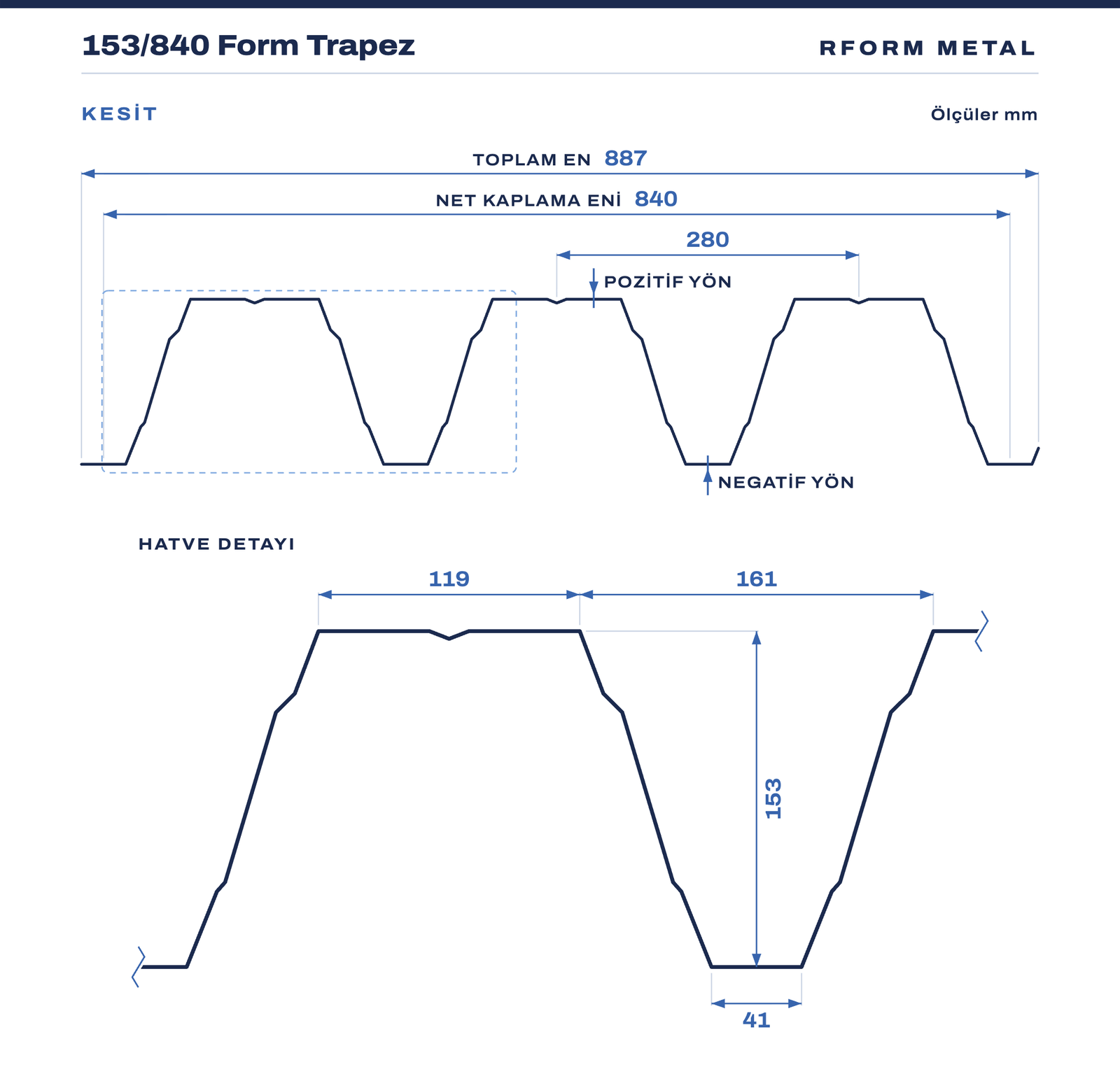

153/840 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B

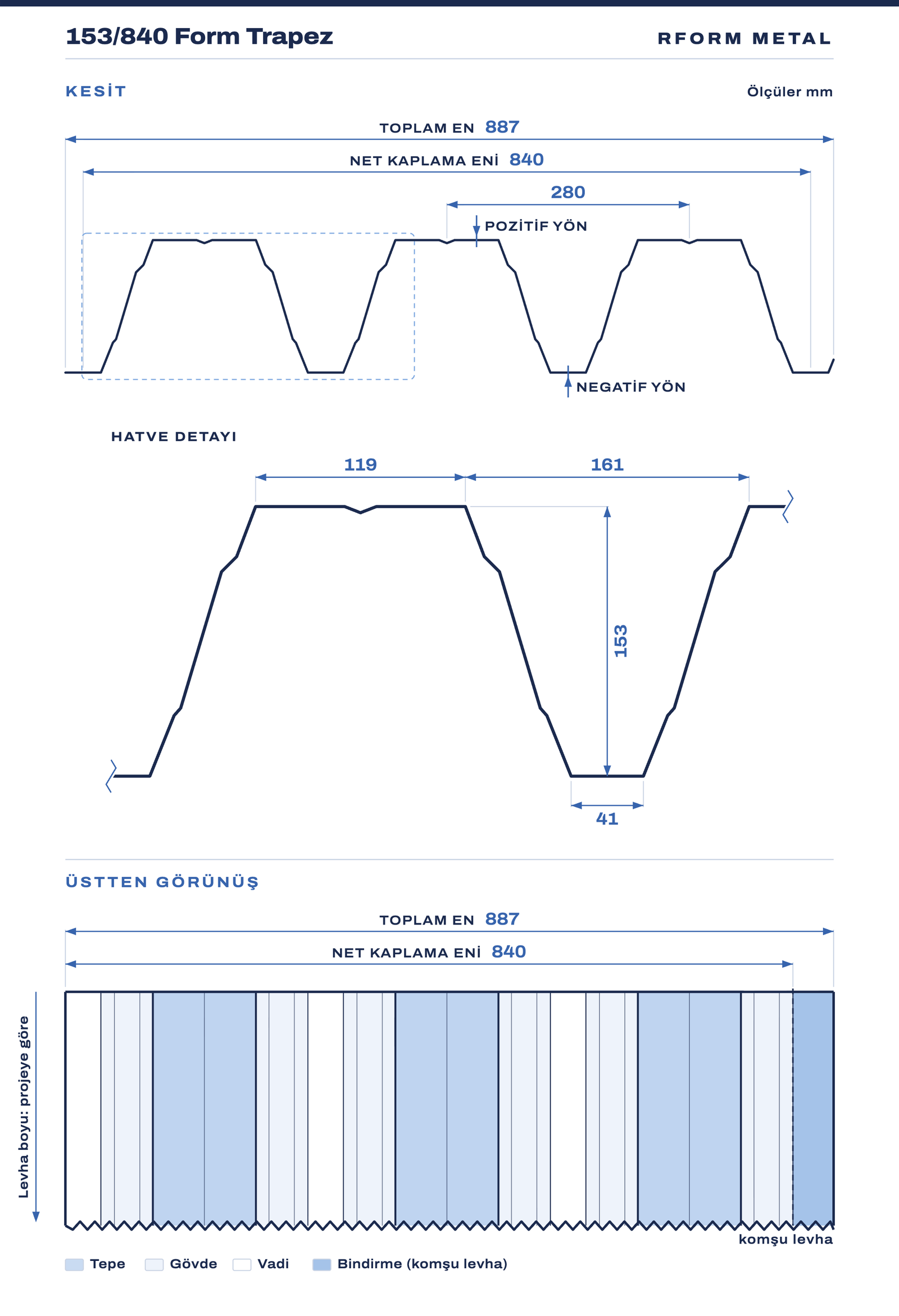

görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
153/840 Form Trapez nedir, nerede kullanılır?
153 mm hatve yüksekliğine sahip 153/840 form trapez istenilen Ral renklerinde boyalı galvaniz sac veya galvaniz sacdan üretilen tek kat trapezdir. Özel üretim kapsamında olan bu form, çatının yanı sıra betonarme altı kalıp olarak da kullanılmaktadır.
153/840 form trapez yüksek hatve özelliğinden dolayı ekstra taşıyıcılı özelliğine sahip olup, çelik çatılarda makastan makasa iki açıklığı geçebildiği için, çatı konstrüksiyonunda gerekli olan aşık gereksinimi ortadan kaldırır, bağlantı detaylarında ve işçilikte de önemli avantajlar sağlar.
153/840 form trapez çelik konstrüksiyon uygulamalarının yaygınlaştığı endüstriyel yapılarda çatıda 10 metre ‘ye kadar mesnetsiz açıklık geçebilen, derin hatveli, galvanizli saç profiller kullanarak aşıklar ortadan kaldırılabilmekte ve tavanda da dekoratif bir görüntü elde edilebilmektedir.
153/840 form trapez çatı makası üzerine uygulanabilmesi sayesinde aşık ihtiyacı ortadan kalktığı için, ekonomik olarak da avantaj sağlar.
Hatveler üzerine uygulanacak perforasyon işlemi sayesinde, özellikle gürültülü tesislerde akustik performans sağlar.
01
Aşıksız çatı
Makastan makasa iki açıklığı geçebildiği için çatı konstrüksiyonundaki aşık ihtiyacını ortadan kaldırır.
02
10 m mesnetsiz açıklık
Derin hatve sayesinde çelik yapılarda 10 metreye kadar mesnetsiz açıklık geçilebilir.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
153/840 Form Trapez — taşıma yükleri (kg/m²)
Tablo: 153/280 — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
153/840 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
425 cm
450 cm
475 cm
500 cm
525 cm
550 cm
575 cm
600 cm
625 cm
650 cm
675 cm
0,60 mm
232
213
194
175
161
154
159* (kaynak tabloda tutarsız değer)
162* (kaynak tabloda tutarsız değer)
157* (kaynak tabloda tutarsız değer)
141
125
0,70 mm
287
264
245
226
212
203
194
186
173
155
138
0,80 mm
341
315
296
278
263
251
229
209
190
169
150
0,90 mm
396
366
347
329
314
300
264
232
206
183
163
1,00 mm
505
476
451
428
397
345
302
265
235
209
187
1,20 mm
814
768
675
578
500
434
380
334
296
263
236
1,50 mm
981
927
814
698
603
524
459
404
358
318
283
* Kaynak tabloda açıklık büyürken artan değer. Hesaplama aracı bu hücre yerine daha büyük açıklığın değerini kullanır; bu açıklık için bizimle görüşün.
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
153/840 Form Trapez hakkında merak edilenler
153/840 Form Trapez hangi sac kalınlıklarında üretiliyor?
153/840 Form Trapez 0,60 – 1,50 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
