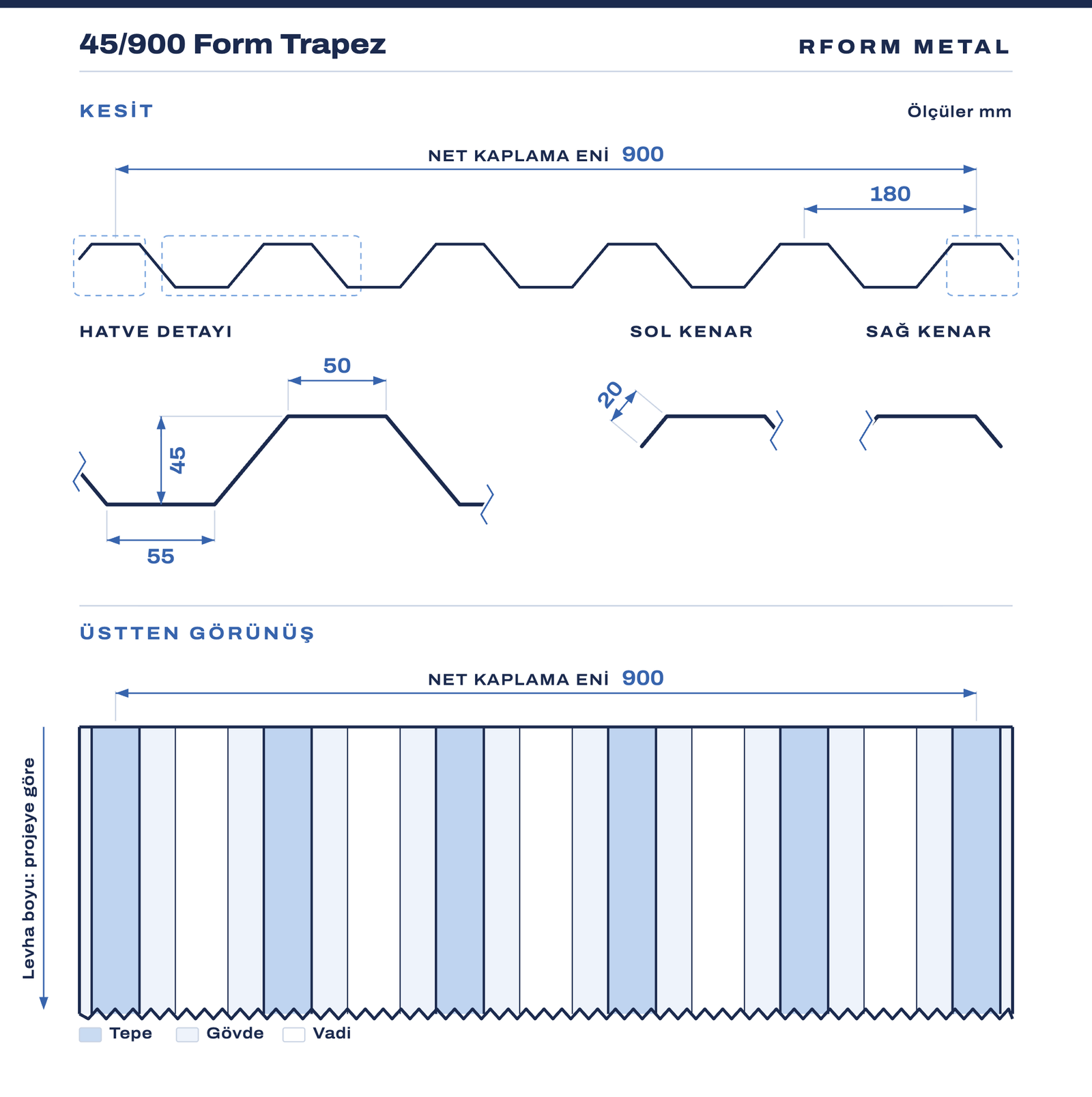

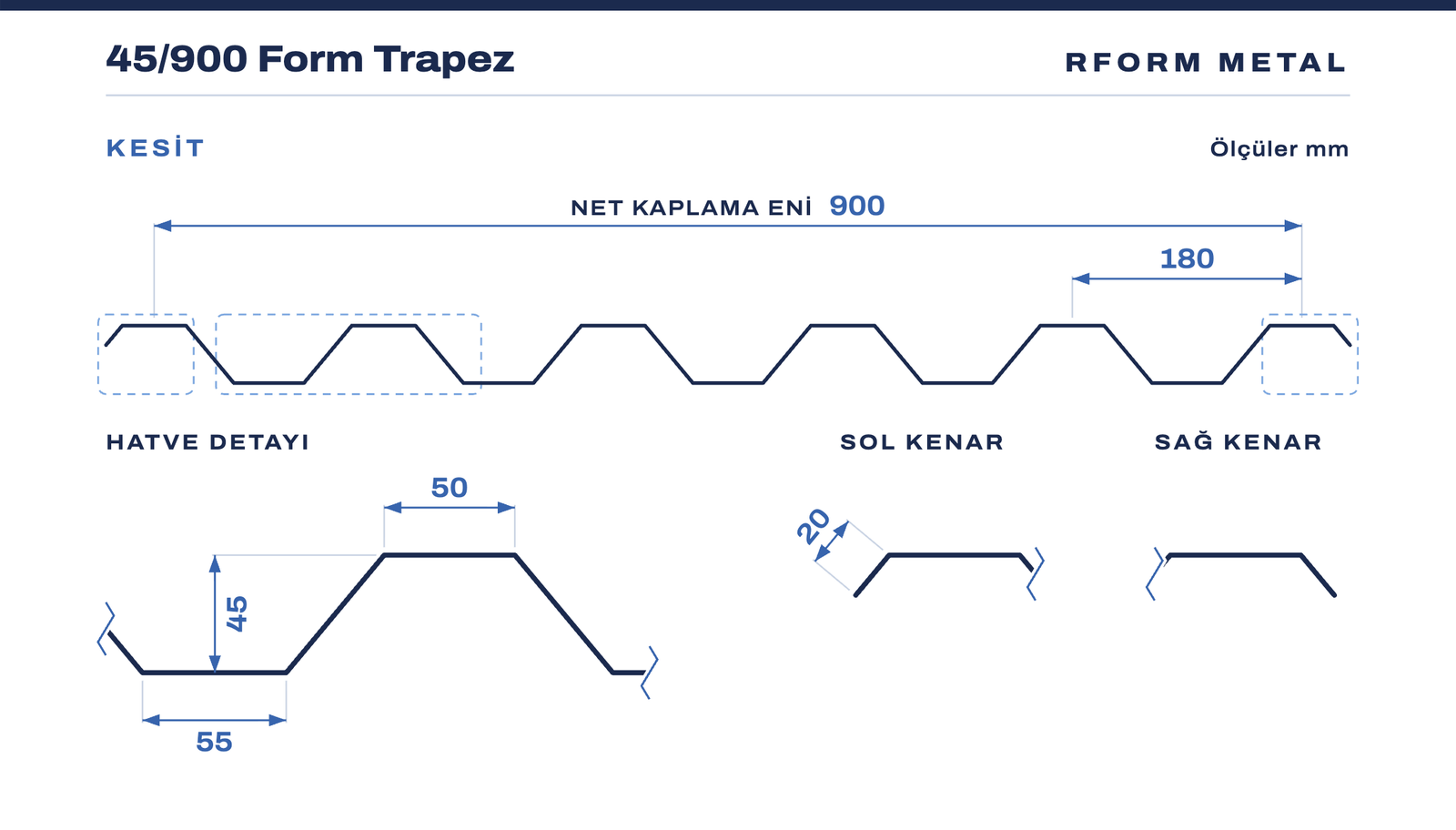

45/900 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B
görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm

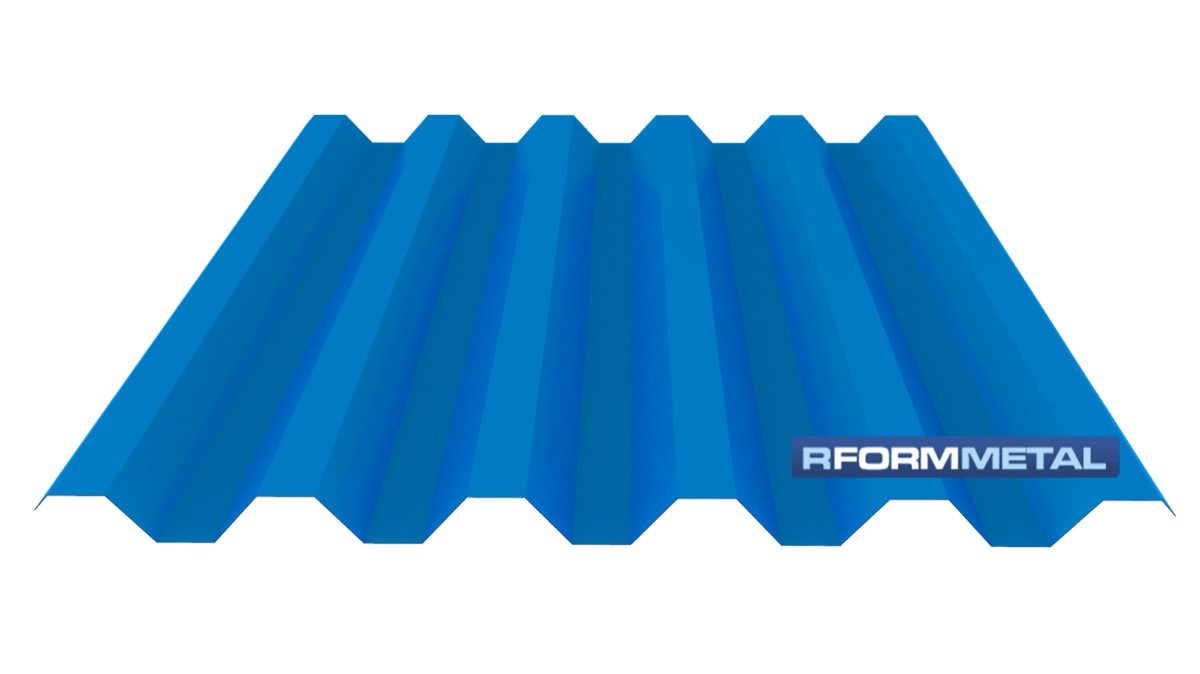

RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış

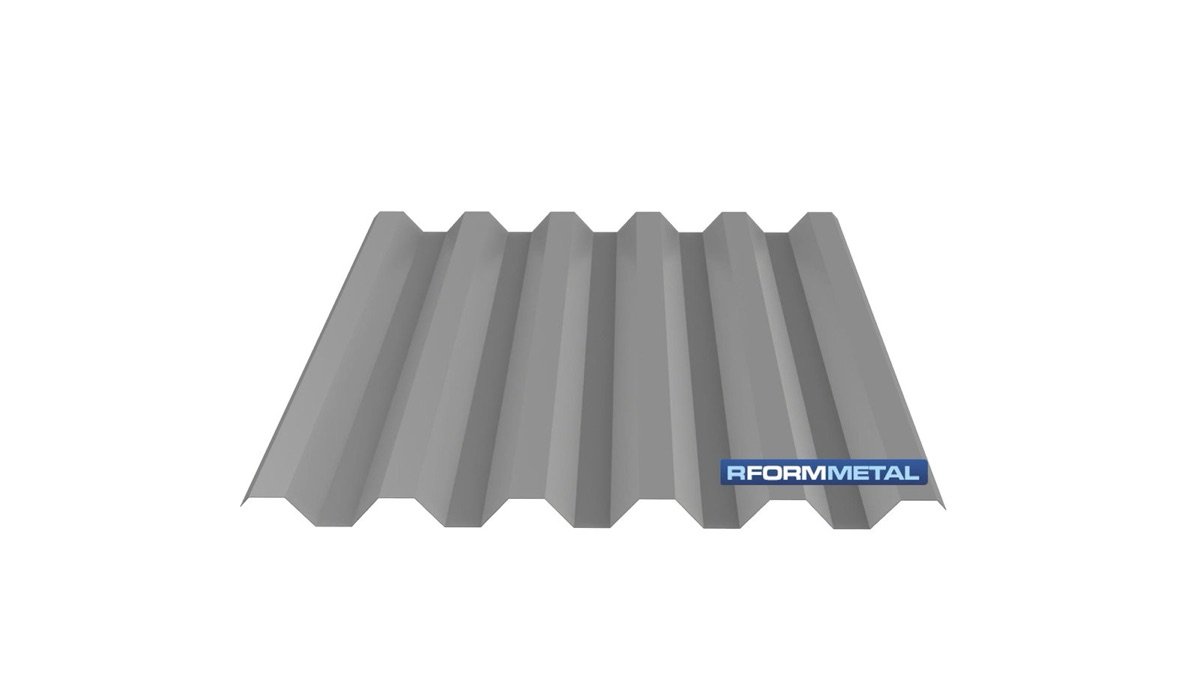

45/900 Form Trapez nedir, nerede kullanılır?
45/900 form trapez 45 mm hatve derinliği, 180 mm hatve aralıklarında 900 mm net kaplama enine sahiptir. 45/900 form trapezler 0,50 ila 1,20 mm metal kalınlıklarında istenilen ral renklerinde boyalı alüminyum, boyasız galvanizli sac ve alüminyum metallerinden üretilmektedir.
45/900 Formu, yüksek dayanımıyla geniş açıklıklı ve ağır yüke maruz kalan kaplama sistemleri için optimum çözümleri sunmak üzere tasarlanmıştır.
45/900 form trapez dekoratif görüntüsünden dolayı cephe kaplamaları için, endüstriyel binalarda çok tercih edilen bir form olduğu gibi sosyal amaçlı kullanılan yapılarda, depo ve antrepolarda çok tercih edilen bir trapez formudur.
01
Yüksek dayanım
Geniş açıklıklı ve ağır yüke maruz kalan kaplama sistemleri için optimize edilmiş form.
02
Membran çatı
Ağır endüstriyel cephe ve membran çatı uygulamalarında taşıyıcı yüzey olarak kullanılır.
03
Dekoratif cephe
Derin hatve gölgesi ile endüstriyel binalarda tercih edilen cephe görünümü.
04
1,20 mm'ye kadar
0,50 – 1,20 mm kalınlık aralığında üretim imkânı.
05
Alüminyum seçeneği
İstenen RAL renklerinde boyalı alüminyum ve galvanizli sac alternatifleri.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
45/900 Form Trapez — taşıma yükleri (kg/m²)
Tablo: DK90 / 45-900 — Çatı, çok açıklıklı aşık aralığı (L/200)
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m² taşınan yayılı yük).
45/900 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
100 cm
150 cm
200 cm
250 cm
300 cm
350 cm
400 cm
0,50 mm
737
328
184
118
70
44
30
0,60 mm
946
420
236
151
92
58
39
0,70 mm
1170
520
293
187
116
73
49
0,80 mm
1408
626
352
225
141
89
59
0,90 mm
1659
737
415
265
167
105
70
1,00 mm
1919
853
480
307
192
121
81
1,20 mm
2462
1094
615
394
234
147
99
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
45/900 Form Trapez hakkında merak edilenler
45/900 Form Trapez hangi sac kalınlıklarında üretiliyor?
45/900 Form Trapez 0,50 – 1,20 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
