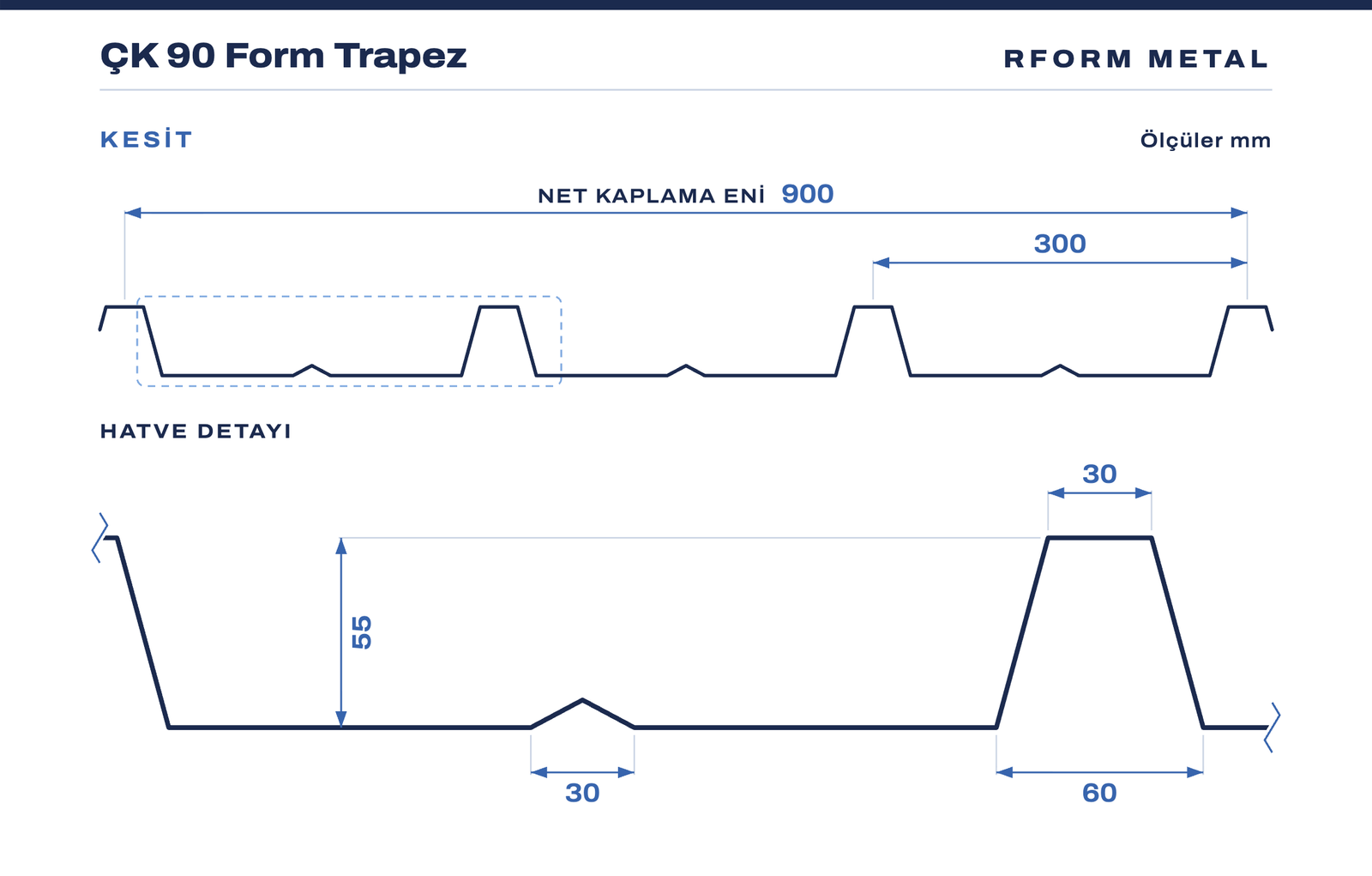

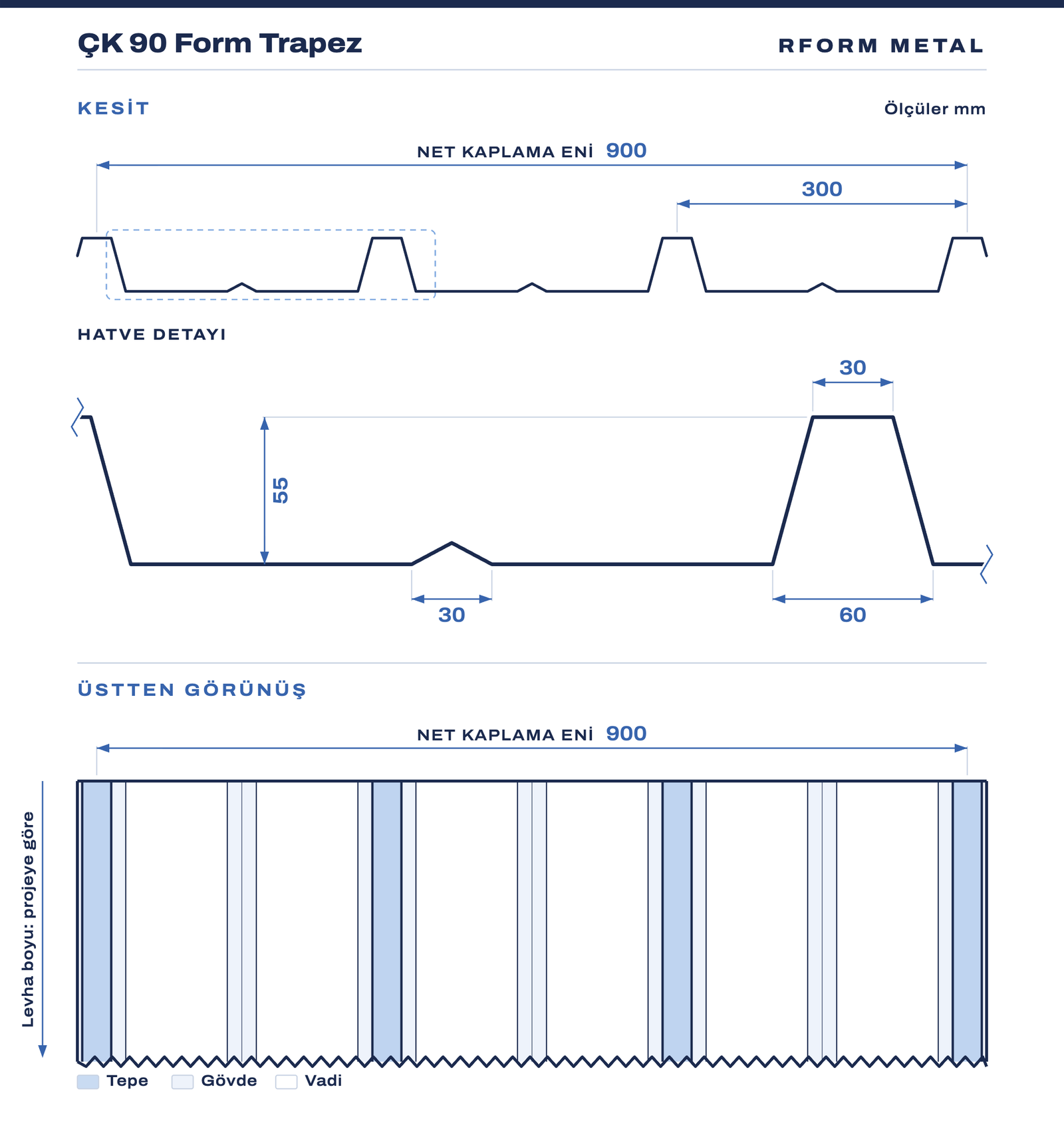

ÇK 90 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B
görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
ÇK 90 Form Trapez nedir, nerede kullanılır?

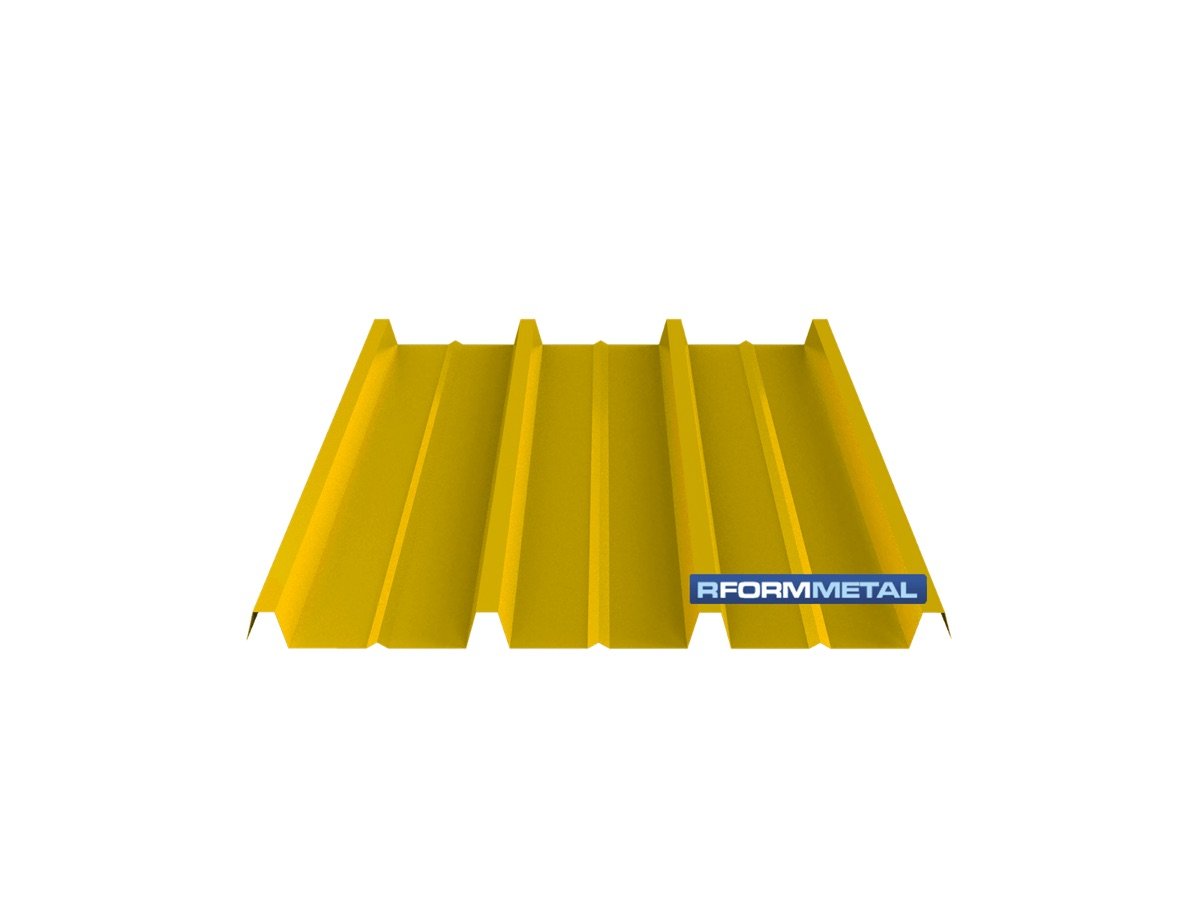

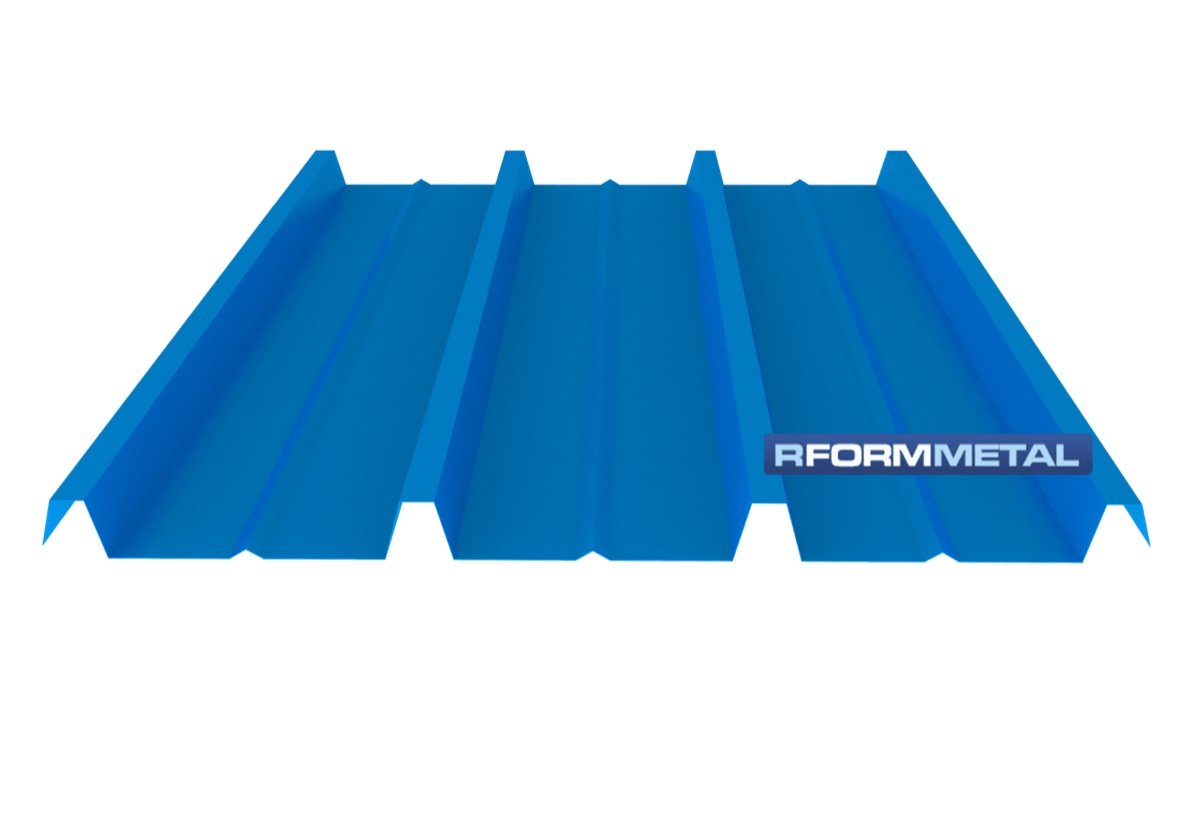

ÇK 90 form trapez sac 900 mm Net kaplama eninde 4 hatveden oluşan formdur. ÇK 90 form trapez sac kullanılan metale göre en efektif taşıma değerlerini yakalayan bir form olma özelliğine de sahiptir. ÇK 90 form trapez sac çatı kaplamalarında olduğu kadar cephe kaplamalarında da dekoratif görüntüsüyle kullanılmaktadır. Boyalı sac malzeme, dış hava şartlarına karşı dayanıklı, kalıcı renk seçeneklerine sahip, uzun ömürlü ve dayanıklıdır. İstenildiğinde galvanizli sac, gofrajlı-boyalı alüminyum, aluzing kaplamalı alternatifli üretim yapılabilir. ÇK 90 form trapez rüzgâr ve kar yüklerine karşı dayanıklı olup, aynı zamanda eğrisel form verilebilme imkânı sağlamaktadır.
ÇK 90 form trapez sac Ral renklerinden istenilen renk yapılabilmesi imkânı vardır. Kullanılacağı yere uygun yüzey boyası (Polyester, PVDF, Plastisol, PVC) seçenekleri vardır. Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir.
01
Geniş hatve aralığı
300 mm hatve aralığı ile temiz, sakin bir yüzey görünümü.
02
Efektif taşıma
Kullanılan metale göre en efektif taşıma değerlerini yakalayan formlardan biri.
03
Çatı ve cephe
Çatı kaplamasında olduğu kadar cephede de dekoratif görüntüsüyle kullanılır.
04
Geniş kaplama
900 mm net kaplama eni ile m² başına daha az parça, daha hızlı montaj.
05
Eğrisel form
Rüzgâr ve kar yüklerine dayanıklı; eğrisel form verilebilir.
06
Tüm RAL renkleri
Polyester, PVDF, plastisol, PVC yüzey boyası seçenekleri.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
ÇK 90 Form Trapez — taşıma yükleri (kg/m²)
Tablo: ÇK 90 — Çok açıklıklı aşık aralığı (L/200)
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m² taşınan yayılı yük).
ÇK 90 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
100 cm
150 cm
200 cm
250 cm
300 cm
350 cm
400 cm
0,50 mm
813
361
203
130
90
66
47
0,60 mm
995
442
249
159
111
81
59
0,70 mm
1179
524
295
189
131
96
71
0,80 mm
1366
607
342
219
152
112
84
0,90 mm
1556
691
389
249
173
127
97
1,00 mm
1745
775
436
279
194
142
109
1,20 mm
2125
944
531
340
236
173
133
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
ÇK 90 Form Trapez hakkında merak edilenler
ÇK 90 Form Trapez hangi sac kalınlıklarında üretiliyor?
ÇK 90 Form Trapez 0,50 – 1,20 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
