906 mm net kaplama eninde 7 hatveli, kullanılan metale göre en efektif taşıma değerlerini veren klasik form. Sektörde “Nasaş trapez” olarak da bilinir.

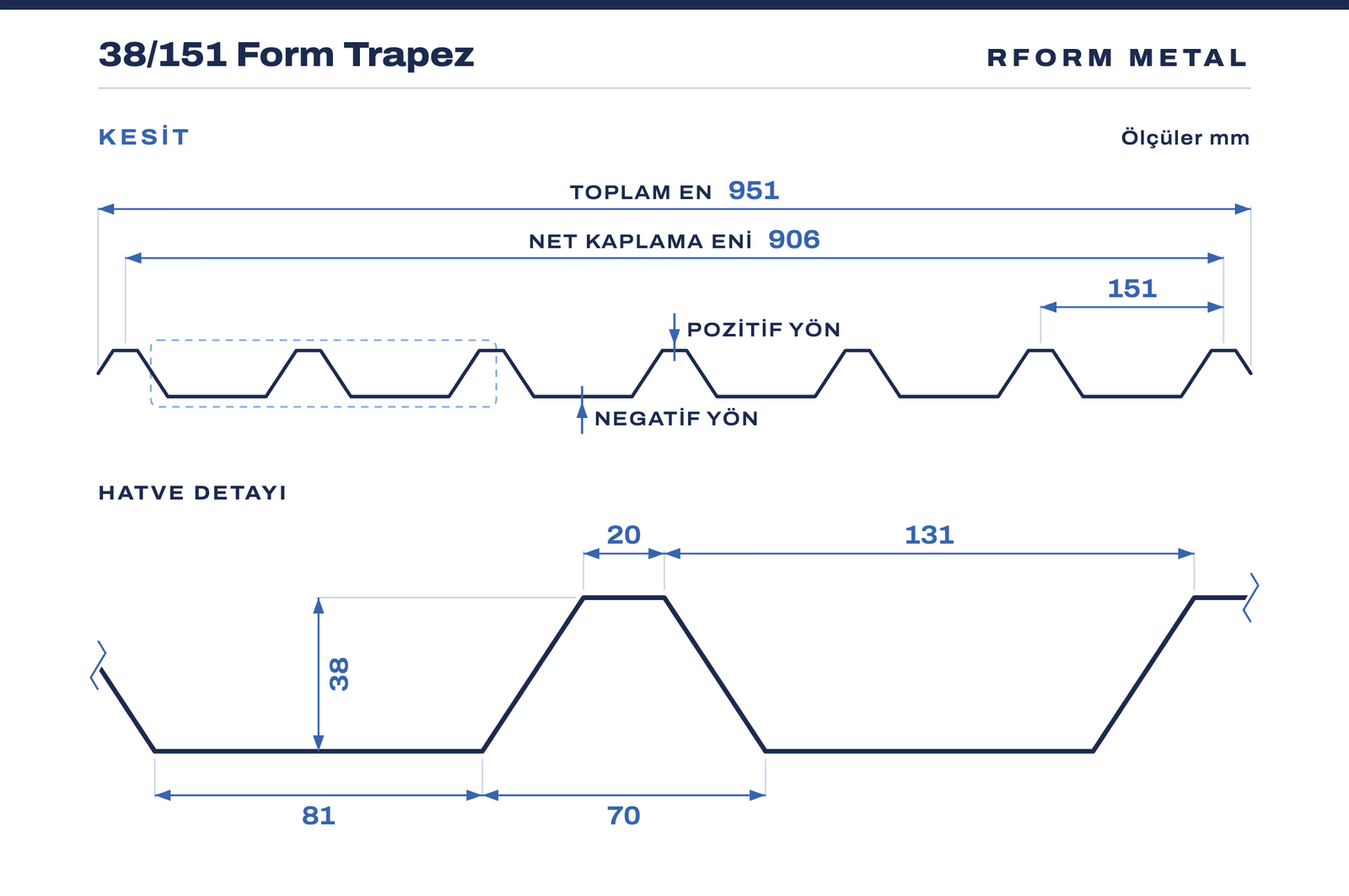

38/151 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B

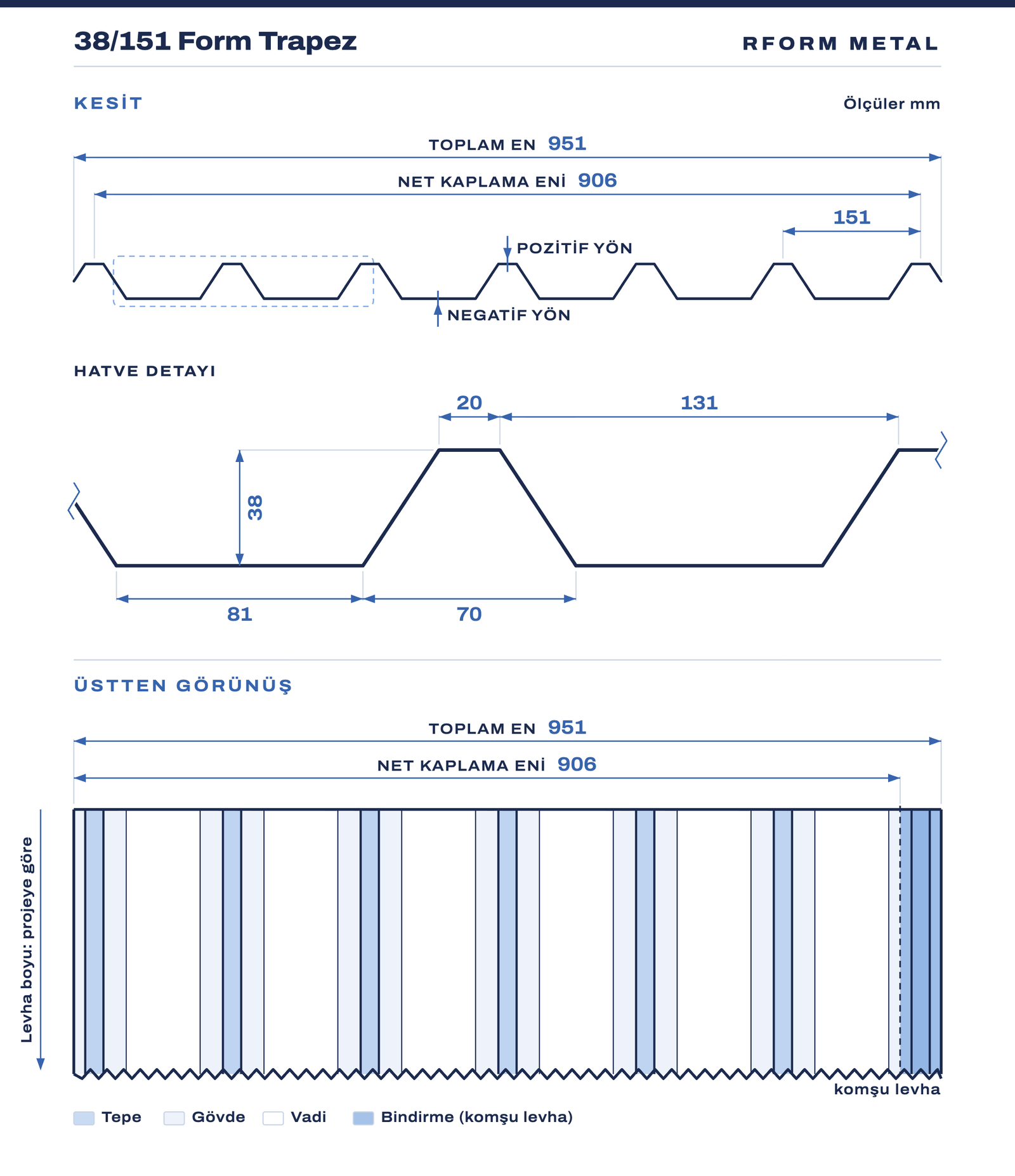

görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
38/151 Form Trapez nedir, nerede kullanılır?
38/151 form trapez sac 906 mm Net kaplama eninde 7 hatveden oluşan formdur. 38/151 form trapez sac kullanılan metale göre en efektif taşıma değerlerini yakalayan bir form olma özelliğine de sahiptir. 38/151 form trapez sac çatı kaplamalarında olduğu kadar cephe kaplamalarında da dekoratif görüntüsüyle kullanılmaktadır. Boyalı sac malzeme, dış hava şartlarına karşı dayanıklı, kalıcı renk seçeneklerine sahip, uzun ömürlü ve dayanıklıdır. İstenildiğinde galvanizli sac, gofrajlı-boyalı alüminyum, aluzing kaplamalı alternatifli üretim yapılabilir. 38/151 form trapez rüzgâr ve kar yüklerine karşı dayanıklı olup, aynı zamanda eğrisel form verilebilme imkânı sağlamaktadır.
38/151 form trapez sac Ral renklerinden istenilen renk yapılabilmesi imkânı vardır. Kullanılacağı yere uygun yüzey boyası (Polyester, PVDF, Plastisol, PVC) seçenekleri vardır. Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir.
38/151 form trapez ilk olarak ülkemizde Nasaş Alüminyum tarafından üretilen bir form olması nedeniyle Nasaş trapez formu yada alüminyum trapez formu olarak da çatı ve cephe kaplama sektöründe adlandırılmaktadır.
01
7 hatveli form
906 mm net kaplama eninde 7 hatve (hadve); sık hatve sayesinde yüksek rijitlik.
02
Efektif taşıma
Kullanılan sac kalınlığına göre en verimli taşıma değerlerini veren formlardan biri.
03
Nasaş formu
Ülkemizde ilk olarak Nasaş Alüminyum tarafından üretildiği için “Nasaş / alüminyum trapez formu” olarak da anılır.
04
Eğrisel form
Rüzgâr ve kar yüküne dayanıklı; eğrisel form verilebilir.
05
Cephede dekoratif
Hatve gölgesi sayesinde cephede temiz ve dengeli bir görünüm verir.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
38/151 Form Trapez — taşıma yükleri (kg/m²)
Tablo: 38/151 — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
38/151 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
100 cm
125 cm
150 cm
175 cm
200 cm
225 cm
250 cm
280 cm
300 cm
330 cm
0,50 mm
368
314
266
222
184
151
123
96
82
69
0,60 mm
432
370
313
263
218
178
144
111
94
79
0,70 mm
507
435
369
310
257
210
169
129
109
90
0,80 mm
596
512
435
366
303
248
199
150
125
103
0,90 mm
700
602
512
431
358
293
234
174
144
117
1,00 mm
822
708
604
509
423
345
274
202
166
134
1,20 mm
966
833
712
601
500
407
322
235
191
153
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
38/151 Form Trapez hakkında merak edilenler
38/151 Form Trapez hangi sac kalınlıklarında üretiliyor?
38/151 Form Trapez 0,50 – 1,20 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
