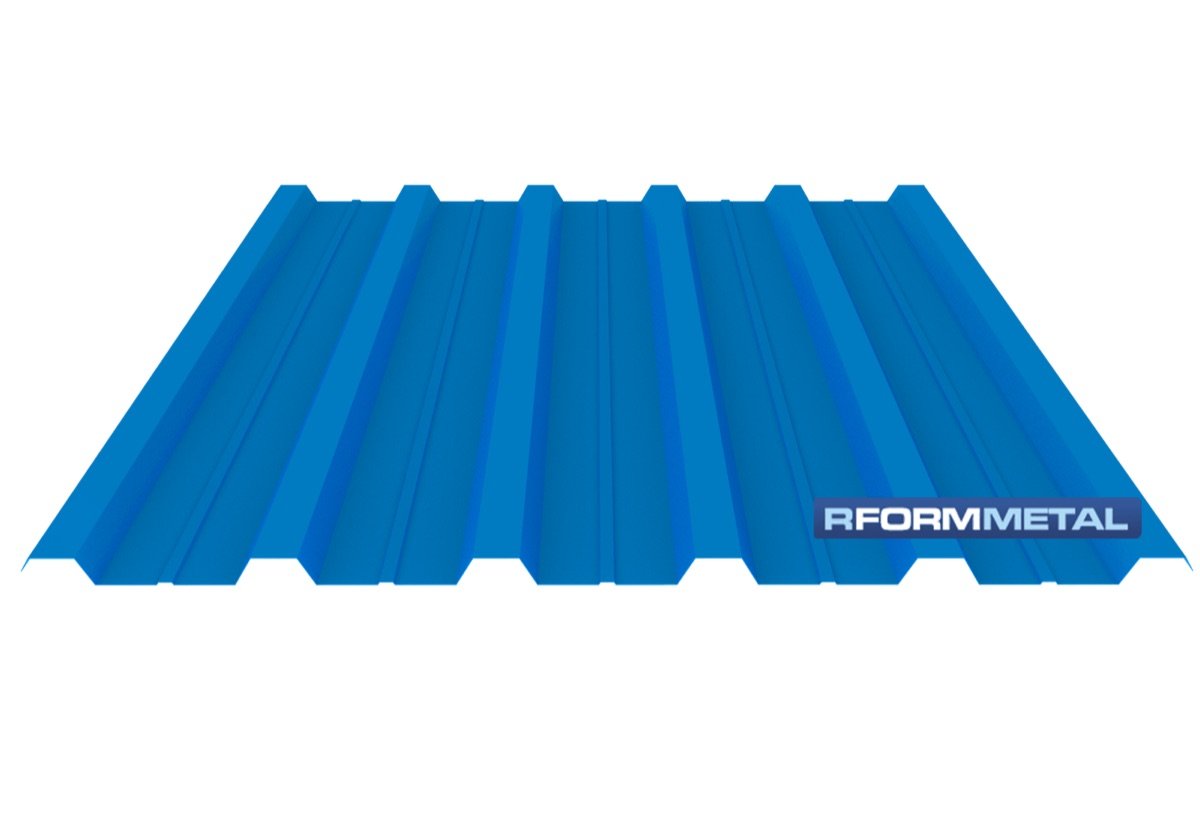

27/200 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B

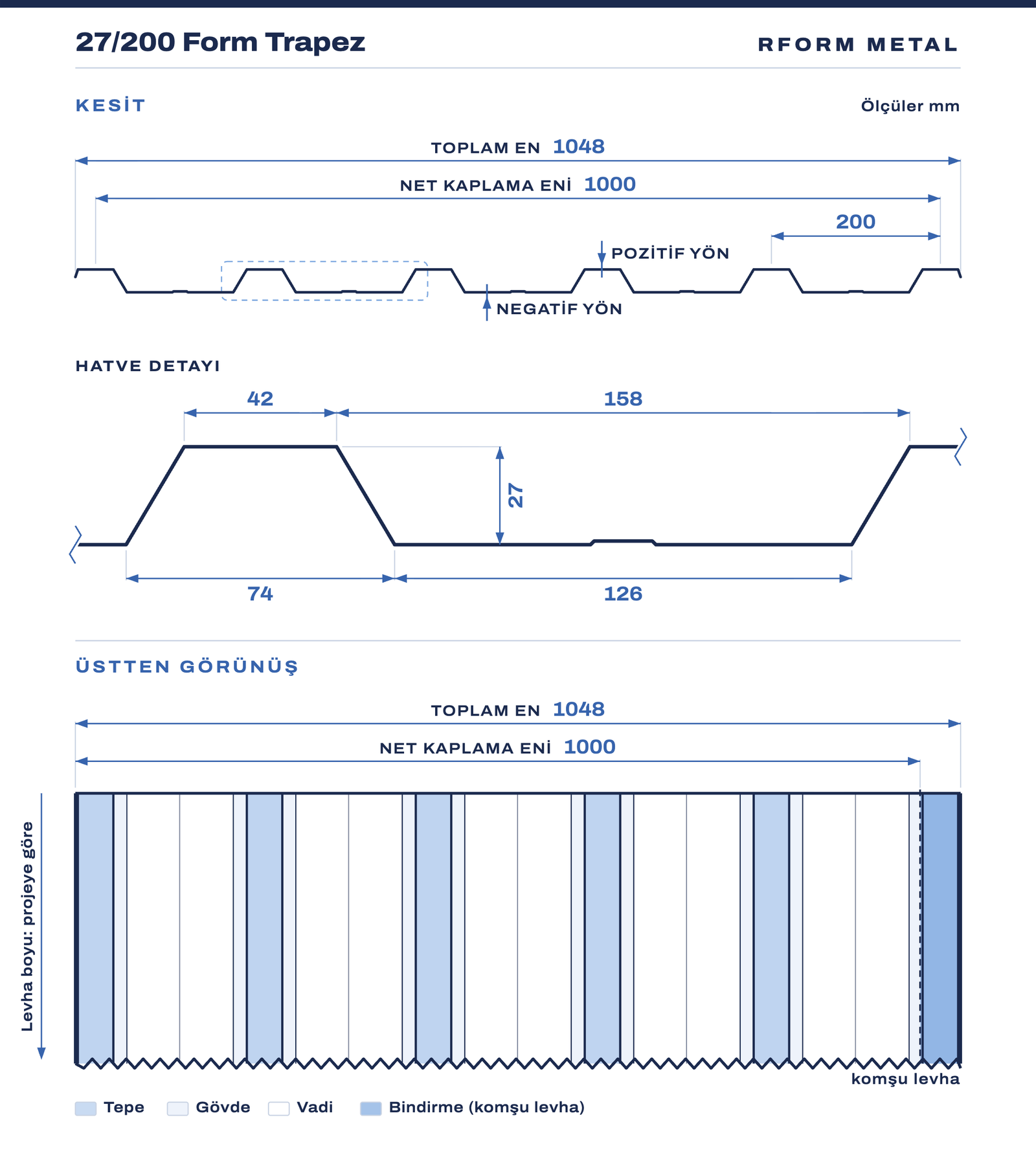

görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
27/200 Form Trapez nedir, nerede kullanılır?
27/200 form trapez sac 1000 mm Net kaplama eni ve 800 mm net kaplama ölçüleri ile iki alternatifidir. 27/200 form trapez sac form yapısı ve zengin renk alternatifi ile yapılarda görsel zenginlik sağlar. 27/200 form trapez sac çatı kaplamalarında olduğu kadar cephe kaplamalarında da dekoratif görüntüsüyle kullanılmaktadır.
Boyalı sac malzeme, dış hava şartlarına karşı dayanıklı, kalıcı renk seçeneklerine sahip, uzun ömürlü ve dayanıklıdır. İstenildiğinde galvanizli sac, gofrajlı-boyalı alüminyum, aluzing kaplamalı alternatifli üretim yapılabilir. 27/200 form trapez rüzgâr ve kar yüklerine karşı dayanıklı olup, aynı zamanda eğrisel form verilebilme imkânı sağlamaktadır.
27/200 form trapez yalıtım gerekmeyen endüstriyel binalar, depo ve antrepolar, uçak hangarları, resmi kuruluşlara ait bina çatılarının kaplaması için en ekonomik aynı zamanda montajı kolay bir çatı ve cephe kaplama ürünüdür.
01
İki kaplama eni
1000 mm ve 800 mm net kaplama eni alternatifi ile projeye göre optimum sac tüketimi.
02
Ekonomik çözüm
Yalıtım gerekmeyen yapılarda en ekonomik ve montajı en kolay formlardan biri.
03
Kolay montaj
Hafif yapısı ve geniş kaplama eni sayesinde çatı ve cephede hızlı uygulanır.
04
Eğrisel form
Kavisli çatı ve cephelerde eğrisel form verilebilir.
05
Zengin renk
Tüm RAL renklerinde boyalı üretim ile cephede görsel zenginlik.
06
Kar ve rüzgâr yükü
Rüzgâr ve kar yüklerine karşı dayanıklı profil geometrisi.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
27/200 Form Trapez — taşıma yükleri (kg/m²)
Tablo: 27/200 — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
27/200 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
75 cm
100 cm
125 cm
150 cm
175 cm
200 cm
225 cm
250 cm
280 cm
300 cm
0,50 mm
387
313
249
194
149
112
86
68
–
–
0,60 mm
455
369
294
230
177
134
103
83
74
–
0,70 mm
534
433
346
271
208
159
122
98
86
–
0,80 mm
626
509
407
319
246
188
144
115
100
102* (kaynak tabloda tutarsız değer)
0,90 mm
735
598
478
376
290
221
170
135
117
117
1,00 mm
862
703
563
443
342
262
200
159
135
135
1,20 mm
1011
825
662
522
404
309
236
187
155
155
* Kaynak tabloda açıklık büyürken artan değer. Hesaplama aracı bu hücre yerine daha büyük açıklığın değerini kullanır; bu açıklık için bizimle görüşün.
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.

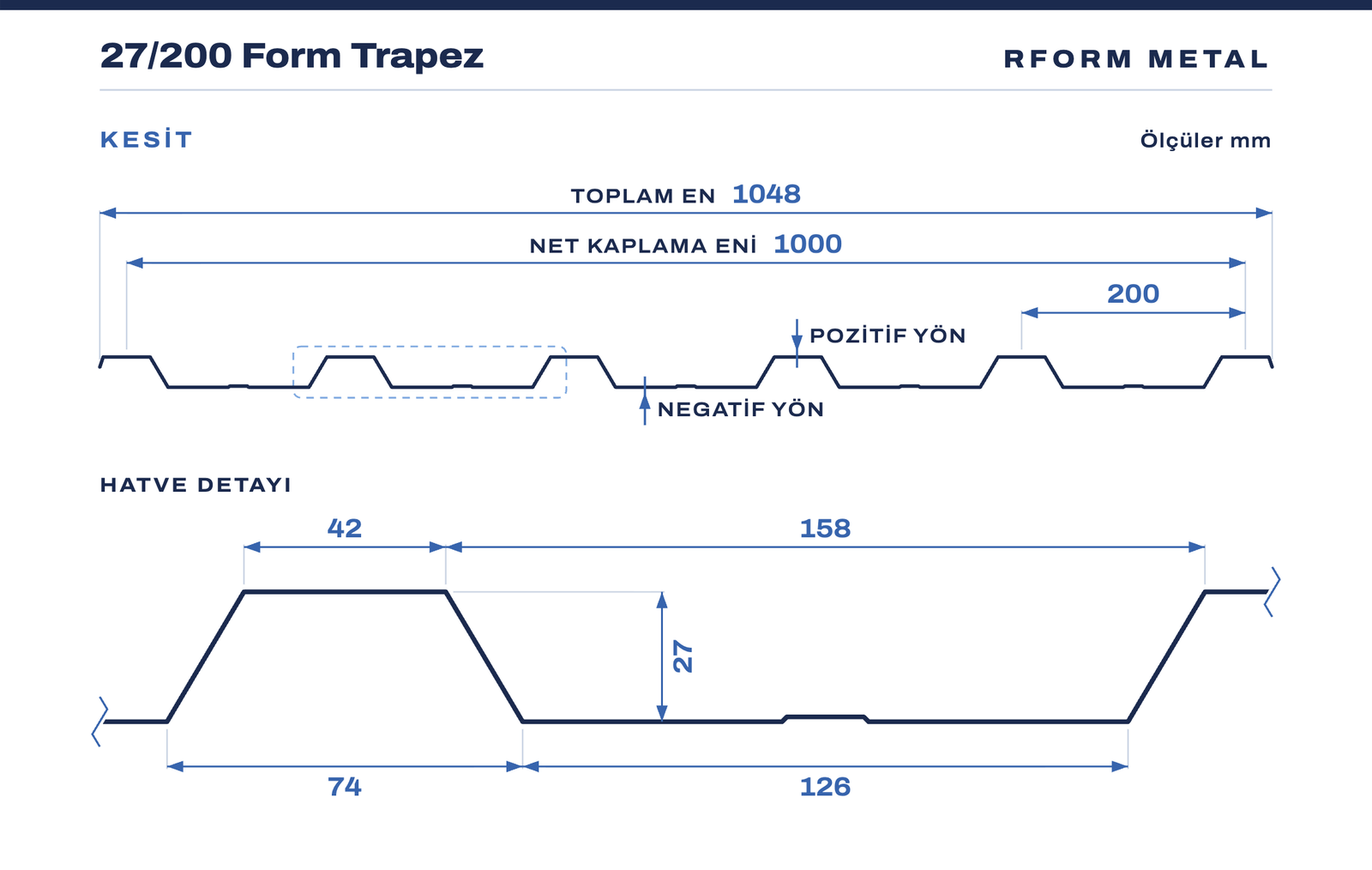

Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
27/200 Form Trapez hakkında merak edilenler
27/200 Form Trapez hangi sac kalınlıklarında üretiliyor?
27/200 Form Trapez 0,50 – 1,20 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
