50/980 Form Beton Altı Trapez

50/980 beton altı trapez, 50 mm hatve (hadve) yüksekliği, 325 mm hatve aralığı ve 980 mm net kaplama eniyle çok katlı çelik yapı ve asma kat döşemelerinde kullanılan deck sacıdır. Rform Metal 50/980'i 0,60–1,50 mm kalınlıkta galvaniz kaplı sacdan, istenirse boyalı üretir.

Kompozit döşeme sistemlerinde kalıp, donatı ve çalışma platformu görevini birlikte üstlenen; klasik döşemeye göre daha ince kesit ve daha az beton imkânı veren deck trapezi.

Siparişe özel: galvanizli ya da boyalı · taşınabilir her boy · 0,60–1,50 mm · galvaniz sınıfı (Z100–Z275) siparişe göre. Özel üretim →

50/980 Form Beton Altı Trapez görseli
50 mm (çizim kotları 54 / 44 mm)hatve yüksekliği
  • Yükseklik50 mmçizim kotları 54 / 44 mm
  • Hatve aralığı325 mm
  • Net kaplama eni980 mm
  • Sac kalınlığı0,60 – 1,50 mm

Formu üç boyutlu inceleyin

50/980 Form Beton Altı Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.

Görünüm
Renk Galvaniz · Boyasız galvanizli

Ekrandaki renkler yaklaşık karşılıklardır; siparişte renk RAL koduyla belirtilir. RAL renk kartelası

50/980 Form Beton Altı Trapez nedir, nerede kullanılır?

50/980 form deck trapez endüstriyel ve ticari yapılarda kompozit döşeme uygulaması hız, ekonomi vb. pek çok avantajından dolayı gün geçtikçe artmaktadır. Kompozit döşeme sistemi, eşdeğer betonarme döşemeye göre beton miktarını azaltır; oran projenin statik hesabından çıkar.

50/980 form beton altı trapez yapıyı etkileyen statik yükler düştüğünden daha ekonomik kesitler ortaya çıkar. Kompozit döşeme trapezleri kolay taşınabilir, depolanabilir, taşınabildiği her boyda üretilebilir. Çelik kiriş ve kompozit döşeme trapezi hatveleri arasında kalan boşluklar yangın elektrik vs. tesisatın kolayca döşenebilmesini sağlar.

Galvaniz kaplı çelik saclar korozyona karşı son derece dayanıklıdır. Bu dayanımı arttırmak amacıyla boya uygulamaları yapılmasına müsaittir. 50/980 form deck İnşa süresince çelik kirişler üzerine oturan saclar işçiler ve malzemeler için güvenli bir çalışma platformudur. Kalıp gerektirmediğinden kalıp malzemesi ve işçiliği maliyetleri yoktur. Beton ile tam etkileşim halinde çalışan kompozit döşeme trapezleri donatı görevi görür. Donatı metrajı azalır. 50/980 form beton altı trapez eşdeğer yükseklikteki beton plak döşemelere göre daha hafif olmasına rağmen yük taşıma kapasitesi daha fazladır.

01

Beton tasarrufu

Kompozit döşeme, eşdeğer betonarme döşemeye göre daha ince kesitle çalışabildiği için beton miktarını azaltır; oran projenin statik hesabından çıkar.

02

Kalıpsız uygulama

Ayrı kalıp gerektirmediği için kalıp malzemesi ve işçilik maliyeti oluşmaz.

03

Donatı görevi

Betonla tam etkileşimde çalışır, donatı görevi görerek donatı metrajını azaltır.

04

Güvenli platform

İnşaat süresince çelik kirişler üzerinde işçi ve malzeme için güvenli çalışma platformu.

05

Tesisat boşluğu

Kiriş ile hatveler arasında kalan boşluklar yangın, elektrik vb. tesisatın kolay geçişini sağlar.

06

İstenen boyda üretim

Kolay taşınır ve depolanır; taşınabildiği her boyda üretilir.

Ölçüler ve profil geometrisi

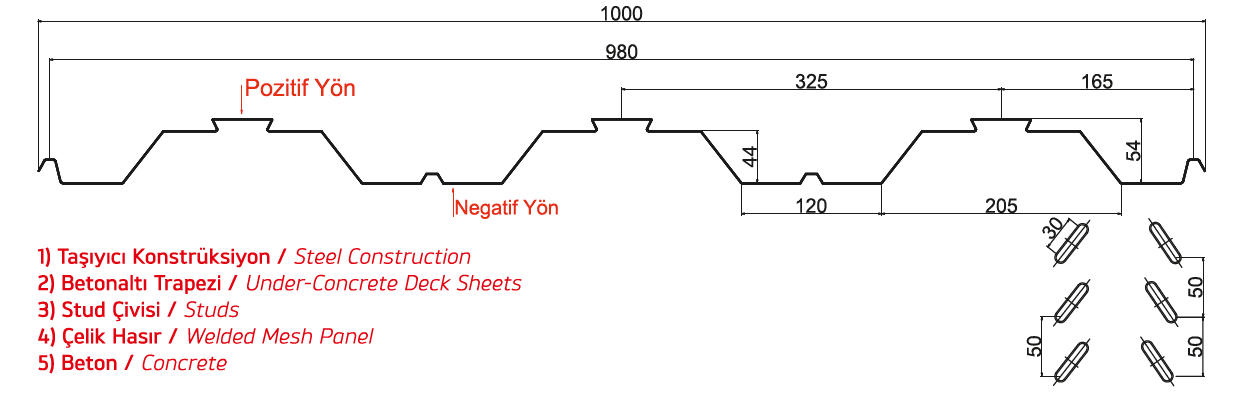

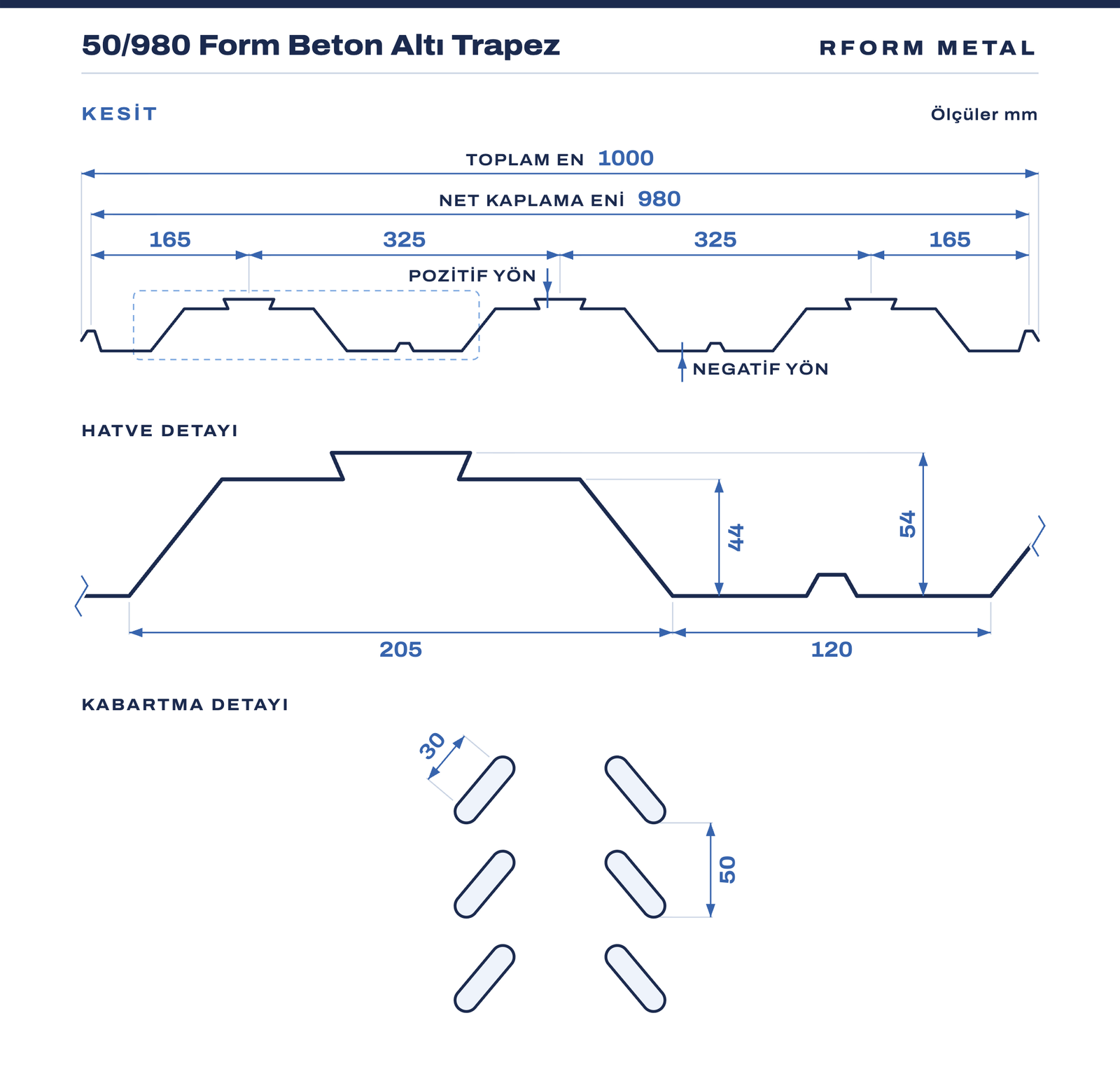

50/980 Form Beton Altı Trapez: kesit ve üstten görünüş çizimiRform Metal teknik çizim: 50/980 Form Beton Altı Trapez. İki görünüş: üstte kesit (tüm levha ve büyütülmüş detay), altta kesitle aynı ölçekli üstten görünüş. Ölçüler mm: Toplam en (kenar kaburgaları dahil) 1000; Toplam en 1000; Net kaplama eni (kaburga eksenleri arası) 980; Hatve aralığı (kırlangıç kuyruğu eksenleri arası) 325; Hatve aralığı (ikinci) 325; Kenar kaburga ekseni – kırlangıç ekseni (sağ) 165; Kenar kaburga ekseni – kırlangıç ekseni (sol) 165; Hatve taban genişliği 205; Vadi genişliği 120; Omuz yüksekliği 44; Toplam hatve yüksekliği (kırlangıç kuyruğu dahil) 54; Net kaplama eni (kaburga eksenleri arası) 980; Kabartma (oval) boyu, yay merkezleri arası 30; Kabartma adımı (boyuna, iki oval arası) 50.50/980 Form Beton Altı TrapezRFORM METALKESİTÖlçüler mmTOPLAM EN1000NET KAPLAMA ENİ980325325165165HATVE DETAYI2051204454KABARTMA DETAYI3050POZİTİF YÖNNEGATİF YÖNÜSTTEN GÖRÜNÜŞLevha boyu: projeye göreTOPLAM EN1000NET KAPLAMA ENİ980komşu levhaTepeGövdeVadiBindirme (komşu levha)

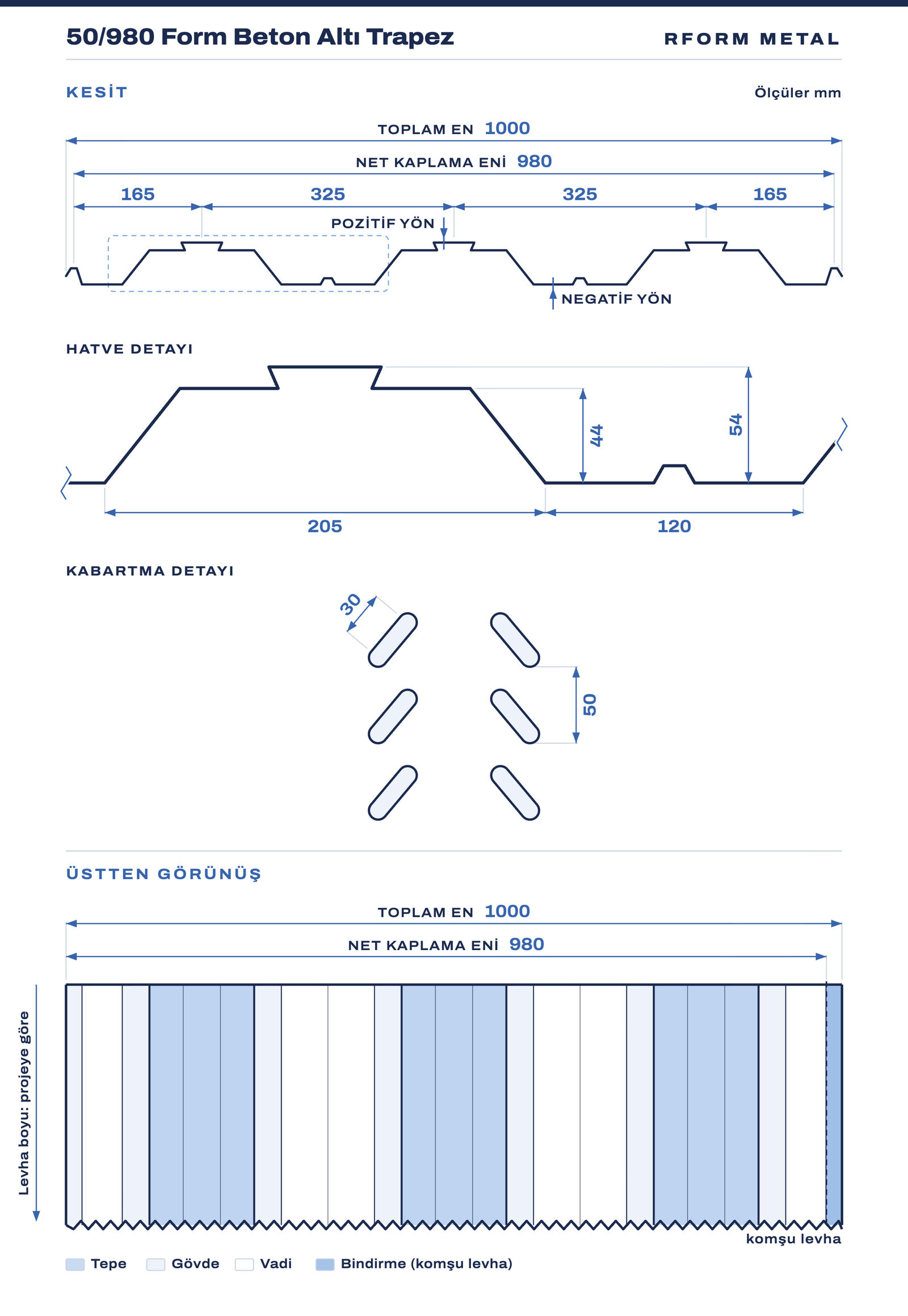

50/980 Form Beton Altı Trapez: kesit çizimi (telefon)Rform Metal teknik çizim: 50/980 Form Beton Altı Trapez. Görünüş: kesit (telefon genişliği). Ölçüler mm: Toplam en (kenar kaburgaları dahil) 1000; Net kaplama eni (kaburga eksenleri arası) 980; Hatve aralığı (kırlangıç kuyruğu eksenleri arası) 325; Hatve aralığı (ikinci) 325; Kenar kaburga ekseni – kırlangıç ekseni (sağ) 165; Kenar kaburga ekseni – kırlangıç ekseni (sol) 165; Hatve taban genişliği 205; Vadi genişliği 120; Omuz yüksekliği 44; Toplam hatve yüksekliği (kırlangıç kuyruğu dahil) 54; Kabartma (oval) boyu, yay merkezleri arası 30; Kabartma adımı (boyuna, iki oval arası) 50.KESİTÖlçüler mmTOPLAM EN1000NET KAPLAMA ENİ980325325165165HATVE DETAYI2051204454KABARTMA DETAYI3050POZİTİFYÖNNEGATİF YÖN50/980 Form Beton Altı Trapez: üstten görünüş çizimi (telefon)Rform Metal teknik çizim: 50/980 Form Beton Altı Trapez. Görünüş: üstten görünüş (telefon genişliği). Ölçüler mm: Toplam en 1000; Net kaplama eni (kaburga eksenleri arası) 980.ÜSTTEN GÖRÜNÜŞÖlçüler mmLevha boyu: projeye göreTOPLAM EN1000NET KAPLAMA ENİ980komşu levhaTepeGövdeVadiBindirme (komşu levha)
Kesit ve üstten görünüş — ölçüler mmÇizimi büyük görsel olarak açın
Hatve yüksekliği50 mm (çizim kotları 54 / 44 mm)
Hatve aralığı325 mm
Net kaplama eni980 mm
Üst hatve genişliği205 mm
Alt tabla genişliği120 mm
Sac kalınlığı0,60 – 1,50 mm
Üretim boyuTaşınabilir her boyda
MalzemeGalvaniz kaplı çelik sac (boyalı üretim mümkün)
Yük tablosu dayanağıYük taşıma hesabı; son seçim projenin mühendisinde
Diğer yazılışlar50/980 · 50×980 · 50*980 · 50-980 · 50 980

70/915 ile karşılaştırın

Renk seçenekleri

Geniş RAL seçeneği, özel renk siparişe göre. Aşağıdakiler çatı ve cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da belirtebilirsiniz.

RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli

Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası üzerinden yapılmalıdır. Boya sistemi kullanım yerine göre polyester, mat polyester, PVDF ya da plastisol olur: boya sistemlerini karşılaştırın.

50/980 Form Beton Altı Trapez — taşıma yükleri (kg/m²)

Tablo: 50/980 Beton altı — Aşık aralığı (çok açıklıklı) taşıma yükleri

Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).

50/980 Form Beton Altı Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığıAşık (mesnet) aralığı
125 cm150 cm175 cm200 cm225 cm250 cm280 cm300 cm325 cm
0,60 mm787599410382324266234203174
0,70 mm1023773523488454338288237186
0,80 mm1258947636594503409342270199
0,90 mm15031127750704597482390303216
1,00 mm17571313870816684558450337223
1,20 mm2287170111151049877695552403254
1,50 mm33482476160415161203971758535313

← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.

50/980 ve 70/915 taşıma tablolarını yan yana görün.

• Tablo yük taşıma hesabına dayanır. • Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır. • Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.

Bu form için hesaplayın

Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac gerektiğini saniyeler içinde görün.

50/980 Form Beton Altı Trapez: malzeme ve kaplama

  • Galvanizli sacÇinko kaplı çelik; galvaniz sınıfı (Z100–Z275) siparişe göre.
  • Boyalı üretimSiparişe göre boyalı olarak da üretilebilir; renk ve boya sistemi teklifte netleşir.
Boyalı galvanizli sacın katmanları: boya, astar, çinko, çelik çekirdek

Boya sistemleri

Boya sistemi kullanım yerine ve ortama göre seçilir; renk RAL koduyla belirtilir (RAL renk kartelası).

  • Polyester
  • Mat polyester
  • PVDF
  • Plastisol

Dört boya sistemini ve çinko sınıflarını karşılaştırın →

Kompozit döşeme katmanları

  1. Taşıyıcı konstrüksiyon
  2. Beton altı trapezi
  3. Stud çivisi
  4. Çelik hasır
  5. Beton

50/980 Form Beton Altı Trapez için bilinmesi gereken üç sayı

  • Net kaplama eni980 mm
  • 6 m levha5,88 m²
  • BoyTaşınabilir her boyda

Beton altı sacda teklif, kiriş aralığı ve dikme varsayımıyla birlikte okunur; aynı m² fiyatı farklı kalınlık taşıyabilir. Okuma: kalınlık mı, kiriş aralığı mı · KDV tevkifatı.

Bu bilgilerle teklif iste Teknik föy (PDF · 344 KB) Tüm föyler

Nerelerde kullanılır?

  • Endüstriyel yapı döşemeleri
  • Ticari yapılar
  • Çok katlı çelik yapılar
  • Otopark döşemeleri
  • AVM ve ofis blokları
  • Asma kat uygulamaları

Sipariş ve montaj adımları

  1. Statik hesap ve açıklık
    Taşıyıcı kiriş aralığı ile taze beton yükünü yük tablosundan kontrol edin; gerekiyorsa geçici destek planlayın.
  2. Sacın serilmesi
    Trapezleri kirişlere dik serin; uç bindirme ve yan bindirme detaylarına uyun.
  3. Stud çivisi kaynağı
    Kompozit çalışma için stud çivilerini kiriş üst başlığına sac üzerinden kaynaklayın.
  4. Çelik hasır ve donatı
    Çelik hasırı paspayı ile yerleştirin; mesnet bölgelerinde ek donatı detayını uygulayın.
  5. Beton dökümü
    Betonu tek yönde ve dengeli dağıtarak dökün; yığılma yaparak lokal aşırı yük oluşturmayın.

50/980 Form Beton Altı Trapez hakkında merak edilenler

50/980 Form Beton Altı Trapez hangi sac kalınlıklarında üretiliyor?
50/980 Form Beton Altı Trapez 0,60 – 1,50 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Tablo yük taşıma hesabına dayanır; son seçimi projenin mühendisi yapar.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Renk RAL koduyla seçilir; çatı ve cephede yaygın kodlar sayfadaki katalogda, kartela dışı kodlar özel siparişle. Boya sistemi kullanım yerine göre Polyester, Mat polyester, PVDF ya da Plastisol olur. Bu formun malzeme seçenekleri: galvanizli sac, boyalı üretim.
Kompozit döşemede ayrıca kalıp gerekir mi?
Hayır. Trapez sac hem kalıp hem donatı görevi gördüğü için ayrı kalıp malzemesi ve işçiliği oluşmaz; beton priz alana kadar taşıyıcı görevi de görür. Açıklığa göre geçici destek gerekip gerekmediği statik hesapla belirlenir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.

Dayanak: ölçüler ve kalınlık ürün künyesinden; yük tablosu yük taşıma hesabına dayanır (öz ağırlık, hareketli yük, rüzgâr, Δt=20 °C); son seçimi projenin mühendisi yapar.

Projenize uygun formu birlikte seçelim

Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi gönderin, kısa sürede yazılı teklifle dönelim.
