70/915 Form Beton Altı Trapez

70/915 beton altı trapez, 70 mm hatve (hadve) yüksekliği, 305 mm hatve aralığı ve 915 mm net kaplama eniyle geniş açıklıklı ve ağır yüklü kompozit döşemeler için deck sacıdır. Rform Metal 70/915'i 0,60–1,50 mm kalınlıkta galvaniz kaplı çelik sacdan, projedeki boyda üretir.

70 mm hatve yüksekliği ve hatve üzerindeki kabartma detayı ile beton-çelik kenetlenmeyi güçlendiren; geniş açıklıklı ve ağır yüklü döşemeler için deck trapezi.

Siparişe özel: galvaniz kaplı çelik · taşınabilir her boy · 0,60–1,50 mm · galvaniz sınıfı (Z100–Z275) siparişe göre. Özel üretim →

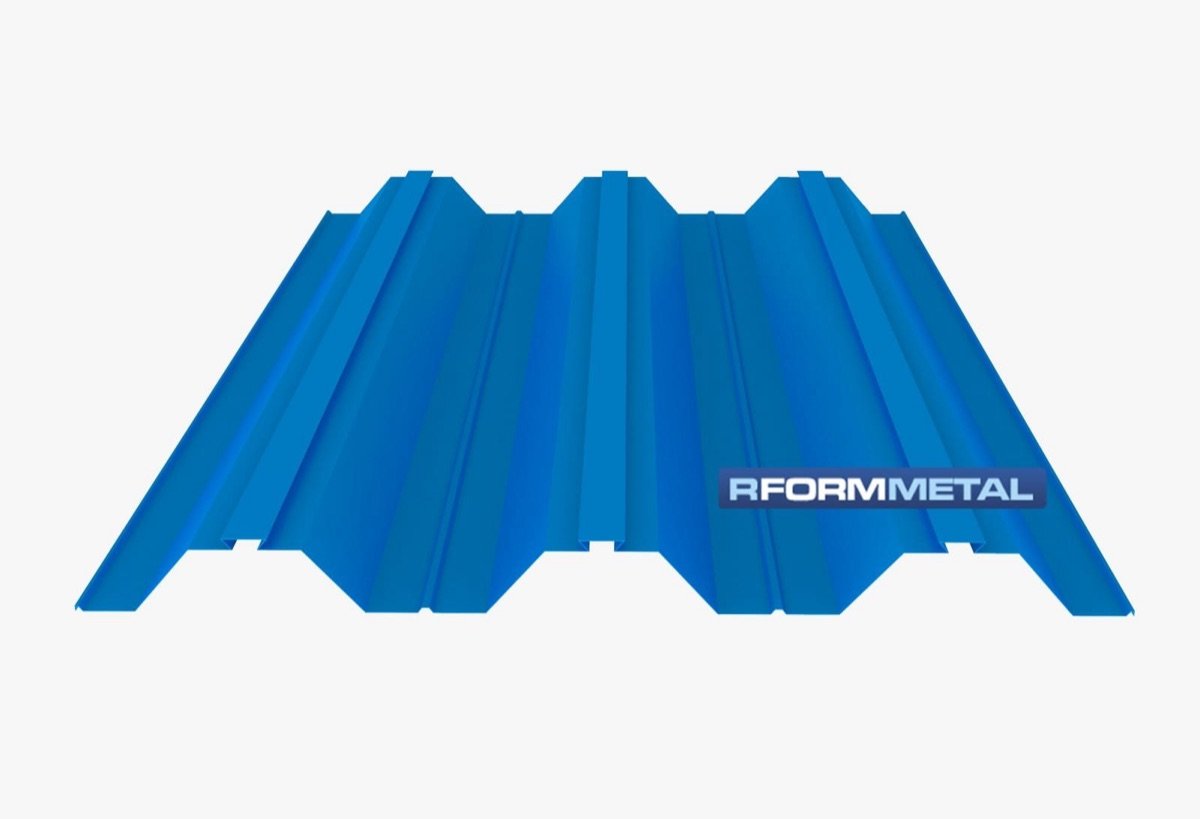

70/915 Form Beton Altı Trapez görseli
70 mmhatve yüksekliği
  • Yükseklik70 mm
  • Hatve aralığı305 mm
  • Net kaplama eni915 mm
  • Sac kalınlığı0,60 – 1,50 mm

Formu üç boyutlu inceleyin

70/915 Form Beton Altı Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.

Görünüm
Renk Galvaniz · Boyasız galvanizli

Ekrandaki renkler yaklaşık karşılıklardır; siparişte renk RAL koduyla belirtilir. RAL renk kartelası

70/915 Form Beton Altı Trapez nedir, nerede kullanılır?

70/915 beton altı trapez sac geniş açıklıklı ve ağır yükler altında bulunan sistemlerde beton altı kompozit döşeme trapezi olarak kullanılır.

70/915 beton altı trapez sac hatve kenarlarındaki kabartmalar ve hatve üzerinde bulunan yükselti detayı sayesinde, beton ile çelik arasında mekanik kenetlenme sağlar; geçici destek gerekip gerekmediği açıklığa göre statik hesapla belirlenir.

70/915 form beton altı trapez sac 70 mm hatve yüksekliğine oranla çok efektif olan 915 net kaplama genişliği sayesinde daha az parça trapez kullanımına olanak sağlar.

70/915 form beton altı trapez 0,60 ila 1,50 mm metal kalınlıkları arasında taşınabilir istenilen boy uzunluklarında, projenizde talep edilen boylarda üretilir.

70/915 form beton altı trapez sac bu sayede hem gereksiz imalat yükü hem de saha ortamında yapılacak işçilik hataları minimuma indirgenir.

01

Beton aderansı

Hatve kenarlarındaki kabartmalar ve yükselti detayı beton ile çelik arasında mekanik kenetlenme sağlar.

02

Geniş açıklık

Geniş kiriş aralıklarında kullanılır; geçici destek gerekip gerekmediği statik hesapla belirlenir.

03

915 mm net kaplama

70 mm hatve yüksekliğine oranla çok etkili kaplama genişliği; daha az parça trapez.

04

Ölçüsünde üretim

Projede talep edilen boylarda, ölçü çizimindeki kesitle üretim.

05

Projeye özel boy

0,60 – 1,50 mm kalınlıkta, projede talep edilen boylarda üretim.

06

Sahada az hata

Boya göre üretim ile gereksiz imalat yükü ve saha işçilik hataları minimuma iner.

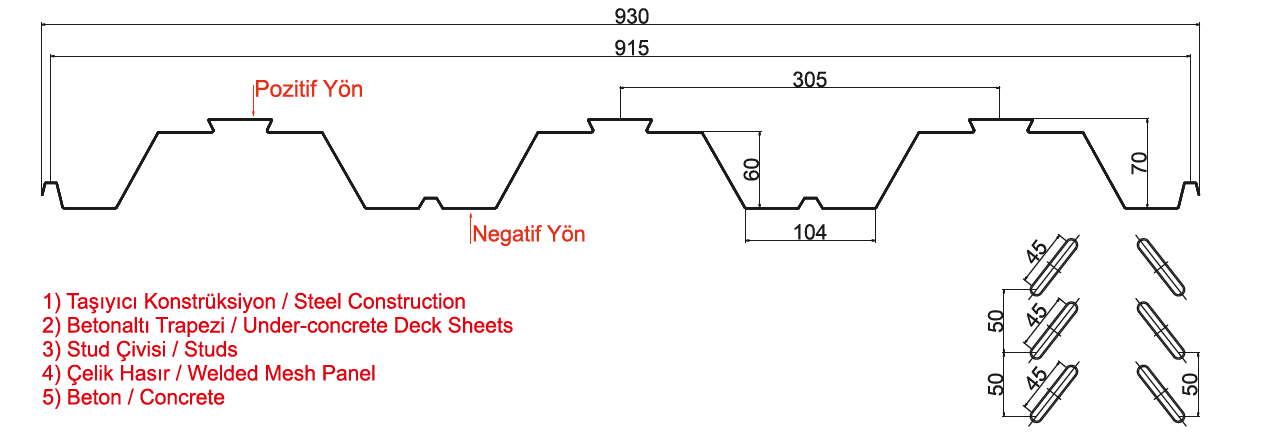

Ölçüler ve profil geometrisi

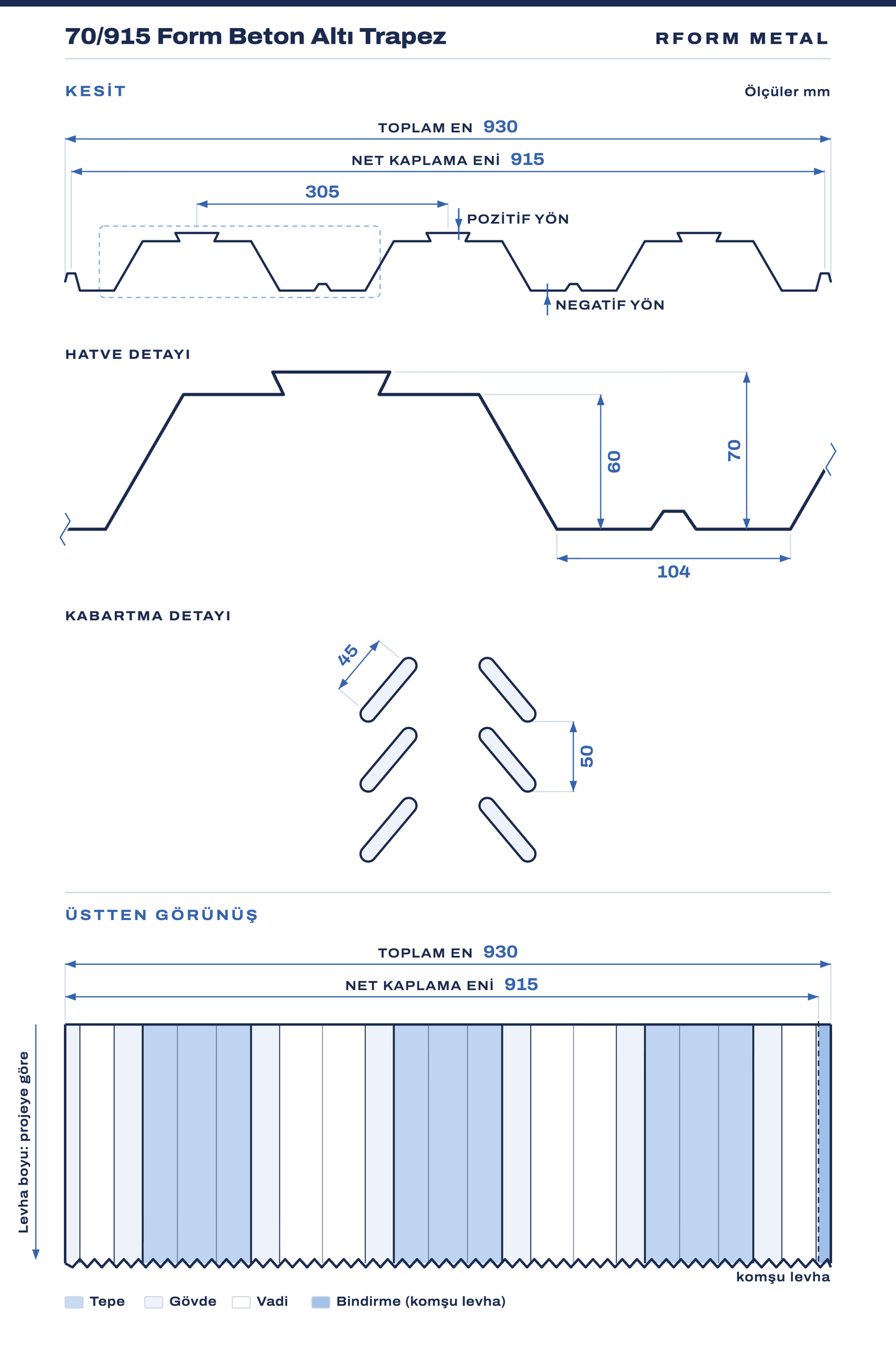

70/915 Form Beton Altı Trapez: kesit ve üstten görünüş çizimiRform Metal teknik çizim: 70/915 Form Beton Altı Trapez. İki görünüş: üstte kesit (tüm levha ve büyütülmüş detay), altta kesitle aynı ölçekli üstten görünüş. Ölçüler mm: Toplam en (kenar kaburgaları dahil) 930; Toplam en 930; Net kaplama eni (kaburga eksenleri arası) 915; Hatve aralığı (kırlangıç kuyruğu eksenleri arası) 305; Vadi genişliği 104; Omuz yüksekliği 60; Hatve yüksekliği (kırlangıç kuyruğu dahil) 70; Net kaplama eni (kaburga eksenleri arası) 915; Kabartma (oval) boyu, yay merkezleri arası 45; Kabartma adımı (boyuna, iki oval arası) 50.70/915 Form Beton Altı TrapezRFORM METALKESİTÖlçüler mmTOPLAM EN930NET KAPLAMA ENİ915305HATVE DETAYI1046070KABARTMA DETAYI4550POZİTİF YÖNNEGATİF YÖNÜSTTEN GÖRÜNÜŞLevha boyu: projeye göreTOPLAM EN930NET KAPLAMA ENİ915komşu levhaTepeGövdeVadiBindirme (komşu levha)

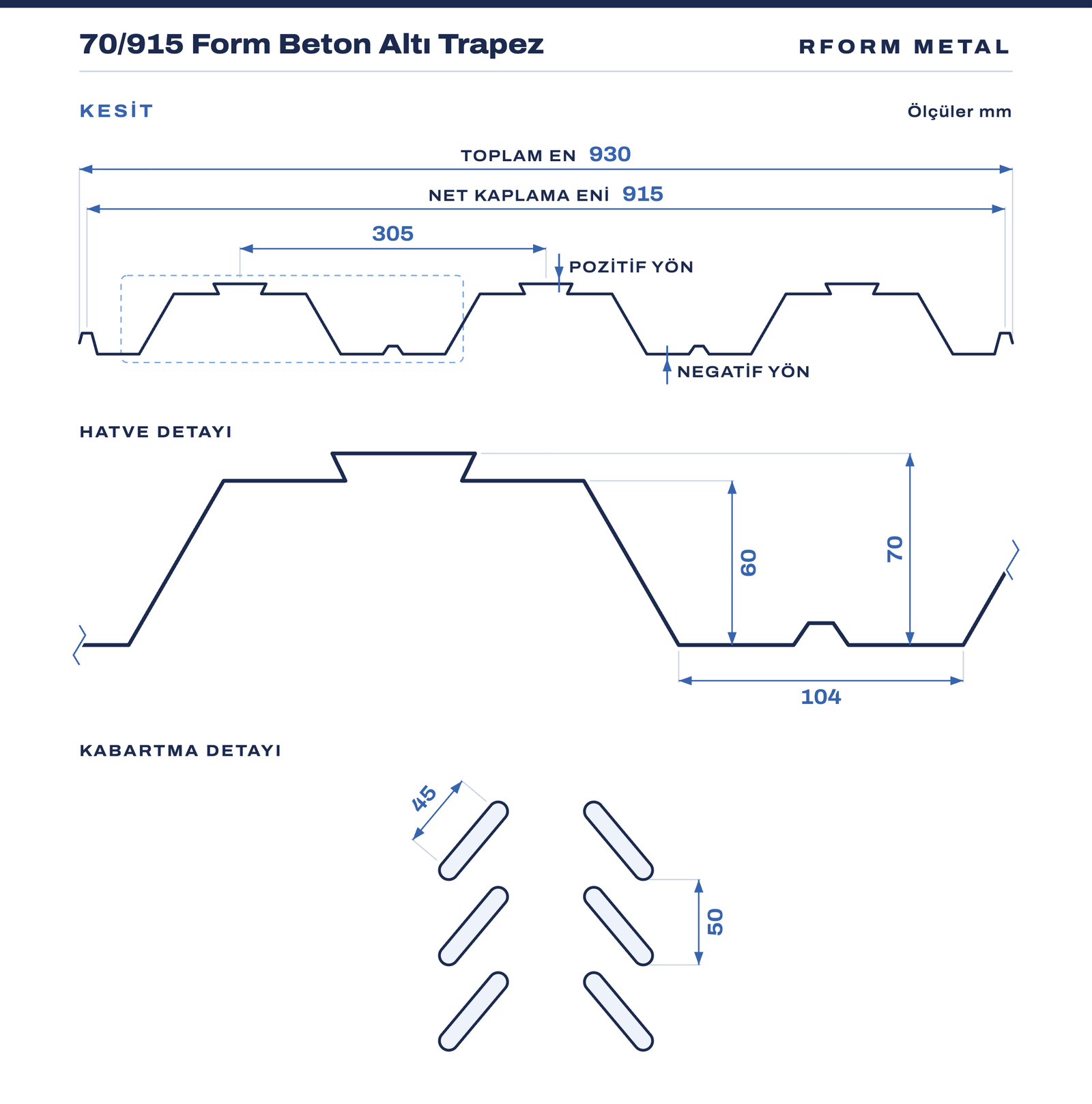

70/915 Form Beton Altı Trapez: kesit çizimi (telefon)Rform Metal teknik çizim: 70/915 Form Beton Altı Trapez. Görünüş: kesit (telefon genişliği). Ölçüler mm: Toplam en (kenar kaburgaları dahil) 930; Net kaplama eni (kaburga eksenleri arası) 915; Hatve aralığı (kırlangıç kuyruğu eksenleri arası) 305; Vadi genişliği 104; Omuz yüksekliği 60; Hatve yüksekliği (kırlangıç kuyruğu dahil) 70; Kabartma (oval) boyu, yay merkezleri arası 45; Kabartma adımı (boyuna, iki oval arası) 50.KESİTÖlçüler mmTOPLAM EN930NET KAPLAMA ENİ915305HATVE DETAYI1046070KABARTMA DETAYI4550POZİTİF YÖNNEGATİF YÖN70/915 Form Beton Altı Trapez: üstten görünüş çizimi (telefon)Rform Metal teknik çizim: 70/915 Form Beton Altı Trapez. Görünüş: üstten görünüş (telefon genişliği). Ölçüler mm: Toplam en 930; Net kaplama eni (kaburga eksenleri arası) 915.ÜSTTEN GÖRÜNÜŞÖlçüler mmLevha boyu: projeye göreTOPLAM EN930NET KAPLAMA ENİ915komşu levhaTepeGövdeVadiBindirme (komşu levha)
Kesit ve üstten görünüş — ölçüler mmÇizimi büyük görsel olarak açın
Hatve yüksekliği70 mm
Hatve aralığı305 mm
Net kaplama eni915 mm
Alt tabla genişliği104 mm
Sac kalınlığı0,60 – 1,50 mm
Üretim boyuTaşınabilir her boyda
ÜretimSiparişe göre, projedeki boyda
MalzemeGalvaniz kaplı çelik sac
Yük tablosu dayanağıYük taşıma hesabı; son seçim projenin mühendisinde
Diğer yazılışlar70/915 · 70×915 · 70*915 · 70-915 · 70 915

50/980 ile karşılaştırın

Boyasız galvaniz

70/915 Form Beton Altı Trapez boyasız, galvaniz kaplı çelik sacdan üretilir. Galvaniz sınıfı (Z100–Z275) projenin ortamına göre siparişte belirtilir: çinko kaplama sınıflarını karşılaştırın.

GALVANİZBoyasız galvanizli

70/915 Form Beton Altı Trapez — taşıma yükleri (kg/m²)

Tablo: 70/915 Beton altı — Aşık aralığı (çok açıklıklı) taşıma yükleri

Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).

70/915 Form Beton Altı Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığıAşık (mesnet) aralığı
125 cm150 cm175 cm200 cm225 cm250 cm280 cm300 cm325 cm
0,60 mm907799658517441364308271230
0,70 mm12561036850664564464392344293
0,80 mm160612731042811687564475416354
0,90 mm178815191241963815667556482410
1,00 mm2142177614481121947773630535455
1,20 mm25462318188314491222994782641546
1,50 mm370328592318177714961215934747636

← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.

50/980 ve 70/915 taşıma tablolarını yan yana görün.

• Tablo yük taşıma hesabına dayanır. • Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır. • Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.

Bu form için hesaplayın

Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac gerektiğini saniyeler içinde görün.

70/915 Form Beton Altı Trapez: malzeme ve kaplama

  • Galvanizli sac (boyasız)Çinko kaplı çelik; galvaniz sınıfı (Z100–Z275) siparişe göre.
Boyalı galvanizli sacın katmanları: boya, astar, çinko, çelik çekirdek

Yüzey

Bu form boyasız, galvaniz kaplı çelik sacdan üretilir. Galvaniz sınıfı (Z100–Z275) projenin ortamına göre siparişte belirtilir.

Çinko kaplama sınıflarını karşılaştırın →

Kompozit döşeme katmanları

  1. Taşıyıcı konstrüksiyon
  2. Beton altı trapezi
  3. Stud çivisi
  4. Çelik hasır
  5. Beton

70/915 Form Beton Altı Trapez için bilinmesi gereken üç sayı

  • Net kaplama eni915 mm
  • 6 m levha5,49 m²
  • BoyTaşınabilir her boyda

Beton altı sacda teklif, kiriş aralığı ve dikme varsayımıyla birlikte okunur; aynı m² fiyatı farklı kalınlık taşıyabilir. Okuma: kalınlık mı, kiriş aralığı mı · KDV tevkifatı.

Bu bilgilerle teklif iste Teknik föy (PDF · 333 KB) Tüm föyler

Nerelerde kullanılır?

  • Geniş açıklıklı kompozit döşemeler
  • Ağır yüklü endüstriyel döşemeler
  • Çok katlı çelik yapılar
  • Otopark ve depo döşemeleri
  • Asma kat uygulamaları

Sipariş ve montaj adımları

  1. Statik hesap ve açıklık
    Taşıyıcı kiriş aralığı ile taze beton yükünü yük tablosundan kontrol edin; gerekiyorsa geçici destek planlayın.
  2. Sacın serilmesi
    Trapezleri kirişlere dik serin; uç bindirme ve yan bindirme detaylarına uyun.
  3. Stud çivisi kaynağı
    Kompozit çalışma için stud çivilerini kiriş üst başlığına sac üzerinden kaynaklayın.
  4. Çelik hasır ve donatı
    Çelik hasırı paspayı ile yerleştirin; mesnet bölgelerinde ek donatı detayını uygulayın.
  5. Beton dökümü
    Betonu tek yönde ve dengeli dağıtarak dökün; yığılma yaparak lokal aşırı yük oluşturmayın.

70/915 Form Beton Altı Trapez hakkında merak edilenler

70/915 Form Beton Altı Trapez hangi sac kalınlıklarında üretiliyor?
70/915 Form Beton Altı Trapez 0,60 – 1,50 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Tablo yük taşıma hesabına dayanır; son seçimi projenin mühendisi yapar.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Bu form boyasız, galvaniz kaplı çelik sacdan üretilir; galvaniz sınıfı (Z100–Z275) siparişe göre seçilir. Renkli yüzey gerekiyorsa çatı ve cephe formlarına bakın.
Kompozit döşemede ayrıca kalıp gerekir mi?
Hayır. Trapez sac hem kalıp hem donatı görevi gördüğü için ayrı kalıp malzemesi ve işçiliği oluşmaz; beton priz alana kadar taşıyıcı görevi de görür. Açıklığa göre geçici destek gerekip gerekmediği statik hesapla belirlenir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.

Dayanak: ölçüler ve kalınlık ürün künyesinden; yük tablosu yük taşıma hesabına dayanır (öz ağırlık, hareketli yük, rüzgâr, Δt=20 °C); son seçimi projenin mühendisi yapar.
