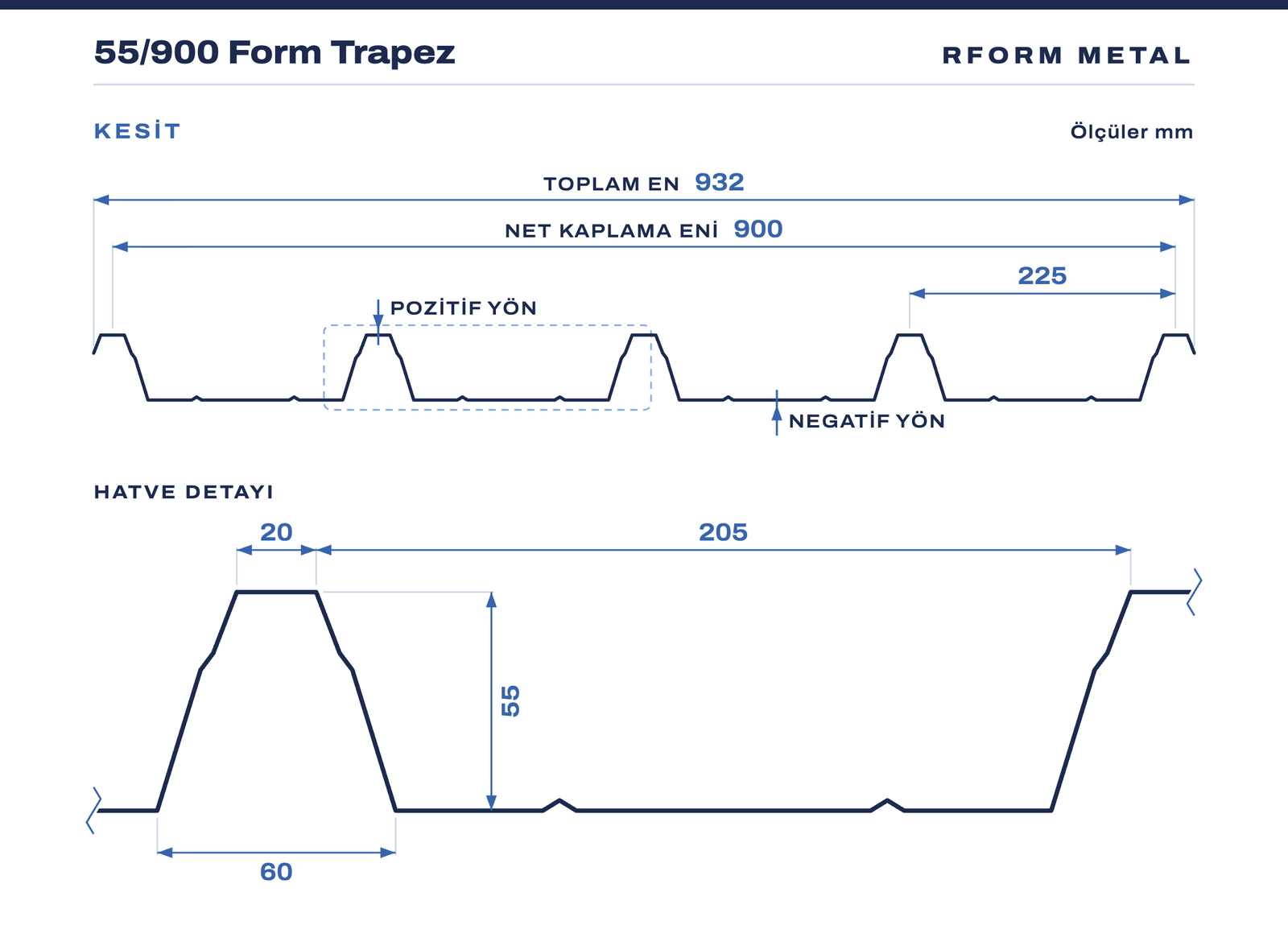

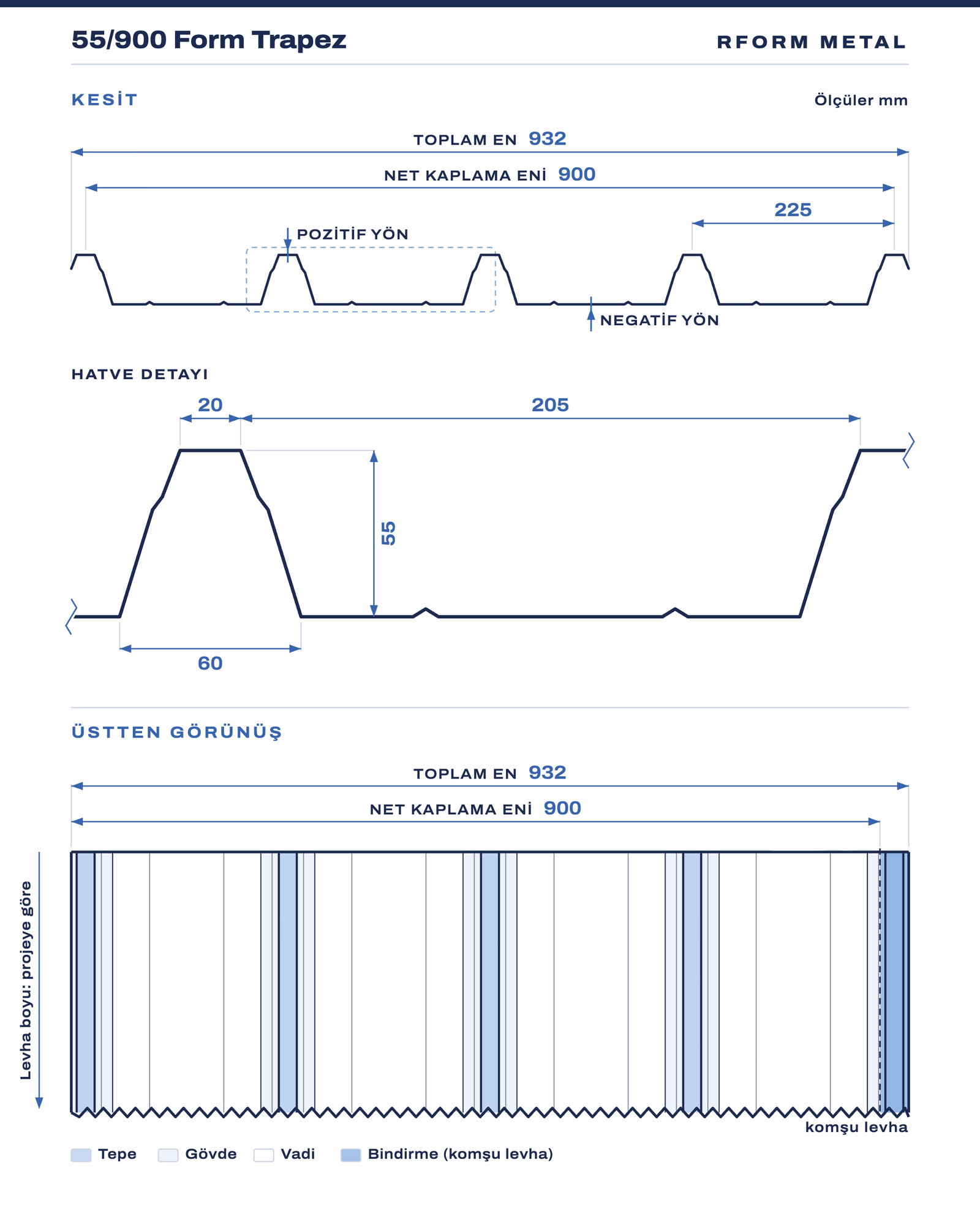

55/900 Form Trapez için kısa bir levha parçası, ölçü çizimindeki kesitten
modellendi: sürükleyerek çevirin, kesit ve üstten görünüşe geçin, yaygın renkleri deneyin.3B
görünüm bu tarayıcıda açılamadı; yerine ürünün ölçü çizimi gösteriliyor.
3B model yükleniyor…Sürükleyerek çevirin
Görünüm
RenkRAL 5010 · Centiyen mavisi
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi RAL kartelası
üzerinden yapılmalıdır. RAL renk kartelası
Genel bakış
55/900 Form Trapez nedir, nerede kullanılır?
55/900 form trapez sacının en önemli özelliği yüksek yük taşıma kabiliyeti ile rüzgar ve kar yüküne karşı üstün direnç göstermesidir. Yük taşıma tablolarında belirtildiği gibi 0,5-1,20 mm arasındaki kalınlıkta, taşınabilen her boyda üretmek mümkündür. Eğrisel form verilebilme imkanı ile mimari çözümlere teknik ve estetik çözümler getirmektedir. Boyalı sac malzeme dış hava koşullarına karşı dayanıklı ve aynı zamanda, kalıcı renk seçeneklerine sahip, uzun ömürlüdür. 55/900 form trapez sac İstenildiğinde galvanizli sac, gofrajlı ve boyalı alüminyum alternatifli üretim yapılabilir.
55/900 form trapez sac Ral renklerinden istenilen renk yapılabilmesi imkânı vardır. Kullanılacağı yere uygun yüzey boyası (Polyester, PVDF, Plastisol, PVC) seçenekleri vardır. Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir.
01
Geniş açıklık
Tek kat kaplamada 350 cm'ye kadar aşık aralığı ile geniş açıklıklı çatılarda çok etkili.
02
Kar ve rüzgâr direnci
Yüksek yük taşıma kabiliyeti ile kar ve rüzgâr yüküne üstün direnç.
03
Yüksek rijitlik
Derin hatvesi sayesinde geniş açıklıklarda sehim yapmadan çalışır.
04
Eğrisel form
Kavis verilebilmesi sayesinde mimari çözümlerde teknik ve estetik esneklik.
05
Tüm RAL renkleri
Polyester, PVDF, plastisol ve PVC yüzey boyası seçenekleriyle istenen RAL renginde.
06
Cephe ve çatı
Cephede ve yüksek eğimli çatıda kaplama olarak uygulanabilir.
Tüm RAL renklerinde üretim yapılır. Aşağıdakiler çatı ve
cephe kaplamalarında en çok kullanılan kodlardır; kartelanızdaki başka bir kodu da
belirtebilirsiniz.
RAL 9002Gri beyaz
RAL 9010Saf beyaz
RAL 7016Antrasit gri
RAL 7035Açık gri
RAL 7038Agat grisi
RAL 6005Yosun yeşili
RAL 6011Reseda yeşili
RAL 6029Nane yeşili
RAL 3009Kiremit kırmızısı
RAL 3011Kahverengi kırmızı
RAL 3000Ateş kırmızısı
RAL 3020Trafik kırmızısı
RAL 1015Açık fildişi
RAL 1018Çinko sarısı
RAL 9006Beyaz alüminyum
RAL 9007Gri alüminyum
RAL 8017Çikolata kahve
RAL 5010Centiyen mavisi
RAL 5015Gökyüzü mavisi
GALVANİZBoyasız galvanizli
Ekrandaki renkler yaklaşık karşılıklardır; nihai renk seçimi
RAL kartelası üzerinden yapılmalıdır. Kullanım yerine göre polyester, PVDF, plastisol,
PVC ve poliüretan boya sistemleri sunulur.
Yük taşıma değerleri
55/900 Form Trapez — taşıma yükleri (kg/m²)
Tablo: 55/900 — Aşık aralığı (çok açıklıklı) taşıma yükleri
Satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir.
Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²).
55/900 Form Trapez: taşıma yükleri (kg/m²); satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir
Sac kalınlığı
Aşık (mesnet) aralığı
125 cm
150 cm
175 cm
200 cm
225 cm
250 cm
280 cm
300 cm
330 cm
350 cm
0,50 mm
519
429
348
264
219
208
137
106
95
77
0,60 mm
636
524
425
334
274
225
175
134
101
93
0,70 mm
781
639
520
422
343
243
223
169
108
113* (kaynak tabloda tutarsız değer)
0,80 mm
946
789
653
539
444
334
292
221
156
139
0,90 mm
1147
973
821
689
575
459
382
289
224
172
1,00 mm
1199
1002
879
713
622
499
413
316
247
189
1,20 mm
1253
1031
941
738
673
543
446
346
271
208
* Kaynak tabloda açıklık büyürken artan değer. Hesaplama aracı bu hücre yerine daha büyük açıklığın değerini kullanır; bu açıklık için bizimle görüşün.
← Tabloyu yana kaydırarak tüm aşık aralıklarını görebilirsiniz.
• Hesaplar TS EN 14509'a uygun olarak yapılmıştır.• Öz ağırlık, hareketli yük, rüzgâr yükü ve sıcaklık değişimi (Δt=20 °C) dikkate alınmıştır.• Değerler ön seçim içindir; nihai karar proje statiği ile verilmelidir.
Bu form için hesaplayın
Aşık aralığınıza hangi kalınlığın yeteceğini ve çatınız için kaç m² sac
gerektiğini saniyeler içinde görün.
Aşık aralığını tablodan seçin Projedeki kar, rüzgâr ve hareketli yükleri toplayıp yük tablosundan uygun sac kalınlığı ile aşık aralığını belirleyin.
Boy ve renk teyidi Mahya-oluk mesafesine göre yekpare boy planlayın; RAL rengi ve boya sistemini (polyester, PVDF, plastisol, PVC) sipariş öncesi netleştirin.
Montaj yönü Ölçü çizimindeki pozitif/negatif yön işaretine dikkat edin; bindirmeler hâkim rüzgâr yönünün tersine gelecek şekilde başlanır.
Bağlantı elemanları EPDM contalı, korozyona dayanıklı vidalar kullanın; yan bindirmelerde perçin/dikiş aralığını proje detayına göre uygulayın.
Su tahliyesi detayları Mahya, saçak, dere ve baca çevresi kenar detaylarını aynı renk büküm parçalarla tamamlayın.
Sık sorulanlar
55/900 Form Trapez hakkında merak edilenler
55/900 Form Trapez hangi sac kalınlıklarında üretiliyor?
55/900 Form Trapez 0,50 – 1,20 mm kalınlık aralığında üretilmektedir. Kalınlık seçimi projedeki kar/rüzgâr yükü ve aşık aralığına göre yük tablosundan yapılır.
Aşık aralığı nasıl belirlenir?
Bu sayfadaki yük tablosunda satırlar sac kalınlığını, sütunlar aşık (mesnet) aralığını gösterir. Kesişimdeki değer, o kombinasyonda taşınabilen yayılı yüktür (kg/m²). Projenizin toplam yükünü aşan ilk değeri seçmeniz gerekir. Hesaplar TS EN 14509'a göre yapılmıştır.
Boy sınırı var mı?
Taşınabilir her boyda — pratik sınır nakliye ve şantiye vinç kapasitesidir; sipariş öncesi boy planı için bizimle görüşün.
Hangi renk ve yüzey seçenekleri var?
Tüm RAL renklerinde boyalı üretim yapılabilir. Kullanım yerine göre Polyester, PVDF, Plastisol, PVC, Poliüretan boya sistemlerinden biri seçilir; galvanizli (boyasız), aluzinc kaplı ve alüminyum alternatifleri de mevcuttur.
Çatı ve cephede birlikte kullanılabilir mi?
Evet. Aynı form hem çatı hem cephede uygulanarak bütünlüklü bir görünüm elde edilir. Cephede yatay ya da düşey uygulama, hatve gölgesinin yönünü değiştirerek farklı bir görünüm verir.
Sipariş için hangi bilgiler gerekiyor?
Form adı, sac kalınlığı, RAL rengi ve boya sistemi, toplam m² veya boy listesi, aşık aralığı ve teslim adresi. Ölçü listesini info@rformmetal.com adresine gönderdiğinizde fiyat teklifi hazırlanır.
Teklif ve teknik destek
Projenize uygun formu birlikte seçelim
Aşık aralığı, kar ve rüzgâr yükü, renk ve boy listesi elinizde olsun; ölçü listenizi
gönderin, aynı gün içinde fiyat ve termin bilgisi ile dönelim.
